密集架的等效均布荷載計算是檔案庫房結構安全設計的核心環節，其本質是將非均勻分布的集中荷載（如滿載檔案架）等效為均勻分布的面荷載，以便進行樓板承載力驗算。該計算嚴格遵循《建筑結構荷載規范》（GB 50009-2012）的“效應等效”原則，即確保等效均布荷載在簡支板上產生的最大彎矩與實際荷載作用下產生的最大彎矩相等。
計算依據與規范標準

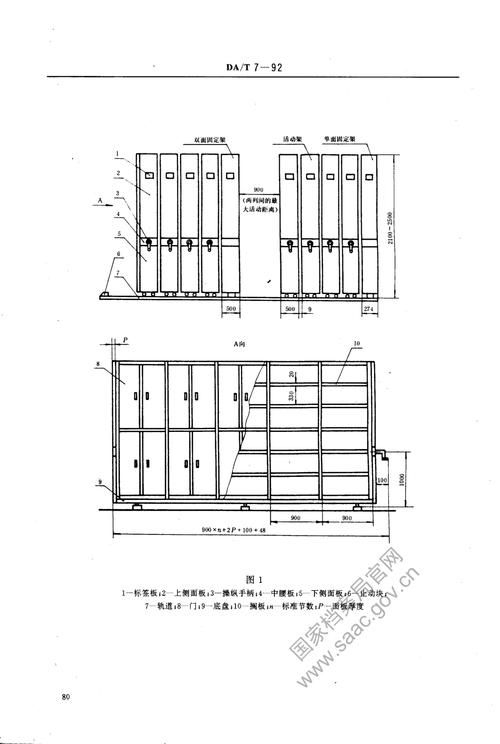

中國現行標準對檔案密集架的樓面荷載有明確強制性要求：
- 《機關檔案管理規定》明確：采用密集架的檔案庫房，樓面均布活荷載標準值不應小于8 kN/m2（約800 kg/m2）。
- 若書架高度超過2米，應按每米書架高度不小于2.5 kN/m2疊加計算，即6米高密集架最低荷載為15 kN/m2。
- 密集架單層擱板承重通常為80 kg（雙面），標準6層雙面架自重約80 kg，滿載檔案后總荷載可達480 kg（架體）+ 480 kg（檔案）= 960 kg/組。
等效均布荷載計算流程

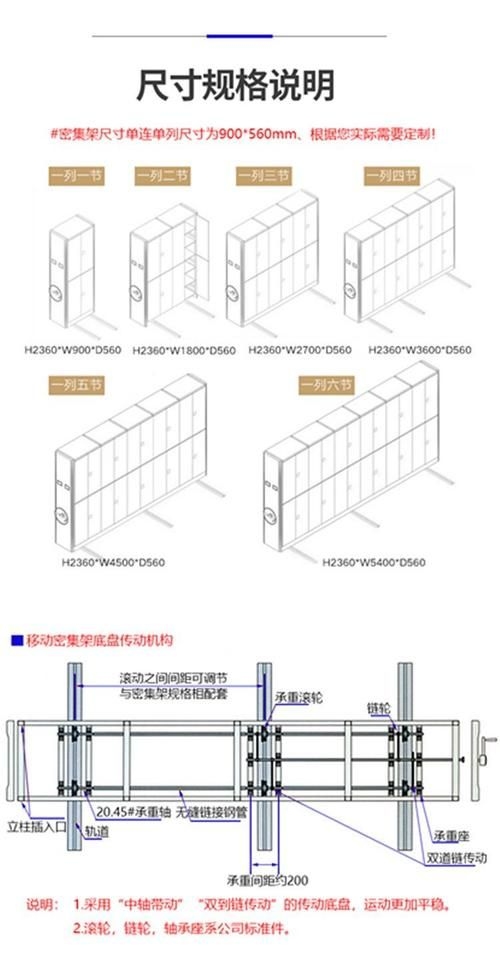

計算需分三步進行，以典型6層雙面密集架（組寬900 mm，深度520 mm）為例：
表格| 參數 | 符號 | 數值 | 說明 |
|---|---|---|---|
| 單組密集架總荷載 | Qtotal | 960 kg | 架體自重 + 滿載檔案 |
| 單組占地面積 | A | 0.9 m × 0.52 m = 0.468 m2 | 按架體投影面積計算 |
| 實際面荷載 | qactual | 0.468960≈2051kg/m2 | 未等效的局部荷載 |
| 等效均布荷載 | qeq | ≥8 kN/m2 | 取規范最小值，非直接換算 |
關鍵說明：實際工程中，不直接將局部荷載換算為均布值，而是以規范強制值8 kN/m2為設計底線。若計算出的局部荷載超過此值（如2051 kg/m2 ≈ 20.1 kN/m2），則必須采取分組布置、分散荷載或結構加固措施，而非僅依賴等效換算。
荷載分布與結構受力特征

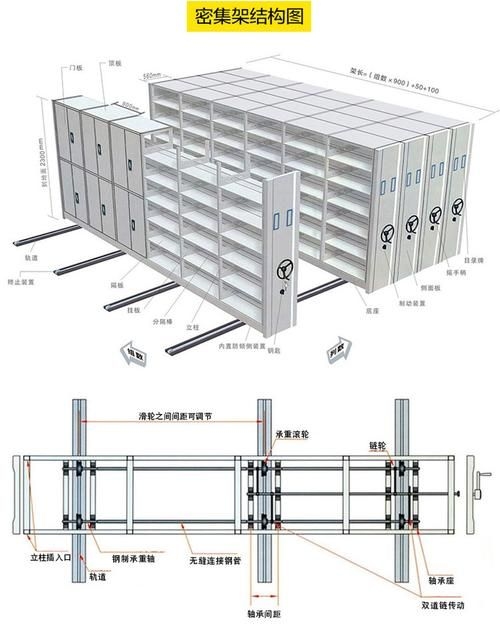

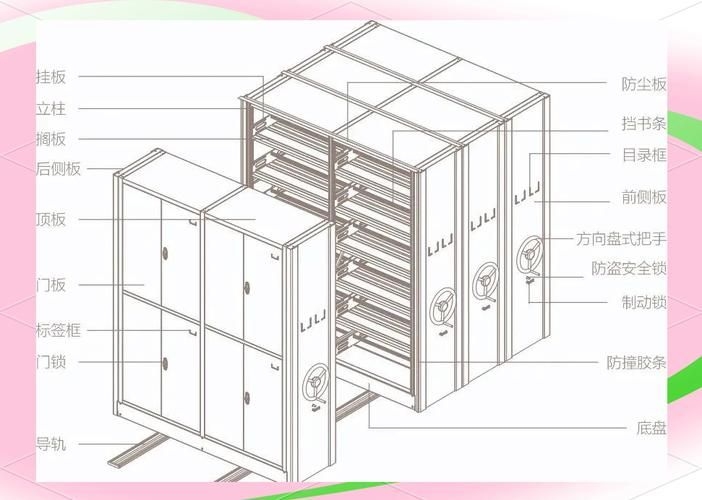

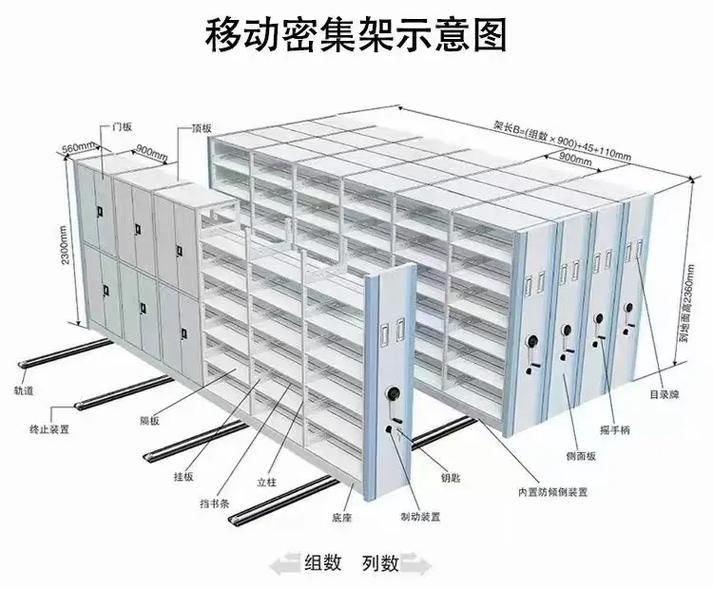

密集架荷載通過立柱→底盤→軌道→樓板逐級傳遞，屬典型集中荷載向面荷載的轉化過程。其受力路徑如下：
- 立柱：承受垂直壓力，為主要承重構件；
- 擱板：承受檔案集中荷載，需驗算局部彎曲；
- 底盤與軌道：將集中力擴散至樓板，形成“點→線→面”傳遞；
- 樓板：最終承受等效均布荷載，按四邊簡支板模型計算最大彎矩。
工程實踐與安全控制
- 均布化原則：密集架應分組、均勻布置，避免多組集中于同一柱跨，防止局部超載。
- 安全系數：規范取值已含安全余量，設計時不得低于8 kN/m2；若存放重物（如財務憑證、底圖），應按實際密度重新核算。
- 動態荷載：移動密集架時的沖擊荷載（約1.2~1.5倍靜載）應計入結構驗算，尤其在電動密集架系統中。
