網架規格尺寸表示例（含工程參數與構造詳解）?
一、網架結構基本組成與分類?
網架結構是一種由桿件與節點按特定幾何規律連接而成的空間高次超靜定結構?，廣泛應用于大跨度公共建筑（如體育館、機場航站樓、展覽中心）。其核心優勢在于受力合理、自重輕、剛度大、抗震性能優異?。
按網格單元構成，主要分為三類：
- 四角錐體系?：如正放四角錐、斜放四角錐、棋盤四角錐，適用于矩形或方形平面，受力均勻，施工成熟。
- 三角錐體系?：如三角錐網架、蜂窩形三角錐，適用于圓形或六邊形平面，整體性好。
- 平面桁架體系?：如兩向正交正放網架，構造簡單，適用于中小跨度。
典型工程中，正放四角錐螺栓球網架?為最常用形式，尤其在跨度15–60m的建筑中占主導地位。
二、典型規格尺寸參數表（依據JGJ7-2010及工程實踐）?
表格| 參數類別 | 規格范圍 | 規范依據 / 工程實例說明 |
|---|---|---|
| 跨度范圍? | 15m – 100m | 小跨度：<30m；中跨度：30–60m；大跨度：>60m |
| 網架高度? | 跨度的 1/10 – 1/18 | 《JGJ7-2010》推薦：屋蓋高跨比取1/10~1/18，輕鋼屋面可取1/13~1/17 |
| 網格尺寸? | 2m × 2m – 4m × 4m | 常用3m×3m，確保相鄰桿件夾角>45°，且≥30° |
| 桿件材質? | Q235B、Q345B 鋼管 | 優先選用高頻焊管或無縫鋼管，滿足《GB/T 50017》要求 |
| 桿件直徑? | Φ48mm – Φ159mm | 最小截面：Φ48×3mm（規范強制要求）；大跨度工程常用Φ108×4.0、Φ159×6.0 |
| 桿件壁厚? | 3mm – 12mm | 受壓桿件需加大壁厚以控制長細比，一般≥4mm |
| 長細比限值? | ≤150（受壓桿）；≤200（受拉桿） | 《JGJ7-2010》表5.1.3規定，關鍵桿件需更嚴格控制 |
| 節點類型? | 螺栓球節點、焊接空心球節點 | 螺栓球節點用于鋼管連接，便于安裝；焊接球節點用于大直徑桿件，整體性強 |
| 螺栓球直徑? | Φ120mm – Φ300mm | 根據桿件數量與內力確定，常見Φ180mm、Φ220mm |
| 支座豎向承載力? | 300kN – 10000kN | 分14級，抗水平力為豎向承載力的20% |
| 允許撓度? | 屋蓋：L?/250；樓蓋：L?/300 | L?為短向跨度，按《JGJ7-2010》表3.5.1執行 |
注：以上參數為中國工程常用值?，實際設計需結合荷載、風壓、地震作用及建筑功能進行專項計算。
三、典型節點構造與尺寸示例?

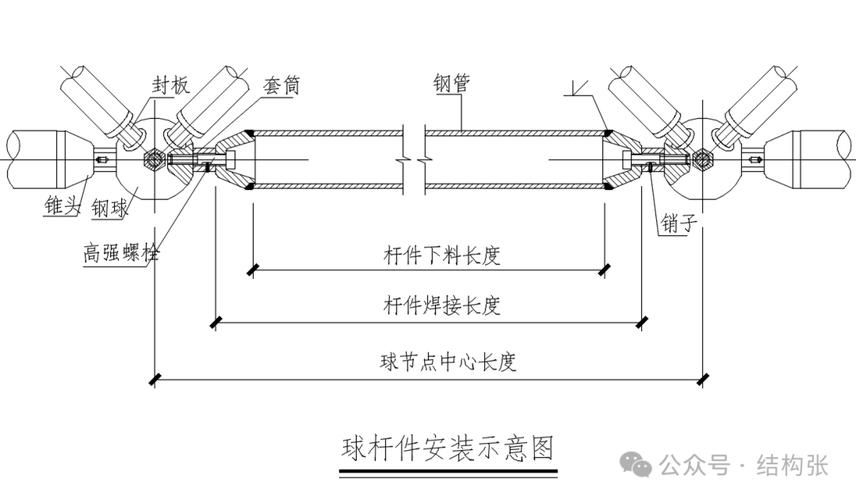

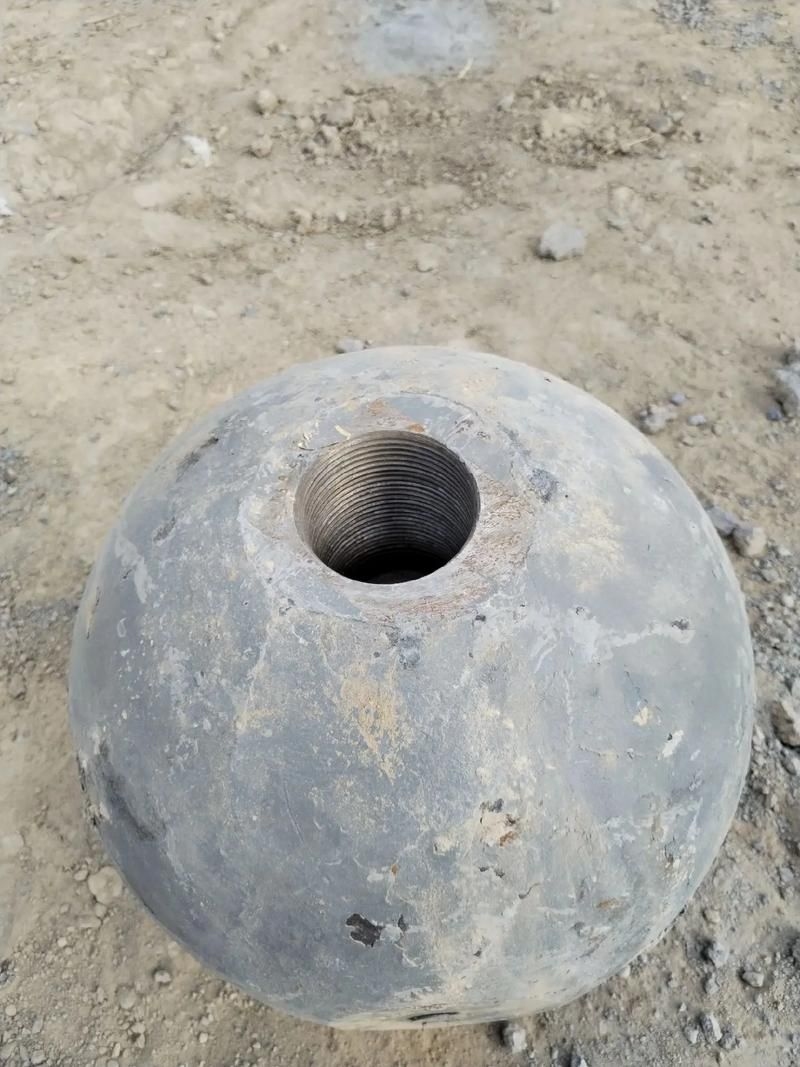

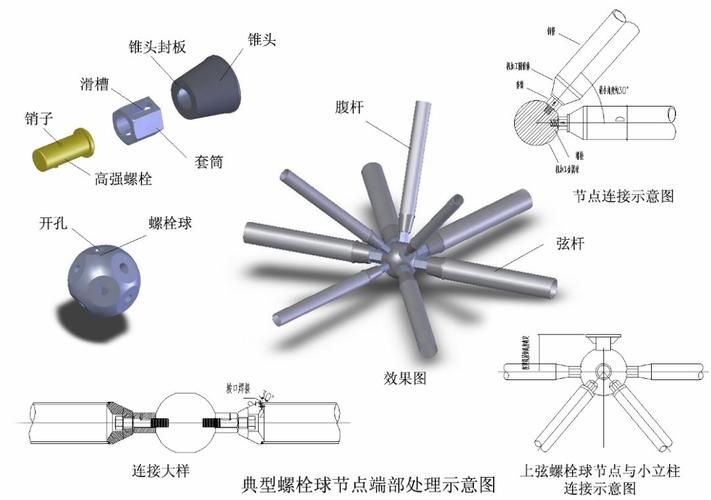

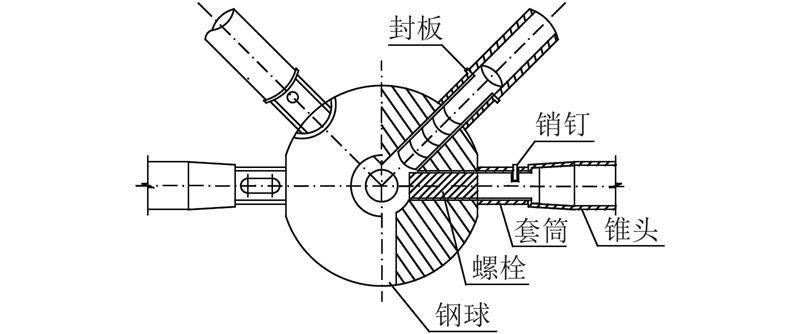

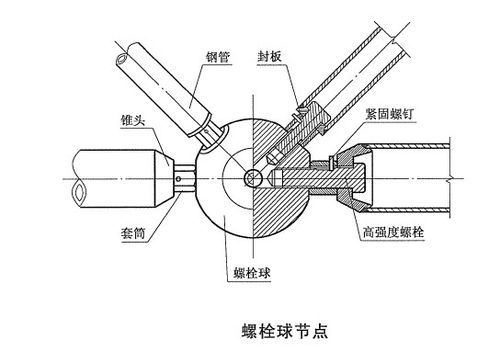

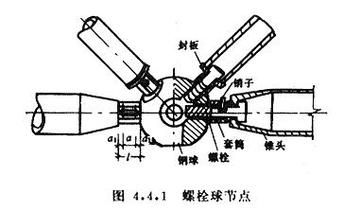

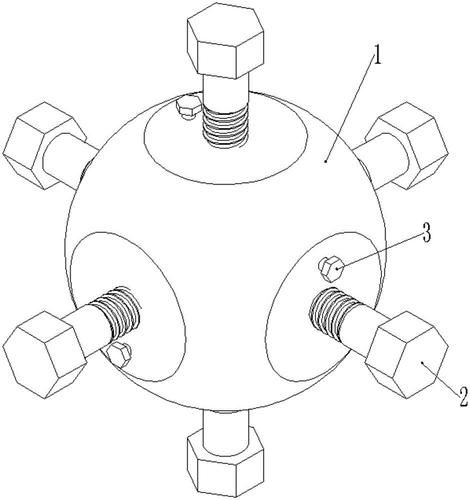

1. 螺栓球節點（最常用）?
- 構造?：由高強度螺栓、鋼球、套筒、封板組成。
- 典型尺寸?：
- 球體直徑：Φ180mm（用于Φ108鋼管）
- 螺栓規格：M30–M48
- 桿件與球心偏差：≤2mm（安裝精度要求）
- 優勢?：工廠預制、現場拼裝快、可拆卸維修。
- 配圖參考?：

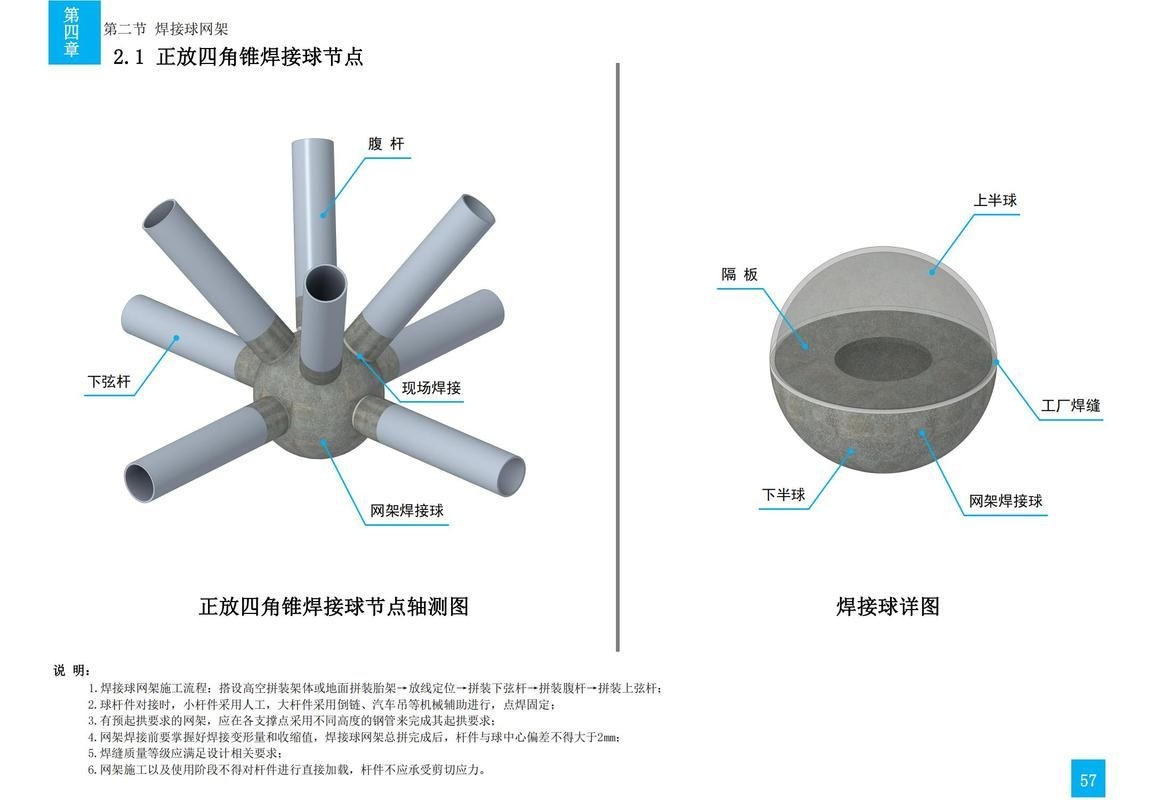

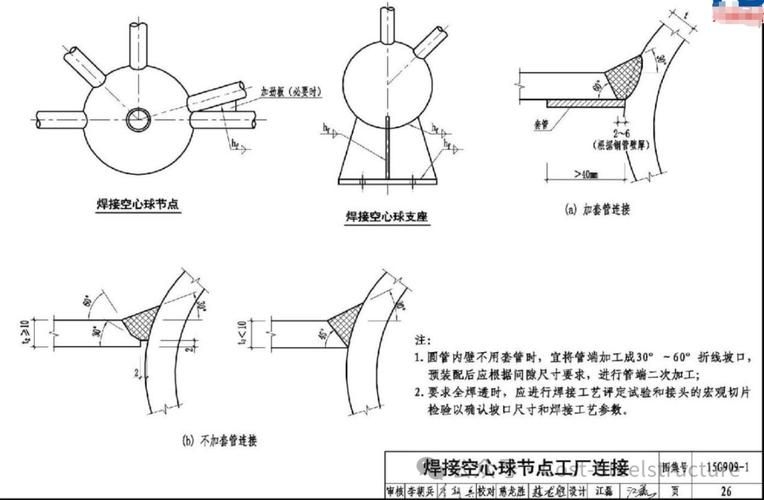

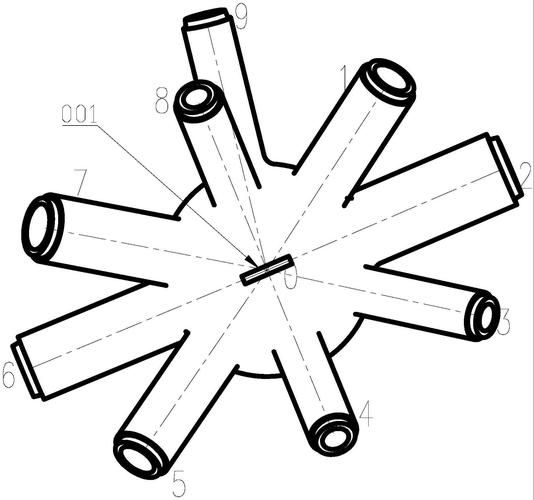

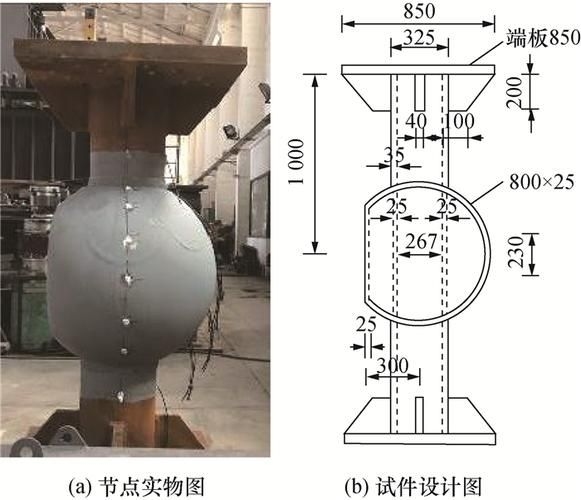

2. 焊接空心球節點?
- 構造?：由兩個半球焊接而成，桿件直接插入球體并焊接。
- 典型尺寸?：
- 球體直徑：Φ250mm – Φ500mm（用于Φ159mm以上鋼管）
- 焊縫等級：不低于二級
- 優勢?：整體剛度高，適用于大跨度、重荷載結構。
- 配圖參考?：
四、工程實例參數參考?
案例：某體育館正放四角錐螺栓球網架?
- 跨度：15m × 27m
- 網格尺寸：3m × 3m
- 網架高度：1.8m（高跨比≈1/12）
- 桿件規格：Φ48×3.0mm（腹桿）、Φ108×4.0mm（上弦）
- 節點類型：螺栓球（Φ180mm）
- 支承方式：周邊支承于混凝土圈梁
- 材料：Q235B鋼，熱鍍鋅防腐
五、施工與安裝要點?
- 安裝方法?：高空散裝法、分條分塊吊裝法、整體提升法（如大興機場采用整體頂升）
- 關鍵控制?：
- 起拱值：按設計要求設置，通常為跨度的1/500
- 螺栓緊固：高強螺栓需分三次擰緊，扭矩符合GB/T 3632標準
- 防腐處理：所有節點、桿件需熱鍍鋅或噴涂防腐漆，鍍鋅層厚度≥80μm
- 動態演示?：
