電梯井鋼結構施工工藝詳解
電梯井鋼結構施工是高層建筑垂直運輸系統的核心環節，其工藝精度直接影響電梯運行安全與使用壽命。本工藝以《鋼結構工程施工規范》（GB 50755-2012）和《電梯工程施工質量驗收規范》（GB 50310）為技術依據，適用于178米以下高層建筑，采用Q355B鋼材、全熔透焊縫與10.9級高強度螺栓連接體系。
一、施工準備階段
- 技術準備：組織設計、施工、電梯廠商三方圖紙會審，重點復核導軌支架埋件位置、層門洞口尺寸、底坑深度等機電協同節點，確保土建與機電接口無誤。
- 材料控制：鋼材須提供材質證明與復檢報告，Q355B鋼屈服強度≥355MPa，焊條選用E50系列，高強度螺栓需提供扭矩系數檢測報告。
- 設備配置：配備塔吊（起重能力≥10t）、全站儀（測角精度±2″）、氣保焊機、液壓校正千斤頂及安全防護系統。
- 現場準備：清理基坑雜物，設置臨時排水系統，布設測量控制網，放樣井道中心線與各層標高控制線，誤差控制在±3mm內。
二、構件制作與預拼裝
- 鋼柱制作：采用箱型截面（600×600×20mm），下料采用數控切割，切割面平面度≤2mm；焊接前預熱至100–120℃，采用CO氣體保護焊，焊縫等級為一級，100%超聲波探傷。
- 鋼梁組裝：H型鋼梁（500×300×16×12mm）與柱節點采用焊接+高強螺栓雙連接，節點板與母材貼合間隙≤1mm（0.3mm塞尺檢測）。
- 預拼裝：在工廠進行1:1預拼裝，控制構件長度偏差≤±5mm，垂直度偏差≤h/2500（h為構件高度），合格后編號運輸。
三、現場安裝與校正
- 吊裝流程：采用分段吊裝法，每節鋼柱高度4.2m（標準層高），吊裝前安裝臨時定位銷，吊裝后立即安裝臨時支撐。
- 垂直度控制：使用全站儀雙向投點法校正，每節安裝后偏差≤H/2500且≤15mm，最終整體垂直度≤10mm。
- 節點連接：
- 焊接：柱與柱對接焊縫采用雙面坡口全熔透焊，焊后熱處理消除應力。
- 螺栓：高強度螺栓初擰扭矩為終擰值的50%，終擰采用扭矩法，10.9級M20螺栓終擰扭矩為410N·m。
- 預埋件對接：鋼柱底板與混凝土基礎預埋錨栓對位偏差≤10mm，錨栓垂直度≤L/200（L為錨栓長度）。
四、安全防護與操作平臺
電梯井道屬典型高空作業環境，作業高度可達百米，必須采用裝配式操作平臺系統：
表格| 平臺類型 | 結構特點 | 安全優勢 | 適用場景 |
|---|---|---|---|
| 支架式平臺 | 三角鋼架+木板平臺，卡入牛腿槽鋼 | 可拆卸、循環使用 | 中低層住宅 |
| 自翻牛腿平臺 | 槽鋼主梁+自動翻轉支腿，塔吊吊運 | 無需人工就位，防墜落 | 高層建筑 |
| 自爬升平臺 | 液壓頂升系統，整體提升12–17m | 無重復搭拆，效率高 | 超高層核心筒 |
平臺四周設1.2m高防護欄桿，底部滿掛兜底安全網，作業人員必須佩戴雙鉤安全帶，高掛低用，嚴禁系于次梁或臨時構件。
五、質量驗收與檢測
表格| 檢驗項目 | 標準要求 | 檢測方法 |
|---|---|---|
| 鋼材力學性能 | Q355B屈服強度≥355MPa | 拉伸、彎曲試驗 |
| 焊縫質量 | 一級焊縫100%UT探傷 | 超聲波探傷 |
| 螺栓緊固 | 扭矩系數K≤0.11 | 扭矩扳手抽檢 |
| 垂直度 | ≤H/2500且≤15mm | 全站儀雙向投點 |
| 層門洞口對角線 | ≤2mm | 鋼卷尺測量 |
驗收依據：GB 50205《鋼結構工程施工質量驗收規范》、GB 50310《電梯工程施工質量驗收規范》。

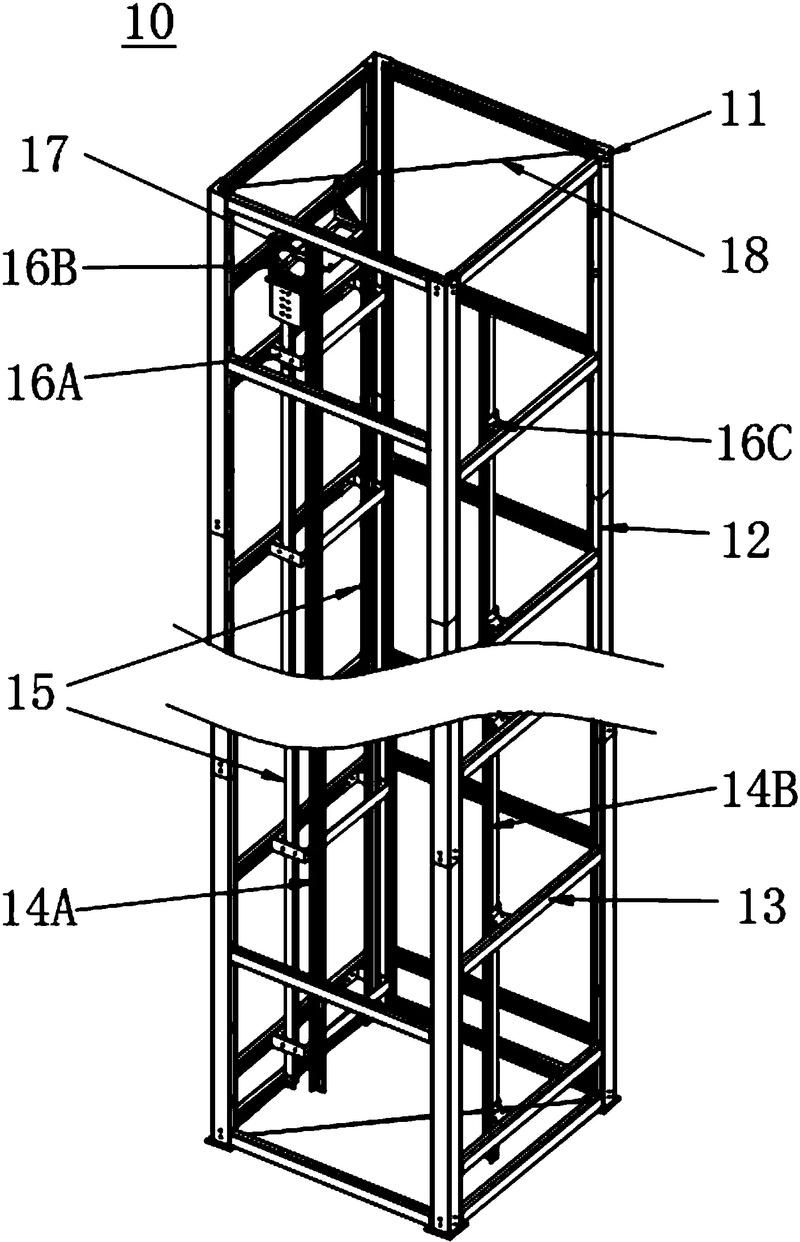

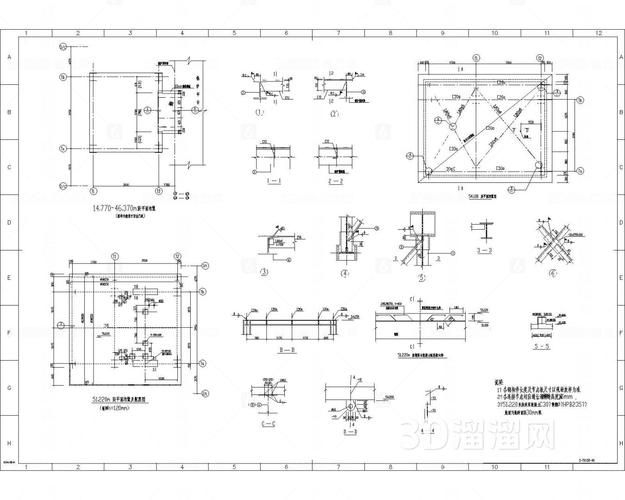

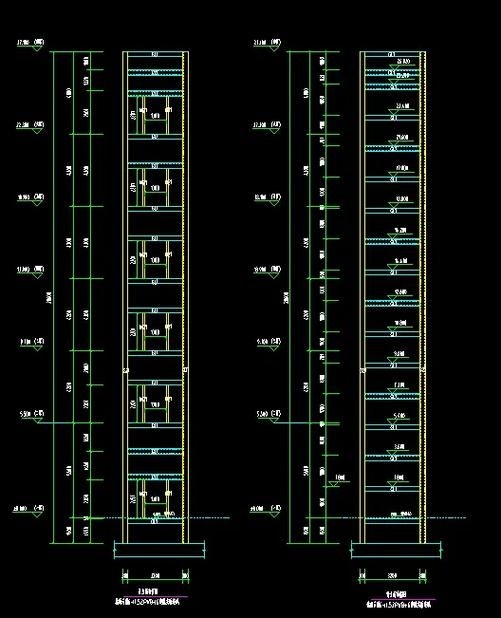

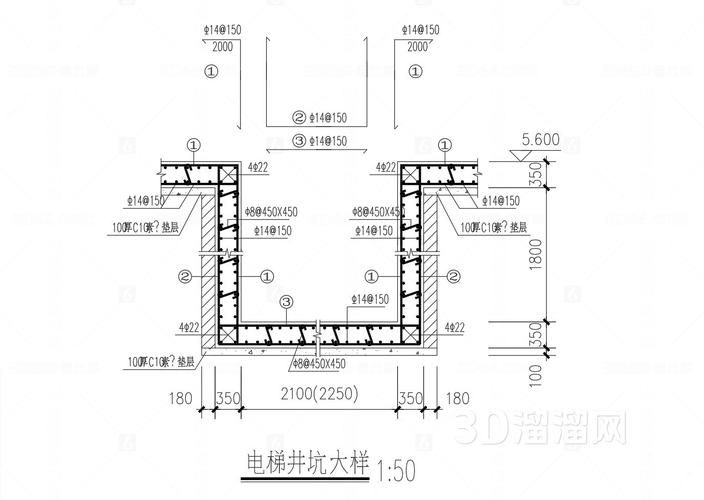

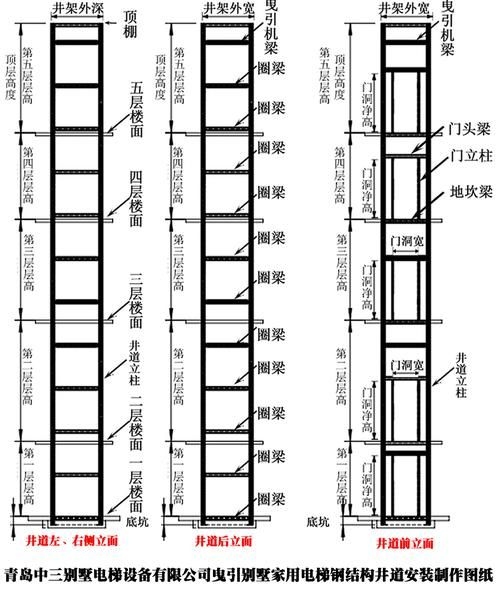

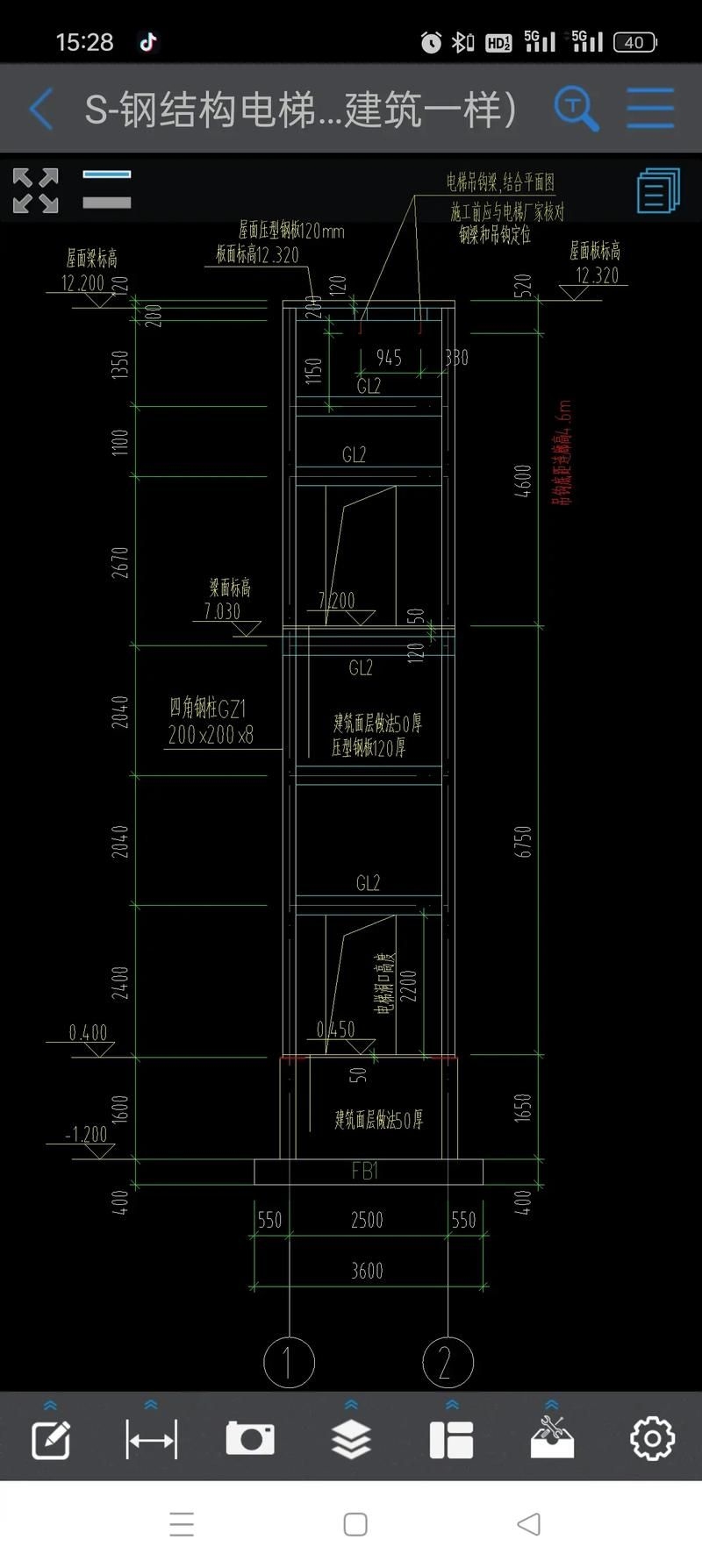

六、典型施工節點圖示
七、當前技術難點與發展趨勢
難點：
- 高空焊接受風速影響大，需設置防風棚；
- 鋼結構與混凝土結構溫差變形協調困難，需設置滑動支座；
- 多專業交叉作業易引發碰撞，需BIM協同管理。
趨勢：
- 推廣模塊化預制鋼結構井道，實現工廠化生產、現場快速拼裝；
- 應用激光掃描+數字孿生技術進行實時變形監測；
- 采用免涂裝耐候鋼替代傳統防腐涂料，降低后期維護成本。
本工藝體系已在北京多個超高層項目中成功應用，施工周期較傳統混凝土井道縮短40%，質量合格率100%。未來將向智能化、綠色化方向持續演進。
