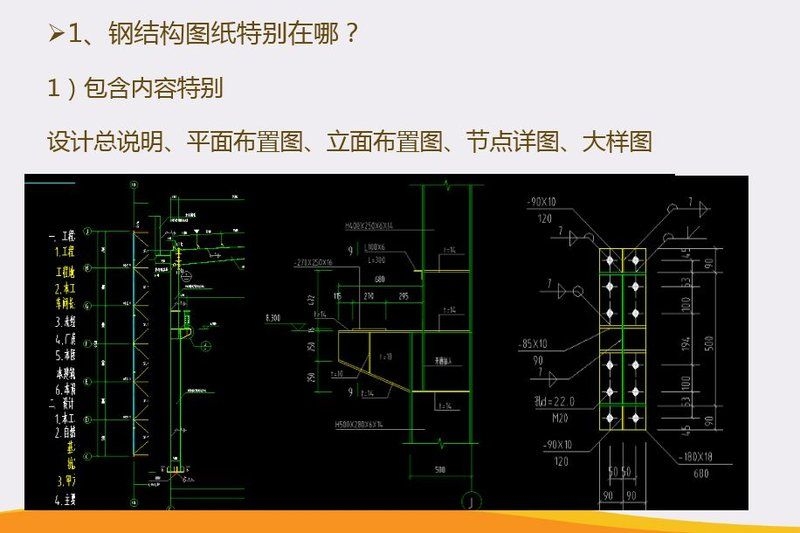

構建筑圖紙是現代建筑工程中不可或缺的重要工具，它不僅指導著建筑的施工過程，還關系到整個工程的安全性和質量，對于非專業人士來說，閱讀和理解鋼結構建筑圖紙可能會顯得有些復雜，本文將通過分析四篇資料，提供一些實用的建議，幫助讀者更好地理解和解讀鋼結構建筑圖紙。，要了解鋼結構建筑圖紙的基本構成，這些圖紙通常包括平面圖、立面圖、剖面圖等，它們分別展示了建筑物的不同視角和細節，通過熟悉這些圖紙的基本構成，可以更快地找到自己需要的信息。，學會使用專業術語，在閱讀圖紙時，可能會遇到一些專業術語，如“H型鋼”、“T型鋼”等，這些術語雖然不常見，但它們是理解圖紙的關鍵，建議在閱讀前先對這些術語有所了解。，實踐是檢驗真理的唯一標準，只有通過不斷的實踐，才能真正掌握如何閱讀和理解

鋼結構建筑圖紙?jiān)趺纯垂矃⒖?篇資料

1. 鋼結構樓承板識圖,鋼結構識圖,鋼結構圖紙,重鋼結構-
2. 鋼結構圖紙解讀技巧:從主視圖到細節尺寸分析-好看視頻
3. 鋼結構圖紙全攻略:從設計到竣工的 9 類核心圖紙解析-百家號
4. 圖文詳解鋼結構識圖-知乎

看鋼結構圖紙其實沒那么難，我?guī)湍惆殃P(guān)鍵點梳理清楚，你按這個步驟來就能快速上手：

一、先看設計說明，掌握整體框架

設計說明是圖紙的“總綱”，會告訴你結構類型（比如門式剛架或框架）、材料等級（如Q355B鋼材）、荷載要求（風載、雪載）和關鍵節點做法。這部分信息是理解整個項目的基礎，一定要先吃透。

二、分清圖紙類型，按需查看

• 設計圖（方案圖）：看整體布局和結構形式，不標具體尺寸，適合了解項目概況。
• 施工圖：包含構件尺寸、定位坐標和連接細節，是施工放線的依據。
• 施工詳圖：由加工廠繪制，細化到每個零件的尺寸和組裝工藝，直接用于生產。

三、重點看這些內容

1. 構件尺寸與定位：比如鋼柱標注“H300×300×10×15，高度9.8m”，要能看懂截面和高度。
2. 連接細節：注意螺栓型號、焊縫高度等，這些直接影響結構安全。
3. 材料與規范：材料明細表會列出鋼材、焊條用量，規范依據如《鋼結構設計標準》GB 50017是強制要求。

四、門式剛架與框架的看圖技巧

• 門式剛架：先看柱腳布置和鋼架參數，再結合節點詳圖理解連接方式。
• 框架結構：重點看節點表示方法，注意節點位置和補充說明。

五、注意圖紙細節

• 比例與軸線：比例注在圖名右側，軸線是定位放線的依據，用點劃線表示并編號。
• 尺寸與單位：尺寸由數字和單位組成，如“100”代表100毫米，是施工制作的主要依據。

六、結合規范與工具

• 規范依據：如《建筑工程設計文件編制深度規定》要求施工圖達到放線深度。
• 識圖工具：可以結合百度圖片、廣聯達答疑等工具輔助理解構件三維造型。

三分鐘內看懂鋼結構圖紙的技巧 騰訊網
一篇看懂:鋼結構識圖關鍵點~廣聯達科技股份有限公司

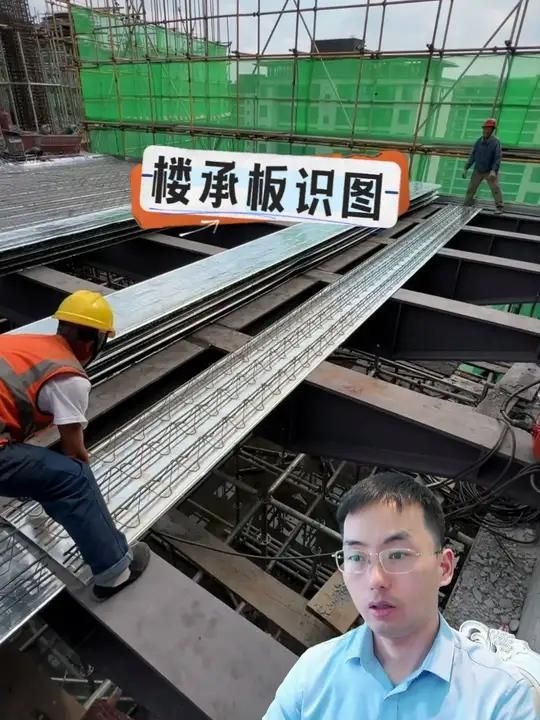

02:47鋼結構樓承板識圖,鋼結構識圖,鋼結構圖紙,重鋼結構全民小視頻
02:3145分鐘玩轉鋼結構識圖嗶哩嗶哩
00:58鋼結構圖紙?jiān)趺纯醋鳛橘Y料員的你,圖紙上這些常用的符號和數字,必知必學!嗶哩嗶哩
02:07鋼結構識圖～框架鋼結構～平面布置圖嗶哩嗶哩

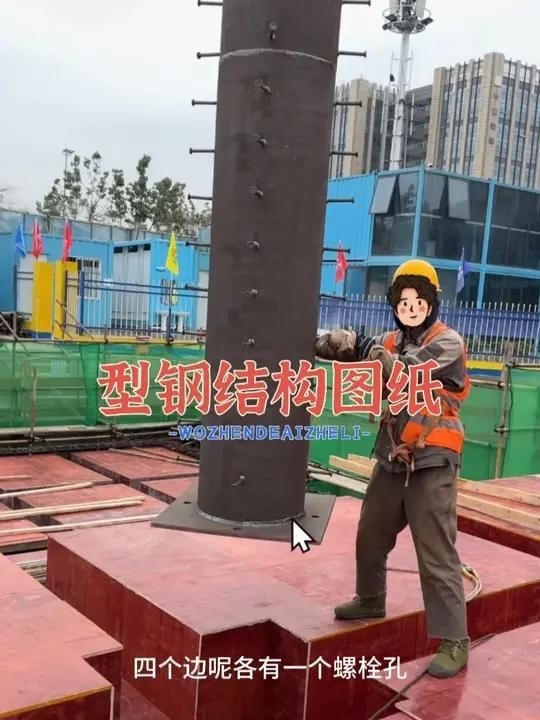

02:24型鋼混凝土結構圖紙?jiān)趺纯?鋼結構圖紙全民小視頻
11:23建筑施工圖紙識圖教學,零基礎也能看懂鋼筋圖紙!嗶哩嗶哩
43:40零基礎學習鋼筋圖紙識圖,如何學會建筑識圖與結構識圖嗶哩嗶哩
13:17【施工現場】目前B站最全最細的建筑圖紙識圖教程,從零開始手把手教你鋼筋識圖,包含所有干貨!嗶哩嗶哩展開

按這個流程來，你就能系統掌握鋼結構圖紙的看圖和識圖方法了。

---
