桁架結構的荷載計算是結構力學中的核心內容，其本質是通過靜力平衡條件求解各桿件的軸向內力。計算方法主要分為節點法與截面法，二者均基于“理想鉸接、荷載作用于節點、桿件僅受軸力”的基本假設。

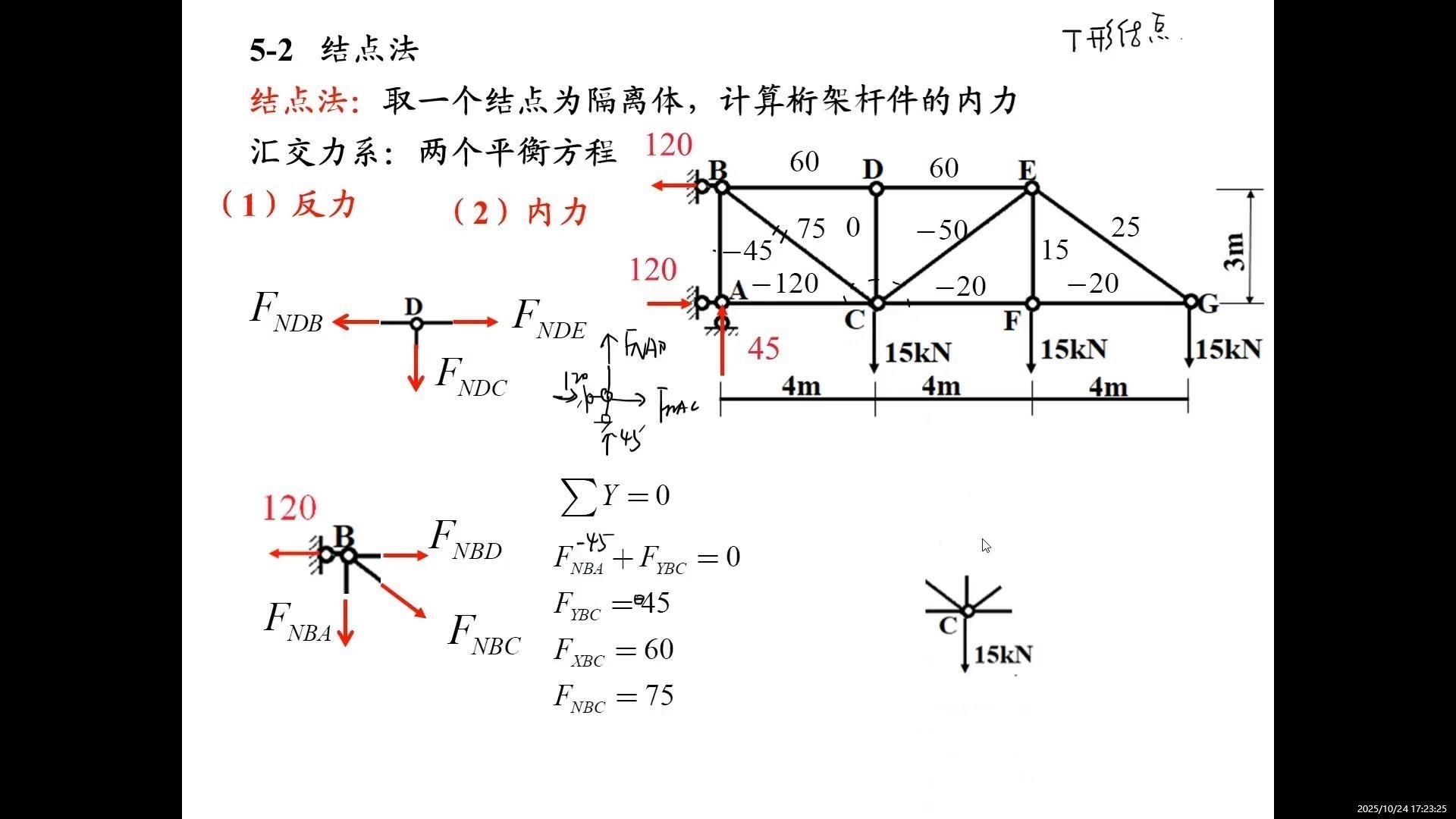

1. 節點法：逐點求解，適用于全桁架分析

節點法以單個節點為隔離體，利用平面匯交力系的兩個平衡方程（∑Fx=0、∑Fy=0）求解未知桿件內力。

• 適用場景：需計算所有桿件內力時優先使用。
• 操作步驟：
  1. 求解支座反力（整體結構平衡）；
  2. 從僅含兩個未知力的節點開始（通常為支座節點）；
  3. 假設所有桿件受拉（負值表示受壓）；
  4. 依次求解，逐步推進至全桁架。
• 關鍵技巧：識別零力桿——若節點僅連接兩非共線桿且無外力，則兩桿均為零力桿；若三桿共點，其中兩桿共線且無外力，則第三桿為零力桿。

2. 截面法：精準截取，適用于指定桿件求解

截面法通過假想截面切開桁架，取包含多個節點的隔離體，利用三個靜力平衡方程（∑Fx=0、∑Fy=0、∑M=0）直接求解目標桿件內力。

• 適用場景：僅需求解少數關鍵桿件（如跨中腹桿）時效率更高。
• 操作步驟：
  1. 求解支座反力；
  2. 選擇截面，確保截斷不超過三根桿件（含待求桿）；
  3. 畫出隔離體受力圖，標注所有外力與未知內力；
  4. 列平衡方程求解，優先使用力矩方程消去多余未知數。
• 典型示例：求解三角桁架中CD、DI、IJ桿內力時，可分別作Ⅰ-Ⅰ、Ⅱ-Ⅱ截面，結合力矩平衡快速求解。

3. 荷載類型與等效處理

桁架所受荷載需按規范等效為節點集中力：

注：風、雪、地震等動荷載按《建筑結構荷載規范》（GB 50009-2012）乘以動力系數后等效為靜荷載。

4. 計算流程總覽

plaintextCopy Code1. 建立模型 → 2. 確定荷載 → 3. 求支反力 → 4. 選方法（節點/截面）↓5. 畫隔離體FBD → 6. 列平衡方程 → 7. 求解內力 → 8. 標注拉/壓

5. 工程實例與圖示支持

典型三角形桁架（如華倫桁架）在橋梁與屋蓋中廣泛應用，其荷載路徑清晰：上弦受壓、下弦受拉、腹桿交替受拉壓。

• 節點法圖示：單節點受力分解為水平與豎直分量，矢量閉合即平衡。
• 截面法圖示：截面隔離體呈現三桿內力與外荷載構成的平衡體系。
• 力多邊形法：通過幾何作圖法（力圖）直接量測桿件內力大小與方向，無需代數運算。

6. 當前存在的問題與局限

• 次應力忽略：實際節點存在剛性，導致桿件產生彎曲應力，傳統靜力分析未計入；
• 超靜定桁架：當桿件數 > 2n3 時，需采用力法或有限元法求解；
• 動荷載影響：車輛、風振等時變荷載需進行動力響應分析，非靜力法可覆蓋。

綜上，桁架荷載計算是理論嚴謹、工程實用的靜力學應用，掌握節點法與截面法的靈活切換，是結構工程師的核心能力。
