網架結構加工廠是現代鋼結構工程的核心制造單元，其設備體系高度專業化、自動化，涵蓋下料、成型、焊接、檢測、表面處理與智能管理六大環節。以下是基于行業實證的完整設備清單與技術解析：

核心加工設備體系

• 數控切割設備
  作為鋼材下料的首道工序，主流采用數控等離子切割機與激光切割機。等離子切割機適用于厚度1–30mm的中薄板，切割精度達±0.5mm，速度可達6000mm/min（如銀澤五軸相貫線切割機）；激光切割機則用于高精度異形構件，定位精度達±0.025mm，適用于復雜節點加工。設備支持自動套料系統，材料利用率可提升至92%以上。

• 成型與彎曲設備

  • 圓管滾彎機：用于制作網架弧形桿件，如廣通路達臥式滾彎機，可處理直徑60–2000mm圓管，油壓100MPa，彎曲半徑≥2m，適用于煤棚、體育館曲面結構。
  • H型鋼組立機：實現翼緣與腹板的自動對位，定位誤差≤0.3mm，配合龍門焊機形成“組立–焊接”一體化產線，單班產能達50根12米鋼梁。
  • 數控鉆孔機：定位精度±0.1mm，批量加工螺栓孔，效率為傳統工藝4倍，是螺栓球網架的關鍵配套設備。

• 自動化焊接系統

  • 自動埋弧焊機：用于長直焊縫，焊接速度1.2m/min，焊縫合格率超98%。

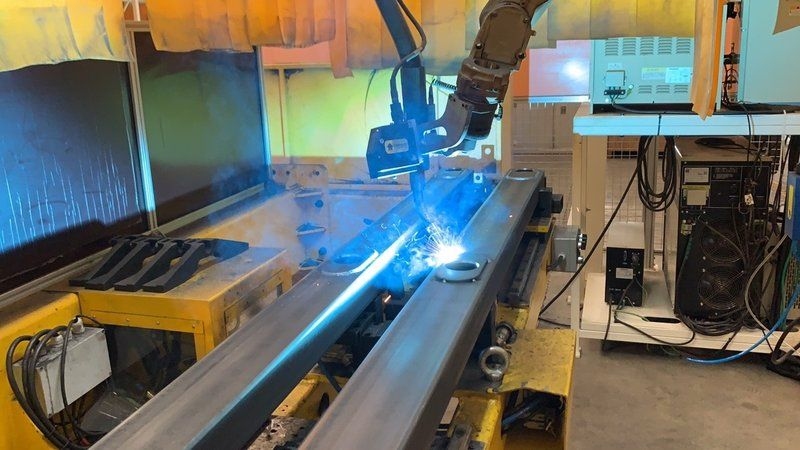

  • 焊接機器人：協作式機器人（如大族E05/E10L）已廣泛應用于網架球節點焊接，具備焊縫視覺跟蹤、電弧跟蹤功能，重復定位精度±0.02mm，可適應復雜空間焊縫，降低人工依賴30%以上。
  • CO氣體保護焊機：用于非規則焊縫，配合機器人實現柔性焊接，適應多品種小批量訂單。

后處理與質量保障設備

• 拋丸除銹機
  采用離心輪高速噴射鋼丸，30分鐘完成100㎡表面處理，達到Sa2.5級清潔標準，為后續噴漆/噴鋅防腐奠定基礎，處理效率達3噸/小時，成本較人工打磨降低60%。

• 超聲波探傷儀
  依據GB50205規范，對一級焊縫實施100%探傷，二級焊縫抽檢20%。設備可識別0.1mm級內部缺陷，檢測前需等待低合金鋼冷卻24小時，確保結果準確。

智能化與數字化升級

• MES智能管理系統
  實現訂單自動排產、設備狀態監控、工藝參數調用（如建科智能HW-WZD13機器人集群，30秒切換規格），提升柔性生產能力。
• 數字孿生技術
  通過三維建模（如西門子Process Simulate）與實時數據映射，實現虛擬調試、預測性維護，使設備故障率下降42%，換型時間縮短37%。
• AI視覺質檢
  部分先進工廠引入AI算法對焊縫表面進行自動識別，替代人工目檢，提升檢測一致性與效率。

輔助與安全系統

• 物流與倉儲：軌道式移載機、立體貨架與ERP系統聯動，提升原料存取效率50%。

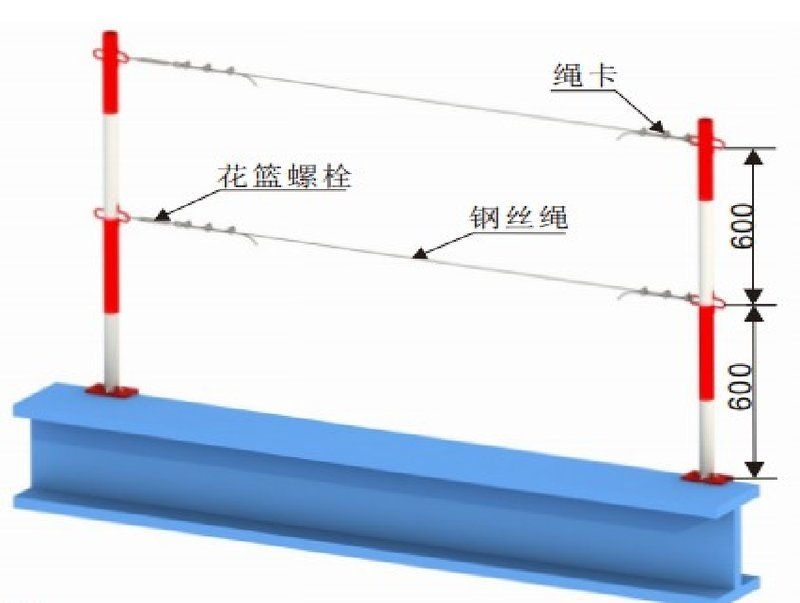

• 安全防護：設備配備急停按鈕、光柵防護、防誤操作聯鎖，操作區設置通風除塵口，符合GBZ 1工業衛生標準。
• 環保配套：雖未直接提及除塵設備，但拋丸工序必然配套旋風分離+布袋除塵系統，確保粉塵排放達標。

注：以上設備配置適用于中大型網架加工廠，年產能5000–10000噸。小型工廠可采用“切割+焊接+拋丸”基礎三件套，投資約80–150萬元，投資回收期2–3年。
