235鋼是一種常用的碳素結(jié)構(gòu)鋼，其焊接性能較好，由于其含有適量的碳、錳和硅等元素，使得Q235鋼具有良好的塑性和韌性，同時(shí)具有較高的強(qiáng)度和硬度，在焊接過(guò)程中，Q235鋼能夠承受較大的熱應(yīng)力和冷應(yīng)力，不易產(chǎn)生裂紋和變形，Q235鋼還具有良好的焊接性，可以通過(guò)多種焊接方法進(jìn)行加工，如電弧焊、氣焊、電阻焊等，需要注意的是，在焊接過(guò)程中需要選擇合適的焊接方法和參數(shù)，以避免

Q235鋼的焊接性能如何

1. 1.Q235C H型鋼特性解析|工業(yè)材料必備-騰訊云
2. 2.小向建筑-百度
3. 3.作者最近動(dòng)態(tài)-百度
4. 4.鋼板百科:Q235鋼板介紹、Q235鋼板化學(xué)成分力學(xué)性能分析、Q235鋼板分類及特性用途介紹-知乎
5. 5.45鋼和Q235(手工電弧焊)金相圖-創(chuàng)大鋼鐵網(wǎng)
6. 6.Q235(A3鋼)金相圖-創(chuàng)大鋼鐵網(wǎng)
7. 7.【鋼結(jié)構(gòu)原理】7.2 焊接連接的特性-知乎
8. 8.q235鋼材料參數(shù)-word.baidu.com
9. 9.Q235A與Q235B-word.baidu.com
10. 10.文旅餐車營(yíng)造社-百度
11. 11.Q235鋼-
12. 12.Q235鋼材-
13. 13.q235是什么材質(zhì)的鋼材具有哪些特性-知乎
14. 14.鋼材Q2與Q235解析-愛(ài)采購(gòu)
15. 15.Q235焊接鋼管-

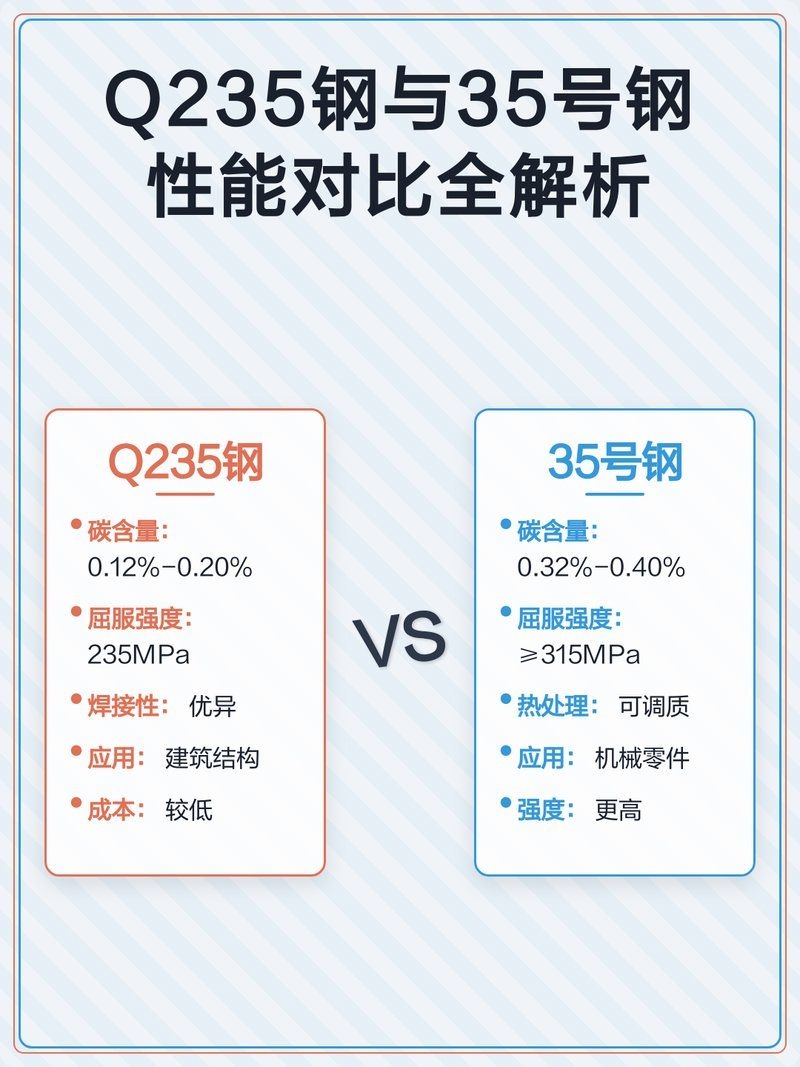

Q235鋼的焊接性能優(yōu)異，是其在建筑、橋梁、機(jī)械制造等領(lǐng)域廣泛應(yīng)用的核心原因之一。這種鋼材屬于低碳碳素結(jié)構(gòu)鋼，含碳量低（一般在0.12%~0.20%之間），使得其在焊接過(guò)程中不易產(chǎn)生淬硬組織，顯著降低了冷裂紋傾向。同時(shí)，Q235鋼的硫、磷等有害元素含量控制較嚴(yán)，進(jìn)一步提升了焊縫的穩(wěn)定性和可靠性。

一、焊接方法適配性強(qiáng)

Q235鋼可采用多種常見(jiàn)焊接工藝，包括手工電弧焊、CO氣體保護(hù)焊、埋弧焊等，適應(yīng)性廣泛。

• 手工電弧焊：推薦使用E43系列焊條（如E4303、E4315），這類焊條與Q235母材強(qiáng)度匹配良好，操作簡(jiǎn)便，適合現(xiàn)場(chǎng)施工。
• CO氣體保護(hù)焊：常用于自動(dòng)化或半自動(dòng)焊接，焊絲可選用H08Mn2SiA，熔敷效率高，焊縫成形美觀。
• 埋弧焊：適用于厚板長(zhǎng)焊縫的批量生產(chǎn)，常配合F4A0-H08A焊劑與焊絲組合，熱輸入可控，接頭質(zhì)量穩(wěn)定。

小向建筑小向建筑
文旅餐車營(yíng)造社文旅餐車營(yíng)造社

二、無(wú)需預(yù)熱，施工便捷

由于Q235鋼碳當(dāng)量較低，通常在板厚不大于30mm且環(huán)境溫度不低于0℃時(shí)，焊前無(wú)需預(yù)熱，極大簡(jiǎn)化了施工流程。這一點(diǎn)在常規(guī)建筑工程中具有顯著優(yōu)勢(shì)，節(jié)省能源與時(shí)間成本。但若用于低溫環(huán)境（如北方冬季施工）或厚板焊接，建議適當(dāng)預(yù)熱至100~150℃，以減少焊接應(yīng)力，防止裂紋產(chǎn)生。

三、接頭性能優(yōu)良

焊接后的Q235鋼接頭具有良好的力學(xué)性能：

• 塑性好：伸長(zhǎng)率可達(dá)26%以上，焊縫區(qū)域仍保持一定變形能力，不易脆斷。
• 韌性達(dá)標(biāo)：特別是Q235B及以上等級(jí)鋼材，在常溫下沖擊功可達(dá)54J，遠(yuǎn)超標(biāo)準(zhǔn)要求，適合動(dòng)載結(jié)構(gòu)。
• 組織均勻：焊縫區(qū)主要為鐵素體+珠光體組織，熱影響區(qū)無(wú)明顯過(guò)熱脆化現(xiàn)象，顯微觀察顯示無(wú)氣孔、夾渣等缺陷。

四、注意事項(xiàng)與工藝控制

盡管Q235焊接性能優(yōu)良，但仍需注意以下幾點(diǎn)：

1. 焊材匹配：務(wù)必選用與母材強(qiáng)度相當(dāng)?shù)暮覆?，避免“弱焊縫”或“強(qiáng)焊縫”導(dǎo)致應(yīng)力集中。
2. 焊接順序：合理安排焊接順序，采用對(duì)稱焊、分段退焊等方式，減小變形和殘余應(yīng)力。
3. 焊后處理：對(duì)于重要結(jié)構(gòu)件，建議進(jìn)行焊后消除應(yīng)力熱處理（如600~650℃保溫緩冷），提高尺寸穩(wěn)定性。
4. 防腐措施：Q235為碳鋼，焊縫區(qū)域更易腐蝕，需及時(shí)涂漆或鍍鋅防護(hù)。

02:4900:00/02:491.Q235鋼的焊接性能和塑性2.Q235鋼在焊接型材中的應(yīng)用3.Q235鋼在鈑金件中的應(yīng)用

綜上，Q235鋼不僅焊接性能出色，而且工藝門檻低、成本可控，是鋼結(jié)構(gòu)工程中最理想的焊接材料之一。只要遵循規(guī)范操作，即可獲得高質(zhì)量、高可靠性的焊接接頭。

---

要不要我整理一份Q235鋼焊接工藝參數(shù)對(duì)照表，方便你直接查閱不同板厚和焊接方式下的電流、電壓、焊速等關(guān)鍵參數(shù)？

如何選擇Q235鋼的焊接材料？
Q235鋼焊接工藝參數(shù)有哪些？
Q235鋼焊接時(shí)常見(jiàn)缺陷有哪些？
