構桁架是一種常見的建筑結構形式，廣泛應用于工業、商業和住宅建筑中，桁架由一系列平行的桿件組成，這些桿件通過節點相互連接，形成一種空間結構，桁架具有重量輕、剛度大、承載能力強等優點，因此被廣泛應用于各種工程中。，在設計鋼結構桁架時，需要遵循一定的標準圖集，這些圖集提供了詳細的尺寸、材料要求、連接方式等信息，幫助設計師準確、高效地完成桁架的設計工作，以下是一些常用的鋼結構桁架設計標準圖集：，1. 《鋼結構設計規范》（GB 50017-2003）：這是中國國家標準，規定了鋼結構設計的基本原則、方法和要求。，2. 《鋼結構設計手冊》（第2版）：這是一本綜合性的鋼結構設計手冊，涵蓋了鋼結構設計的各個方面，包括桁架設計。，3. 《鋼結構設計手冊》（第3版）：這是一本更詳細的鋼結構設計手冊，提供了更多的設計示例和計算方法。，4. 《鋼結構設計手冊》（第4版）：這是一本最新的鋼結構設計手冊，包含了最新的設計規范和技術要求。，這些標準圖集為鋼結構桁架的設計提供了重要的參考和指導，幫助設計師更好地

展開

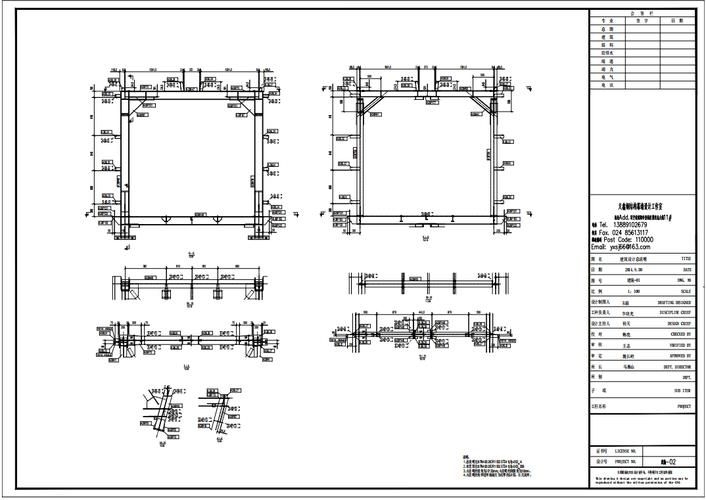

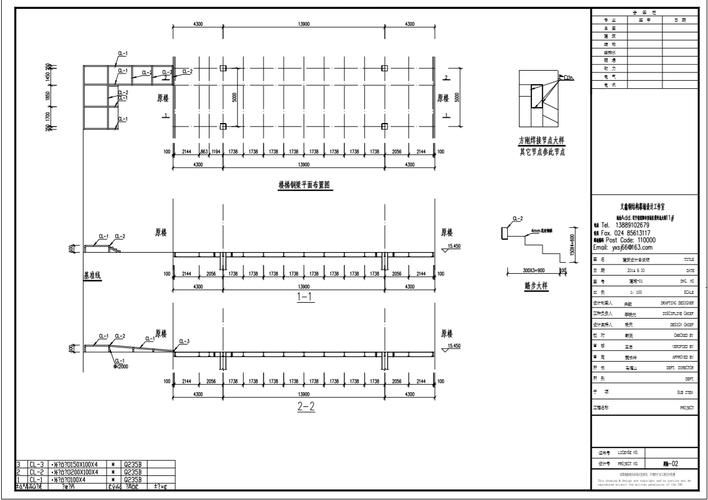

鋼結構桁架作為一種高效、輕盈且承載能力強的結構形式，廣泛應用于工業與民用建筑、橋梁、塔架、體育館、機場航站樓等大跨度結構中。其核心由上弦桿、下弦桿和腹桿通過節點連接構成，形成穩定的三角形單元，以實現力的高效傳遞。

一、常見鋼結構桁架類型

1. 按外形分類

   • 三角形桁架：適用于屋面坡度較陡（≥1/3）的小跨度建筑（≤21m），如小型廠房或倉庫。其端部受力集中，材料利用經濟性較差。
   • 梯形桁架：應用最廣，適用于工業廠房屋蓋，跨度可達36m，受力均勻，剛度好。
   • 平行弦桁架：構造簡單，便于標準化生產，常用于雙層結構或設備平臺。
   • 人字形桁架：上下弦平行，中部交匯，節省材料，適用于跨度大于30m的建筑。

2. 按腹桿體系分類

   • 人字式：腹桿數量少，節點少，應用廣泛。
   • 再分式：用于減小弦桿節間長度，提高局部穩定性，更省鋼材。
   • 交叉式：常用于塔架，能承受變向荷載，斜桿按拉桿設計。
   • 芬克式、豪威式、華倫式：以發明者命名，差異主要在腹桿布置方式。

3. 空間結構形式

   • 空間管桁架：采用鋼管相貫焊接，無連接件，造型流暢，常用于會展中心、體育場館。
   • 張弦立體桁架：結合鋼桁架與拉索，形成自平衡體系，減輕支座負擔，適用于超大跨度結構。

二、設計與施工要點

• 受力機制：上弦受壓，下弦受拉，腹桿主要承受剪力。合理布置斜腹桿角度（宜35°~55°）可優化受力。
• 節點處理：采用高強螺栓連接或全熔透焊接，確保節點強度。相貫節點需用數控切割保證焊縫質量。
• 支撐系統：設置水平支撐、垂直支撐和系桿，防止平面外失穩，提高整體剛度。
• 安裝工藝：大跨度桁架常采用“分段吊裝+高空合攏”或“整體提升”工藝，配合臨時格構式支撐確保施工安全。
