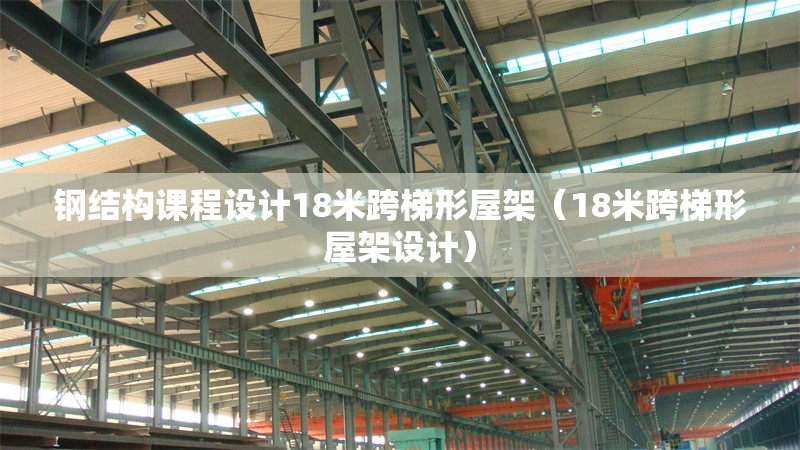

18米跨梯形鋼屋架課程設計（簡化版）

一、設計資料

• ?廠房參數?：單層工業廠房，總長60m，跨度18m，柱距6m
• ?屋蓋體系?：無檁體系，屋面材料為1.5×6m預應力大型屋面板
• ?材料?：鋼材Q235-BF，焊條E43型，混凝土C25
• ?環境條件?：基本風壓0.45kN/m2（吸力），雪荷載0.45kN/m2

二、屋架幾何尺寸

三、支撐布置

1. ?橫向支撐?：
   • 上弦：屋脊節點設剛性系桿，支座節點設C級螺栓連接（d=20mm）
   • 下弦：兩端及跨中設水平支撐，間距≤60m
2. ?縱向支撐?：下弦平面設通長系桿
3. ?垂直支撐?：兩端及跨中各設一道，形式根據高跨比確定

四、荷載計算

1. 永久荷載（標準值）

2. 可變荷載（標準值）

五、節點設計要點

1. ?節點類型?：
   • 上弦節點：承受屋面板傳來的集中力，需設加勁肋
   • 下弦節點：腹桿交匯處，采用T形連接
2. ?連接方式?：
   • 翼緣：全熔透焊縫（坡口焊）
   • 腹板：角焊縫或高強度螺栓連接
3. ?構造要求?：
   • 節點板厚度≥8mm
   • 螺栓孔距邊距≥1.5d（d為螺栓直徑）

六、設計建議

1. ?桿件布置?：
   • 上弦節間1.5m（配合屋面板尺寸）
   • 下弦節間3m，采用人字形腹桿體系
2. ?驗算重點?：
   • 上弦平面外穩定（計算長度3m）
   • 下弦受壓桿件長細比控制
3. ?施工圖要求?：
   • 標注所有桿件截面尺寸及節點板詳圖
   • 注明焊縫形式及螺栓規格

注：本設計需結合《鋼結構設計標準》（GB 50017-2017）進行詳細計算，建議使用PKPM或3D3S等軟件進行建模分析。
