架設計圖示例通常包括以下元素：，1. 平面圖：展示所有桿件的位置和連接方式，以及它們?nèi)绾沃握麄€結構。，2. 立面圖：從上往下看的結構視圖，顯示了屋頂、墻壁和其他垂直構件。，3. 剖面圖：從側面或頂部切開結構，展示內部結構和材料。，4. 節點詳圖：詳細描述桿件的連接點，包括螺栓、焊接或其他固定方式。，5. 荷載和支撐條件：列出所有可能的荷載（如風載、雪載、自重等），并確定支撐系統來承受這些荷載。，6. 材料表：列出使用的所有材料及其規格。，7. 圖紙注釋：提供必要的技術細節和說明。，在設計過程中，工程師會使用這些圖紙來確保結構的穩定性、安全性和功能性，桁架設計圖示例將根據具體的工程需求和

給我一些桁架設計圖示例

我?guī)湍阏砹艘恍╄旒茉O(shè)計圖示例，涵蓋不同應用場景和結構類型，方便你參考：

1.建筑結構優秀設計圖集 4 桁架 立體 展廳

• 結構特點：端主桁架間距15m，立體桁架跨度51m和66m，倒梯形立體桁架高3m，上端寬6m，下端1.2m。
• 應用場景：適用于大型展廳、會議中心等大跨度空間結構。

桁架結構cad千圖網

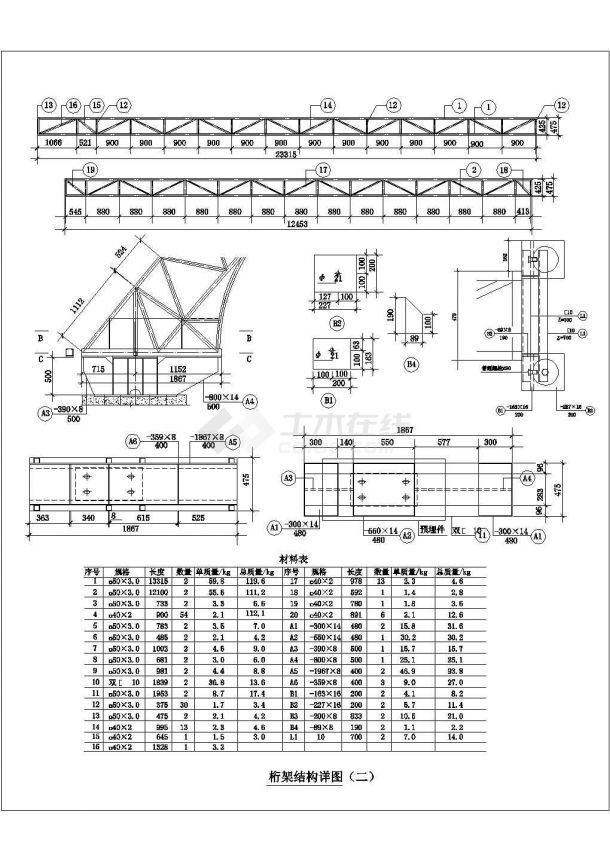

鋼桁架結構節點詳圖(共11張圖)土木在線

2.建筑結構優秀設計圖 10 桁架 節點 結構

• 結構特點：裙房屋蓋由兩個橢球相交形成，中心坐落球形主樓，屋面結構體系由32榻橢圓曲線桁架及10片橢圓曲線鋼梁沿中心徑向分布組成。
• 應用場景：適用于造型復雜、空間要求高的建筑結構。

3.起重與搬運安全工程學 10 桁架 12

• 結構特點：桁架由多根型鋼焊接成格子結構，上、下水平桿件稱為弦桿，中間的桿件稱為腹桿。
• 應用場景：適用于起重機械、橋梁等工程結構。

如果你需要更具體的某類桁架設計圖，可以告訴我，我再幫你找找。

---

需要桁架設計參數速查表嗎？可以幫你快速對比不同場景下的關鍵尺寸和材料選擇~
