架是一種由一系列垂直和水平桿件組成的結構系統，廣泛應用于建筑、橋梁和工業設施中，桁架連接是確保整個結構穩定和安全的關鍵部分，以下是一些桁架連接的實例圖片：，1. 焊接連接：這是最常見的桁架連接方式之一，在焊接過程中，兩個或多個桿件通過焊接固定在一起，形成一個整體，這種連接方式具有很高的強度和穩定性，適用于各種類型的桁架。，2. 螺栓連接：螺栓連接是通過螺栓將桿件固定在一起的方式，這種連接方式具有較好的靈活性和可調節性，適用于需要調整結構的場合。，3. 鉚接連接：鉚接連接是通過鉚釘將桿件固定在一起的方式，這種連接方式適用于承受較大載荷的場合，因?yàn)殂T釘可以提供較高的承載能力。，4. 鉸接連接：鉸接連接是指桿件之間通過鉸鏈連接，可以在不同角度自由轉動，這種連接方式適用于需要調整位置或角度的場合，如橋梁中的伸縮縫。，5. 滑動連接：滑動連接是指桿件之間通過滑動面連接，可以在平面內自由滑動，這種連接方式適用于需要減少摩擦和磨損的場合，如汽車

我?guī)湍阏砹艘恍╄旒苓B接的實例圖片，主要來自實際工程案例，方便你直觀了解不同連接方式的應用場景。

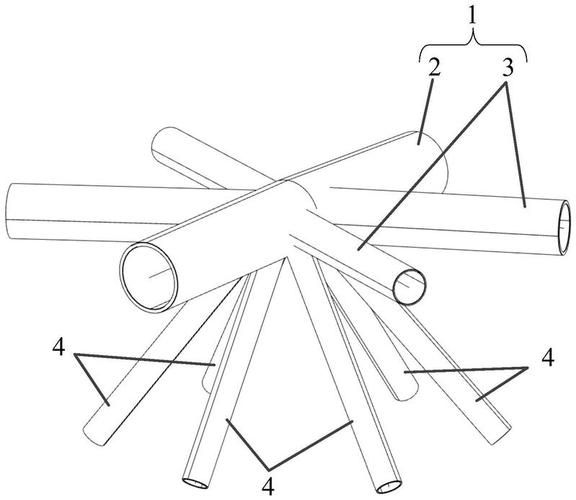

1.鋼管三角桁架節點

• 特點：展示了鋼管組合三角桁架交叉節點的施工流程，包括主桁架安裝、腹桿焊接、打磨除銹等環節。
• 應用場景：適用于鋼結構安裝，強調節點連接的精確性和施工流程的規范性。

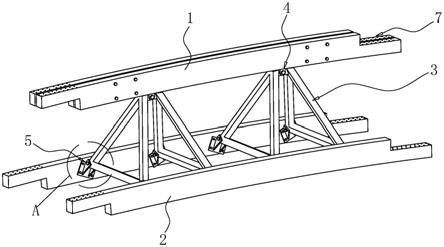

2.鋼木組合桁架拱節點

• 特點：上弦桿為雙拼歐洲落葉松膠合木，下弦桿為歐洲云杉膠合木，腹桿為Q355B鋼板切割組焊的四角錐結構，通過高強螺栓和螺釘固定。
• 應用場景：用于公共建筑（如博覽園主展館），體現鋼木組合結構的異形幾何造型和受力特點。

3.預應力拉索-桁架拱節點

• 特點：通過預應力拉索承受桁架拱的水平推力，調節預應力可控制結構變形和內力分布。
• 應用場景：適用于大跨度屋蓋結構（如體育館），強調剛?cè)岵?jì)的結構優勢。

展開

這些圖片涵蓋了鋼結構、鋼木組合和預應力桁架等典型連接方式，希望能滿足你的需求。如果需要更具體的某類節點，我可以再幫你找找。

---
