板鋼筋構造圖示例（20m空心板邊板普通鋼筋構造圖示例），該示例展示了一個20米長的空心板邊板的鋼筋構造，空心板是一種常見的橋梁結構，主要由混凝土和鋼筋組成，在鋼筋構造圖中，我們可以看到鋼筋的布置方式、數量以及與混凝土的連接方式。，鋼筋被均勻地布置在混凝土中，形成了一個堅實的骨架，通過焊接或綁扎的方式將鋼筋與混凝土牢固地連接在一起，這種連接方式可以有效地傳遞荷載，保證橋梁的穩定性和安全性。，鋼筋的布置方式也是非常重要的，鋼筋應該盡可能地均勻分布，以減少應力集中的可能性，鋼筋的數量也應該根據橋梁的設計要求來確定，以確保足夠的承載能力。，空心板鋼筋構造圖是橋梁設計中不可或缺的一部分，它可以幫助工程師

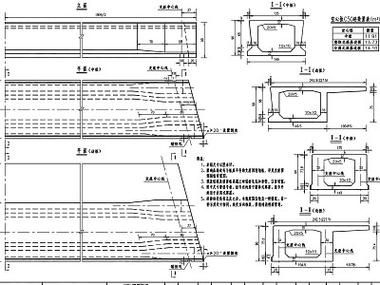

我?guī)湍阏业搅艘环?0m空心板邊板的鋼筋構造圖示例，來自杭州市蘇嘉路、環鎮北路工程橋梁工程，設計單位是深圳市西倫土木結構有限公司，圖號為hz-2002-108，比例1:24，尺寸以厘米計。

這份圖詳細展示了邊板的普通鋼筋構造，包括頂板鋼筋、底板鋼筋、支座中心線、封錨砼等關鍵部分，還附有鋼筋明細表。你可以通過這個鏈接查看完整內容：20m空心板邊板普通鋼筋構造圖。

如果你需要其他尺寸或類型的空心板鋼筋構造圖，比如13m預制鋼筋混凝土空心板橋的邊板或中板構造圖，可以參考以下鏈接：

• 13m預制鋼筋混凝土空心板橋結構鋼筋圖
• 預制空心板上部橋面鈍角加強鋼筋布置節點詳圖
