構識圖符號大全是一本專門針對鋼結構工程的識圖工具書，旨在幫助工程師和技術人員快速掌握鋼結構的圖紙解讀，這本手冊包含了豐富的鋼結構識圖符號，涵蓋了從基礎構件到復雜結構的各個方面，包括各種類型的鋼梁、柱、支撐、連接件以及相關的節點構造等。，通過使用這本手冊，讀者可以迅速識別出圖紙中的鋼結構部件，理解其結構功能和相互關系，從而確保施工的準確性和安全性，書中還提供了一些實用的設計原則和建議，幫助讀者在設計階段就考慮到鋼結構的實際應用需求。，鋼結構識圖符號大全不僅適用于建筑和土木工程領域，也適用于其他需要鋼結構應用的領域，如橋梁、高層建筑、海洋平臺等，無論是新手還是經驗豐富的工程師，都能從中受益，提高工作效率和

給我一份鋼結構識圖符號大全

鋼結構圖紙常見符號解析,快速掌握基礎與梁柱標識-
鋼結構符號真的全知道嗎基礎知識匯總,10年老師傅都不一定全懂-知乎
有哪些常見的鋼結構符號-知乎
掌握這些,鋼結構圖紙輕松看懂!-
鋼結構符號真的全知道嗎基礎知識匯總,10年老師傅都不一定全懂-

來，這份鋼結構識圖符號大全幫你整理好了，按構件類型和功能分類，方便你快速查閱。

一、基礎構件符號

GJ：鋼架
GL/GJL：鋼架梁
GZ/GJZ：鋼架柱
XG：系桿
SC：水平支撐
YC：隅撐
ZC：柱間支撐
LT：檁條
TL：托梁
QL：墻梁
GLT：剛性檁條
WLT：屋脊檁條
GXG：剛性系桿
YXB：壓型金屬板
SQZ：山墻柱
XT：斜拉條
MZ：門邊柱
ML：門上梁
T：拉條
CG：撐桿
HJ：桁架
FHB：復合板
YG：壓桿或圓管
LG：拉管
QLG：墻拉管
QCG：墻撐管
GZL：直拉條
GXL：斜拉條
GJ30-1：跨度為30m的門式剛架，編號為1號

二、其他常用符號

B：板
WB：屋面板
KB：空心板
CB：槽形板
ZB：折板
MB：密肋板
TB：樓梯板
GB：蓋板或溝蓋板
YB：擋雨板或檐口板
DB：吊車安全走道板
QB：墻板
TGB：天溝板
L：梁
WL：屋面梁
DL：吊車梁
QL：圈梁
GL：過梁
LL：連系梁
JL：基礎梁
TL：樓梯梁
WJ：屋架
TJ：托架
CJ：天窗架
KJ：框架
ZJ：支架
Z：柱
J：基礎
SJ：設備基礎
ZH：樁
CC：垂直支撐
T：梯
YP：雨蓬
YT：陽臺
LD：梁墊
M：預埋件
TD：天窗端壁
W：鋼筋網
G：鋼筋骨架

三、分類說明

按生產方法分類：熱軋鋼板、冷軋鋼板
按表面特征分類：鍍鋅板、鍍錫板、復合鋼板、彩色涂層鋼板
按用途分類：橋梁鋼板、鍋爐鋼板、造船鋼板、裝甲鋼板、汽車鋼板、屋面鋼板、結構鋼板、電工鋼板、彈簧鋼板、其他

四、常見鋼形分類

工字鋼：界面為工字形，廣泛用于建筑結構、橋梁、車輛、飛機、支架等

五、鋼結構圖紙常識

設計制圖階段：分為鋼結構設計圖和鋼結構施工詳圖兩階段
設計圖內容：設計說明、基礎平面及詳圖、結構平面布置圖、構件與節點詳圖
施工詳圖內容：零件放大圖、細部尺寸、材質要求、加工精度、工藝流程要求、焊縫質量等級等

希望這份符號大全能幫你快速掌握鋼結構識圖！如果需要更詳細的解釋或示例，隨時告訴我。

給我一份鋼結構識圖符號大全（給我一份鋼結構識圖符號大全幫你快速掌握鋼結構識圖）行業新聞第1張

施工圖紙上的各種符號1分鐘讓你看懂飄然而往
給我一份鋼結構識圖符號大全（給我一份鋼結構識圖符號大全幫你快速掌握鋼結構識圖）行業新聞第2張

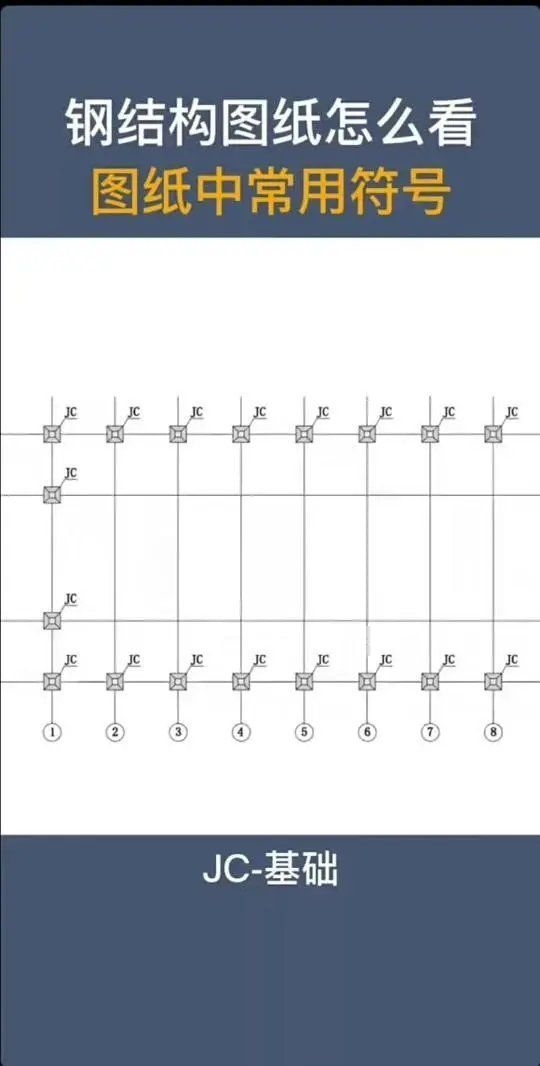

鋼結構圖紙怎么看常用符號來啦!抖音-記錄美好生活
給我一份鋼結構識圖符號大全（給我一份鋼結構識圖符號大全幫你快速掌握鋼結構識圖）行業新聞第3張

04:0345分鐘玩轉鋼結構識圖嗶哩嗶哩
給我一份鋼結構識圖符號大全（給我一份鋼結構識圖符號大全幫你快速掌握鋼結構識圖）行業新聞第4張

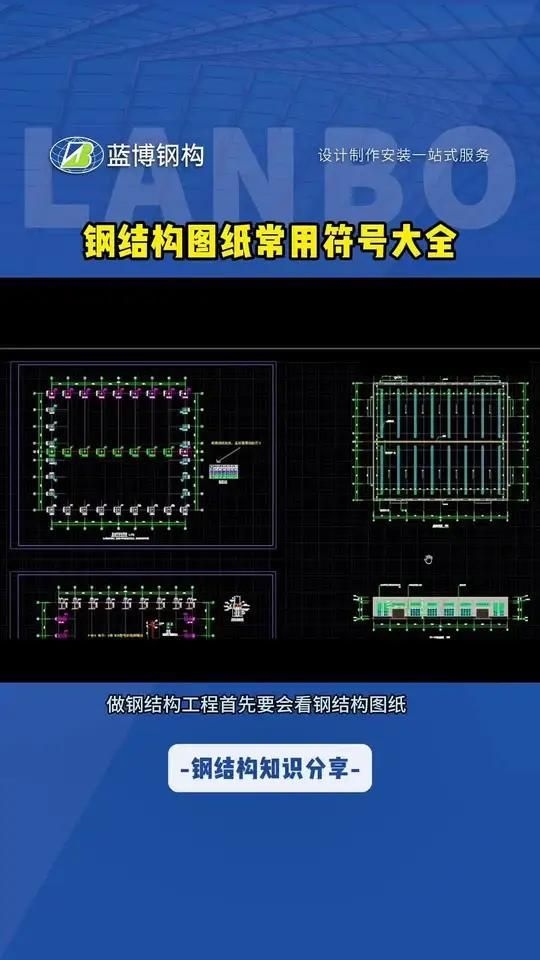

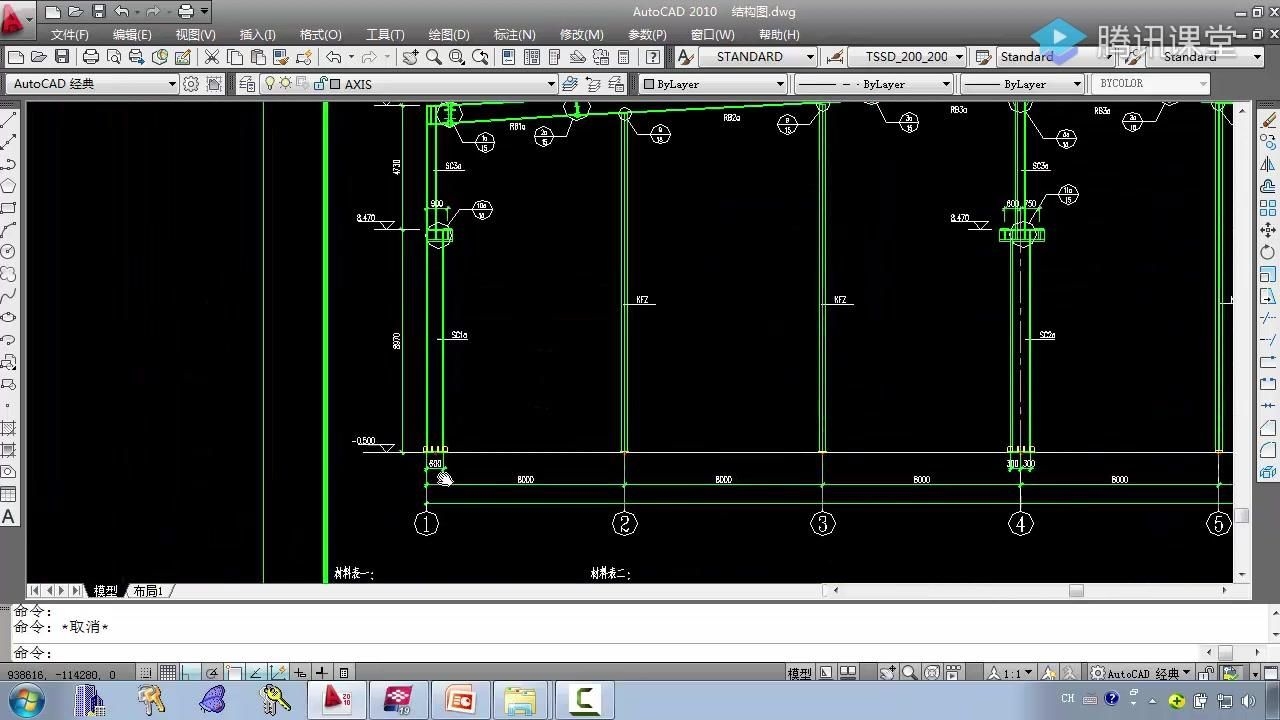

00:23剛?cè)胄械蔫F子們是不是對著鋼結構圖紙就頭大各種符號像天書一樣別慌!整理了超全的鋼結構圖紙符號大全來啦～全民小視頻
