架結構設計實例：，網架結構是一種由多個三角形或四邊形的桿件組成的空間結構，廣泛應用于體育館、展覽館、劇院等建筑中，以某體育館為例，該體育館采用網架結構設計，總高度為25米，跨度為60米，設計時，首先根據體育館的功能和規模確定網架的尺寸和形狀，然后進行荷載計算和強度校核，確保結構安全可靠，在施工過程中，采用了預制拼裝的方式，提高了施工效率和質量，該體育館以其獨特的網

能否給出網架結構設計的實例？

1. 造價實操案例之鋼網架【24】#鋼網架建模:馬道吊桿線性繪制。-今日頭條
2. 跟著周老師學Grida第13講 桁架式網架設計全流程-嗶哩嗶哩
3. Grasshopper全參數化網架結構-嗶哩嗶哩
4. 建筑技術 | 基于BIM的鋼網架結構施工模擬與監測-微信公眾平臺
5. 網架結構的多樣形式與選型指南,值得收藏!-

當然可以！網架結構設計實例非常豐富，我為你整理了幾個典型工程案例，涵蓋不同應用場景和設計特點：

1.江蘇省某體育館屋蓋網架

• 結構形式：雙層斜放四角錐網架。
• 跨度與尺寸：跨度50.3米，平面尺寸81米×60米，總面積5012平方米。
• 材料與節點：采用Q235B型鋼，圓鋼管和球節點全焊接。
• 施工方法：采用扒桿整體吊裝和滑移就位法安裝。

2.××加油站網架

• 工程背景：位于高速公路休息站，覆蓋面積長45米、寬15米，下弦桿離地6米。
• 支承方式：四柱多點支承，柱間距≥30米。
• 設計特點：網架厚度約1.2米，滿足車輛通行需求。

3.杭州陳經綸體校網球場

• 結構形式：八片三角形正放四角錐網架，四斜腿支承。
• 尺寸與坡度：平面尺寸36.9米×36.9米，坡度1:5。
• 用鋼量：32.5千克/平方米，比平板網架節省14.7%。

4.溫州發電廠干煤棚

• 結構形式：折板形網殼，縱向分五個波段。
• 跨度與矢高：跨度80.144米，矢高33.74米。
• 性能優勢：剛度提高26%，最大內力下降22%。

5.游泳跳水館拱形網架

• 結構特點：長寬比2.18，中部網架較高，受力接近拱形網架。
• 材料與設計：采用Q235鋼管，高強螺栓連接。
• 撓度控制：最大計算撓度131毫米。

這些案例展示了網架結構在不同場景下的應用，包括體育館、加油站、網球場、干煤棚和游泳館等，涵蓋了多種結構形式和設計特點。

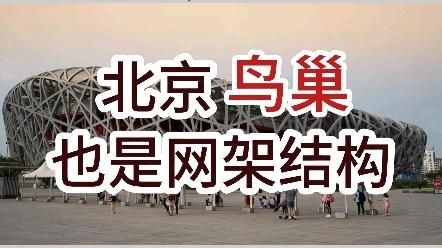

01:2200:00/01:221.鳥巢體育場應用2.國家游泳中心應用3.機場航站樓應用4.穹頂結構應用5.橋梁結構應用6.空間管廊應用

---

需要網架設計選型對比表嗎？可以幫你快速對比不同結構形式的適用場景和優缺點~
