厚度對抗沖擊性能有顯著影響，薄鋼板抗拉強度低，沖擊功相對較小，易斷裂；厚鋼板雖整體強度和穩(wěn)定性較好，但隨著厚度增加，其內(nèi)部組織結(jié)構(gòu)變化復雜，鋼板越厚，晶粒尺寸大小越不均勻，即使熱處理后，表面與中心溫度差異大，導致晶粒度差別大，沖擊功減小；厚鋼板雜質(zhì)物更多，也降低了沖擊功。

一、鋼板厚度與沖擊性能的一般關(guān)系

• 厚度增加時的情況
  • 一般來說，隨著鋼板厚度的增加，其沖擊性能會有所提高。這是因為較厚的鋼板具有更大的截面面積和更高的能量吸收能力，從而能夠更好地抵抗沖擊載荷。例如在實際工程應(yīng)用中，較厚的鋼板在受到?jīng)_擊力時，由于其內(nèi)部的結(jié)構(gòu)和較多的材料量，可以分散和吸收更多的能量，減少因沖擊而產(chǎn)生的變形或斷裂的可能性。
• 厚度降低時的情況
  • 當鋼板厚度降低到一定程度時，其沖擊性能會急劇下降。薄鋼板在受到?jīng)_擊時更容易發(fā)生塑性變形和斷裂，導致沖擊性能降低。例如在一些對鋼板厚度有嚴格要求的輕型結(jié)構(gòu)中，如果鋼板過薄，即使受到較小的沖擊，也可能出現(xiàn)損壞，影響結(jié)構(gòu)的穩(wěn)定性和安全性。

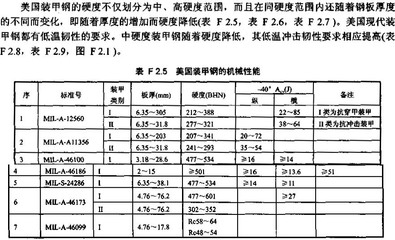

二、厚度影響沖擊性能的相關(guān)試驗及數(shù)據(jù)

• 結(jié)構(gòu)鋼不同厚度試樣的試驗
  • 以超高強度鉆桿鋼U165和普通正火鋼Q275為例，研究發(fā)現(xiàn)當試樣厚度≤10mm時，沖擊吸收能量隨試樣厚度的增加總體呈線性變化，但不同材料沖擊吸收能量隨厚度變化的比例系數(shù)顯著不同；當試樣厚度>10mm時，沖擊吸收能量隨厚度增加偏離了線性規(guī)律。對于U165鋼來說，當載荷達到最大值后，厚度為2.5mm的試樣載荷隨著擺錘位移的增加下降均勻；當厚度為5mm時，試樣承受的載荷發(fā)生突降；當厚度為7.5mm時，載荷下降得更快。這表明隨著厚度的變化，結(jié)構(gòu)鋼的沖擊性能在不同程度上受到影響，并且不同材料的變化規(guī)律有所差異。而且不同厚度的試樣，其斷口形貌也不同，這歸因于材料的沖擊韌性及其沖擊斷裂機制不同。隨著厚度的增加，不同材料沖擊吸收能量的增量和斷口形貌顯著不同。

三、鋼板厚度與沖擊試驗的關(guān)聯(lián)

• 厚度對沖擊試驗的限制
  • 在我國標準規(guī)定中，最小沖擊試樣尺寸為5×10×55毫米，當鋼板厚度低于6毫米時，無法取得符合要求的沖擊試樣，從而無法進行沖擊試驗。不過在實際應(yīng)用中，如果鋼板厚度低于6毫米且有沖擊性能要求時，可以通過其他方式來評估其性能。例如，可以考慮進行拉伸試驗和彎曲試驗等靜態(tài)力學性能測試，以間接反映其沖擊性能。此外，也可以參考相似厚度和材質(zhì)鋼板的沖擊性能數(shù)據(jù)來進行評估。在工程實踐中，應(yīng)綜合考慮鋼板的厚度、材質(zhì)和使用環(huán)境等因素，選擇合適的評估方法來確保其滿足使用要求。

鋼板厚度對疲勞強度的影響

不同厚度鋼板的實際應(yīng)用案例

鋼板厚度與成本效益分析

沖擊試驗中鋼板厚度的標準
