獲取鋼結構舞臺施工圖紙需遵循合法、專業、規范的路徑，不可隨意下載或使用未經授權的圖紙。以下是完整獲取流程與關鍵要點：

一、合法獲取渠道

鋼結構舞臺施工圖紙屬于受版權保護的工程設計成果，通常僅限項目參與方獲取。合法途徑包括：

• 通過政府采購平臺獲取項目信息：在中國政府采購網（ccgp.gov.cn）等平臺發布的舞臺類工程招標公告中，常附有設計單位或施工單位信息。例如“前灣公園映水舞臺鋼結構工程”（項目編號：310112000241106144398-12169005）明確要求投標單位具備鋼結構工程專業承包三級及以上資質，中標后可依法接觸設計圖紙。
• 專業工程圖紙平臺下載模板：MFCAD、圖吧等平臺提供大量鋼結構舞臺CAD圖紙案例，涵蓋主舞臺平面圖、立面圖、節點詳圖、預埋件布置圖等，部分為付費下載，但內容真實、可編輯，適用于參考設計。
• 委托有資質的設計單位定制：根據《建筑法》規定，任何建設工程必須由具備相應資質的設計單位出具正式施工圖。企業可委托持有“建筑工程設計資質”或“鋼結構專項設計資質”的單位，依據GB 50017、GB 50661等規范進行定制化設計。

二、核心設計規范依據

施工圖紙必須符合國家強制性標準，主要依據包括：

所有合規圖紙均需標注所依據的規范條款，無規范支撐的圖紙不具備法律效力。

三、典型圖紙內容構成

一份完整的鋼結構舞臺施工圖紙通常包含以下核心圖樣：

• 平面布置圖：標注鋼柱、主次梁、舞臺臺面、預埋件定位
• 立面圖與剖面圖：展示舞臺高度、臺階、燈光橋、吊點分布
• 節點詳圖：重點表達鋼柱與基礎連接、梁柱焊接節點、螺栓連接構造
• 預埋件布置圖：明確地腳螺栓、鋼板、吊環的位置與規格
• 材料表與施工說明：列出鋼材型號、焊縫等級、防火涂料厚度等

示例：廣東某演藝中心項目圖紙包含73張?jiān)攬D，涵蓋大球、小球、布光橋、預埋件等全部結構系統。

四、獲取圖紙的法律與資質要求

• 設計資質：出具圖紙單位須具備“建筑工程設計資質”或“鋼結構專項設計資質”，技術負責人需具備注冊結構工程師資格。
• 施工資質：施工單位須持有“鋼結構工程專業承包資質”（三級及以上），無資質承攬工程屬違法。
• 使用限制：嚴禁盜用他人圖紙用于非授權項目?！督ㄖā返谖迨鶙l規定：“建筑工程設計應當符合國家規定的建筑安全規程和技術規范，保證工程的安全性能。”無圖施工將面臨責令停工、罰款甚至刑事責任。

五、可視化參考資源

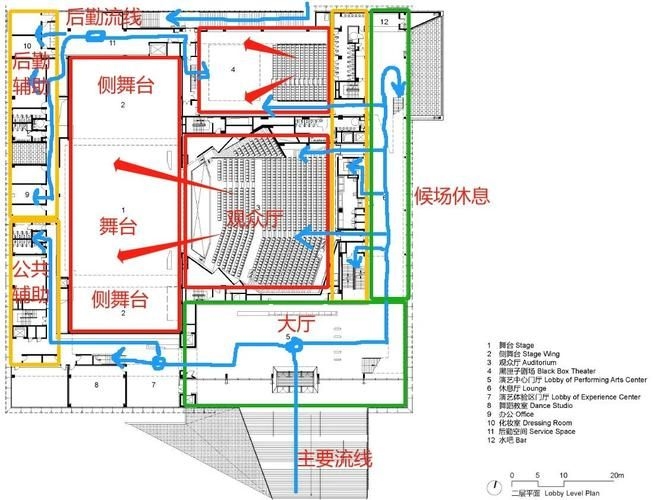

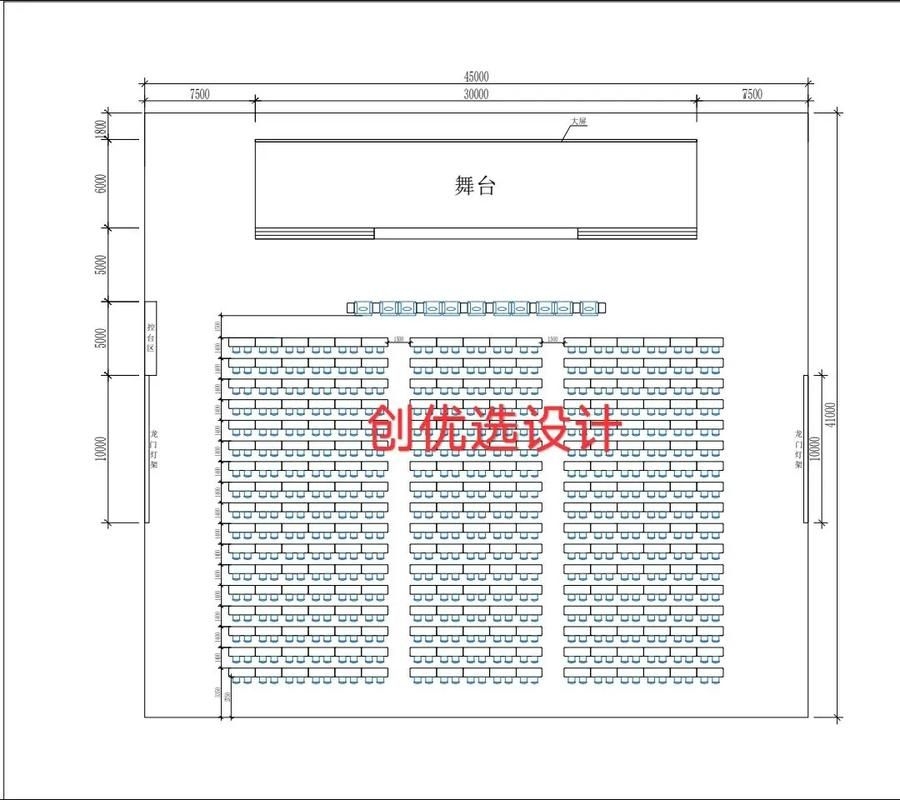

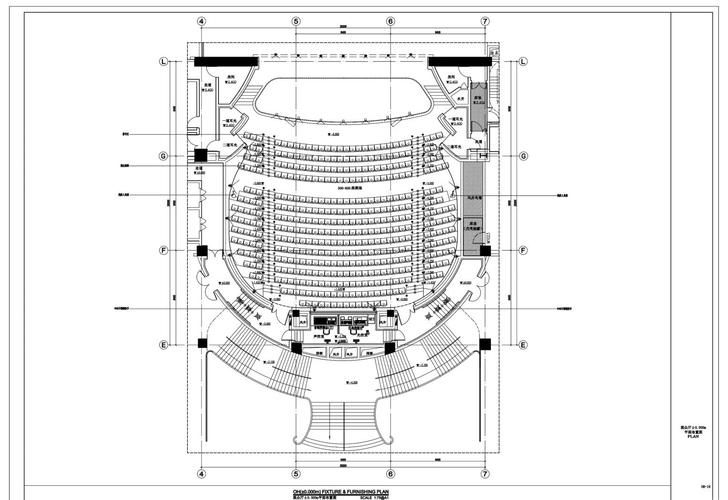

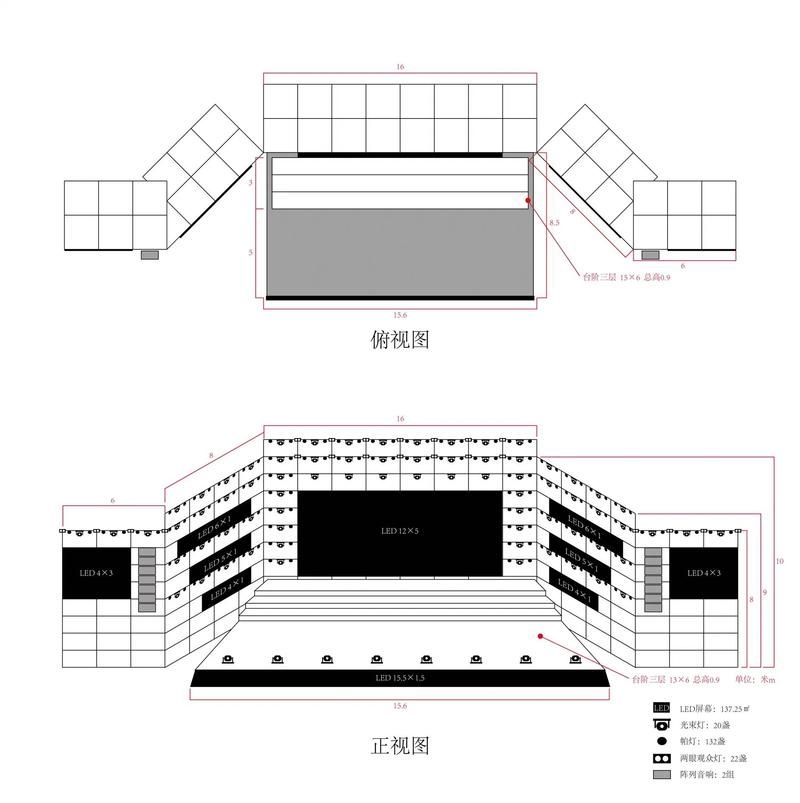

為輔助理解圖紙內容，以下為真實項目圖紙示例與施工過程影像：
