雙螺旋樓梯是一種兼具空間效率與美學表現的垂直交通形式，其核心特征為兩條獨立螺旋路徑圍繞同一軸線旋轉上升，實現上行與下行流線互不干擾。該設計廣泛應用于博物館、文化場館與高端住宅，既滿足功能需求，又成為建筑藝術的焦點。

結構參數與設計規范

雙螺旋樓梯的尺寸需嚴格遵循中國《民用建筑設計統一標準》GB 50352-2019。梯段凈寬應不小于1.10m（兩股人流），平臺寬度不得小于梯段凈寬且不低于1.2m。踏步高度宜控制在150–175mm，踏面寬度不小于260mm，以保障通行舒適性。在公共建筑中，為避免擁擠，建議按每股人流0.55m + 0.15m（擺幅）計算通行能力。

以上海大歌劇院為例，其雙螺旋樓梯為不對稱結構：

短螺旋（A區）：底部半徑22m，頂部半徑32m，懸挑長度達15m，無支點支撐，采用鋼構懸挑體系；
長螺旋（C區）：底部半徑54m，頂部半徑80m，依托環形鋼立柱（柱距20–44m）與混凝土組合樓板承重；
每級踏步旋轉角度為4.3°，共70級，總升程28m，形成“折扇”狀空間韻律。
該設計突破傳統螺旋樓梯的對稱限制，實現結構創新與視覺張力的統一。

材料與構造體系

雙螺旋樓梯的材料選擇直接影響結構性能與美學表達：

鋼結構：輕質高強，適合懸挑與大跨度設計，如上海大歌劇院采用鋼梁+鋼柱體系，施工周期短，可塑性強；
鋼筋混凝土：耐久性?xún)?yōu)，適用于厚重感建筑，如安藤忠雄設計的和美術館，采用清水混凝土一體澆筑，形成無接縫的雙螺旋筒體，光影隨時間在曲面上流動；
鋼木組合：常用于住宅，兼顧溫潤質感與結構穩定性，扶手多采用實木或金屬包覆。

混凝土結構需注意養護周期長、自重大；鋼結構則需加強防腐與防火處理，尤其在火災場景下需設置耐火涂層。

經典案例與空間哲學

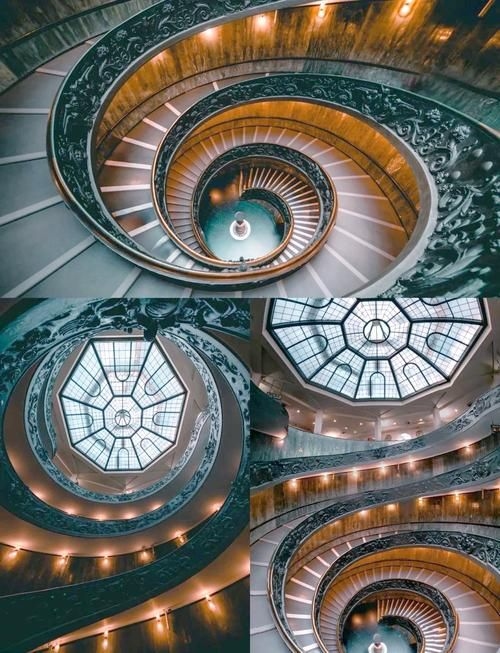

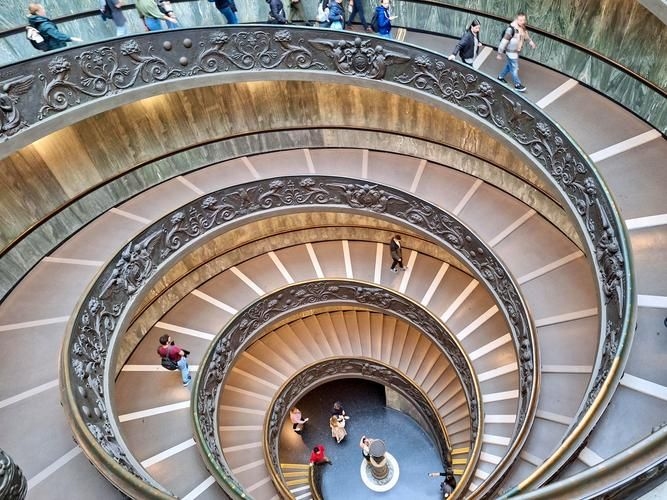

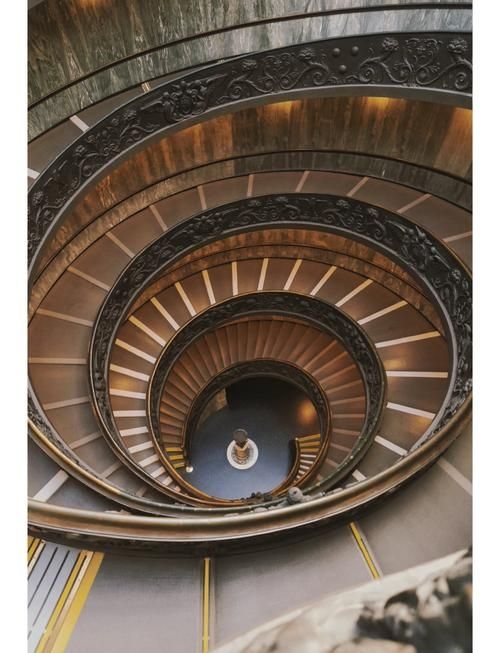

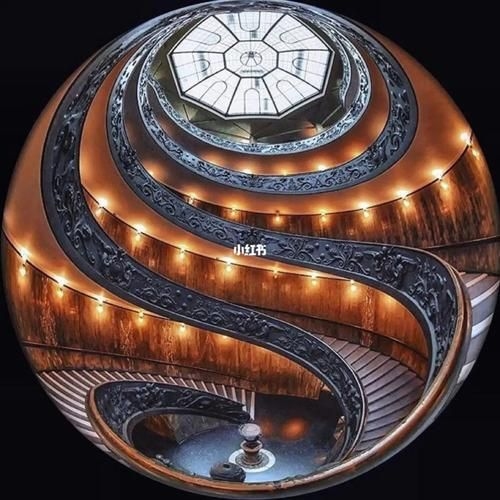

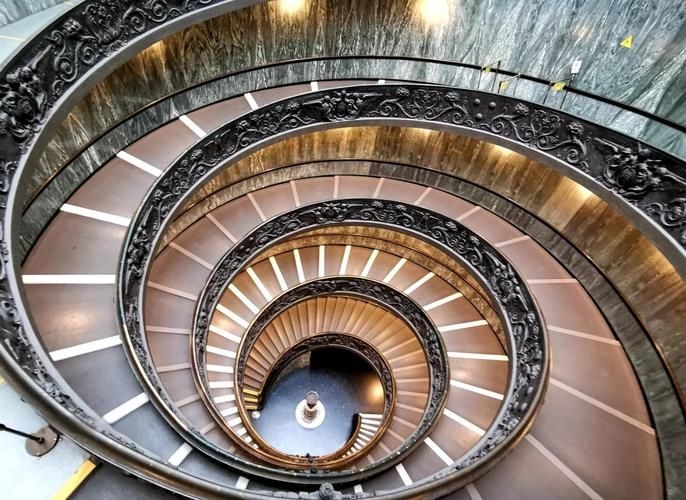

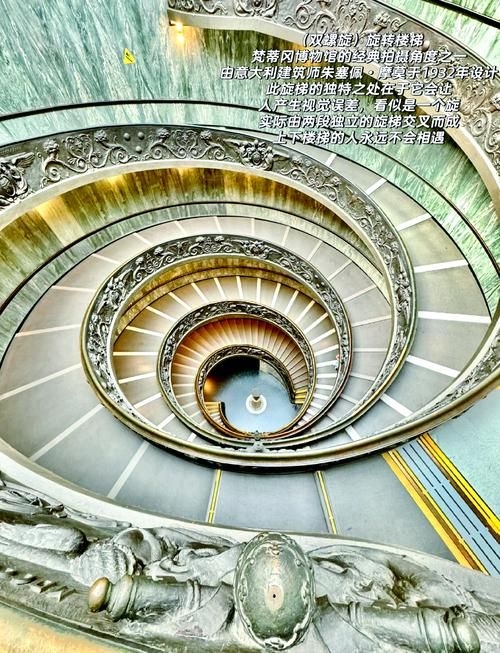

梵蒂岡博物館雙螺旋樓梯（1932年，朱塞佩·莫莫設計）：全球最著名案例，兩條螺旋以180°相位差平行上升，游客與參觀者互不交匯，提升觀展效率。金屬扶手飾以浮雕，石階粗礪，形成莊嚴的宗教儀式感。
格拉茨“和解樓梯”（1499年）：中世紀石砌雙螺旋，形如DNA雙鏈，象征沖突與和解，是現存最古老雙螺旋結構之一。
和美術館（HEM）：安藤忠雄以清水混凝土打造全球唯一雙螺旋清水混凝土樓梯，中央天窗引入自然光，樓梯成為“希望的路徑”，體現“從遠處凝望光明”的哲學。

設計圖示與視覺表達

雙螺旋樓梯的設計圖需包含平面圖、立面圖與剖面圖，以完整表達空間邏輯：

平面圖：展示兩條螺旋的同心圓軌跡、踏步扇形分布與中心核心柱位置；
剖面圖：揭示懸挑結構、支撐體系與層高關系；
立面圖：呈現旋轉節奏與扶手連續性。

上述圖像分別呈現梵蒂岡博物館的實景、達·芬奇式設計靈感及鋼結構節點詳圖，為設計提供直觀參考。

優缺點分析

維度	優勢	挑戰
空間效率	占地面積小，適合緊湊空間	中心核心柱占用垂直空間，影響底層布局
通行效率	上下行獨立，避免人流對沖	梯井凈寬若>0.2m，需加設防護欄桿（GB 50352強制要求）
安全性能	扶手連續，導向明確	懸挑段需精確計算抗傾覆力矩，施工精度要求極高
美學價值	曲線優美，成為空間地標	成本高昂，維護復雜，非標準化構件需定制
