單榀鋼桁架詳解

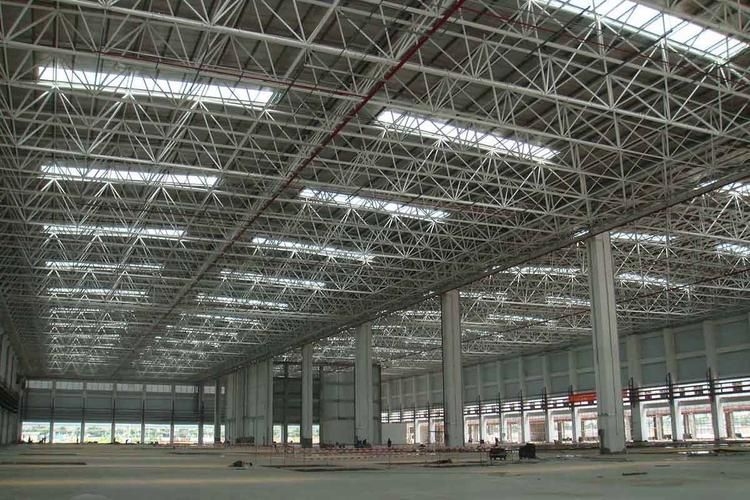

單榀鋼桁架是指由上弦桿、下弦桿和腹桿通過節點連接組成的獨立平面鋼結構單元，廣泛應用于工業廠房、倉庫、橋梁及大跨度公共建筑的屋蓋結構中。其核心優勢在于以較輕的自重實現較大的承載能力和跨度適應性，相比實腹式鋼梁，具有更高的材料利用率和更優的力學性能。

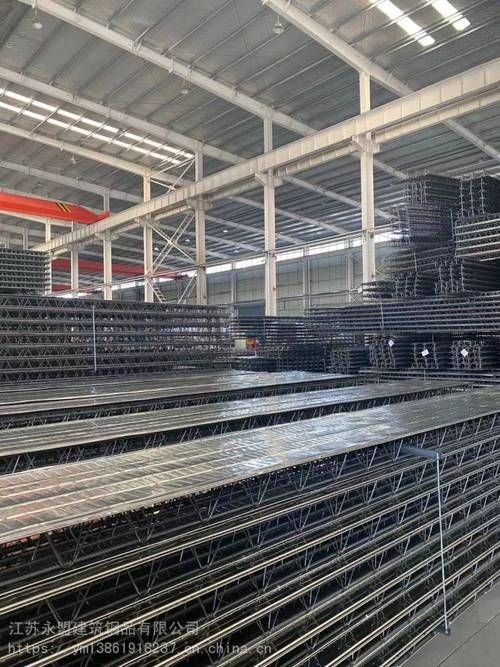

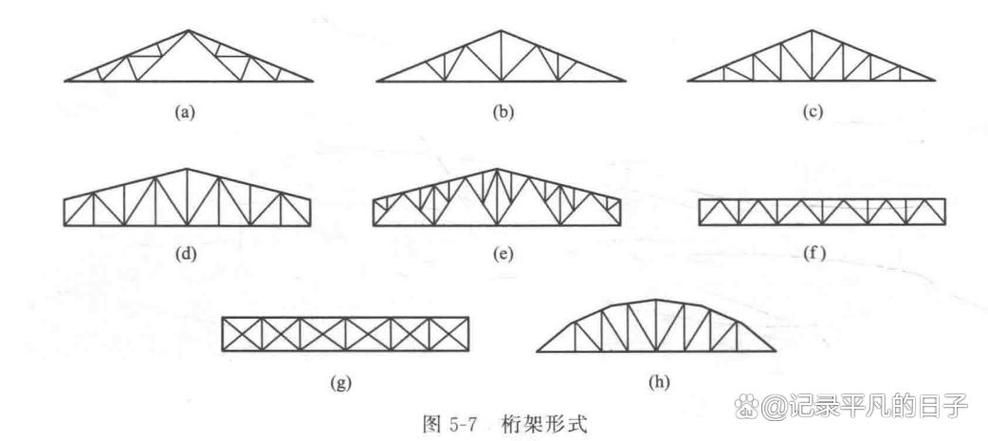

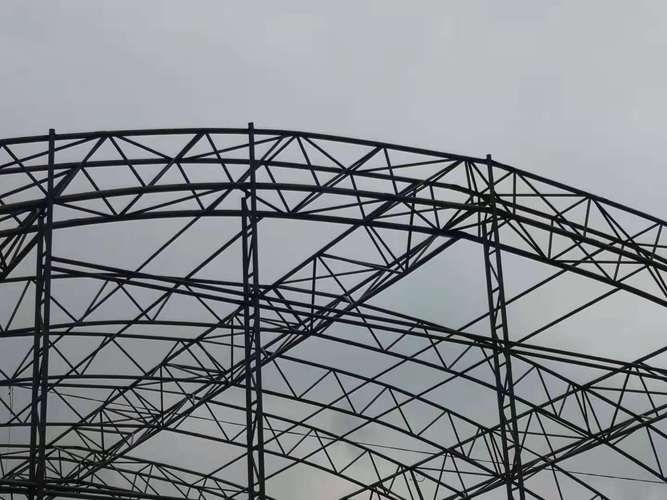

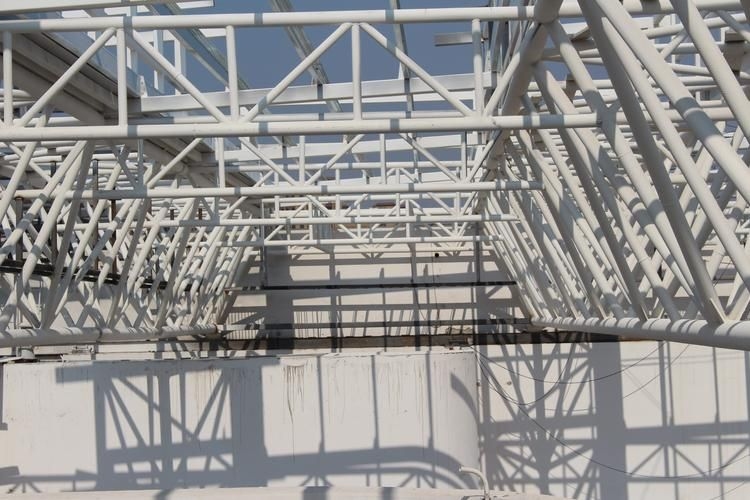

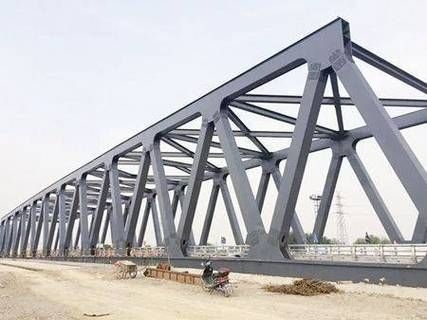

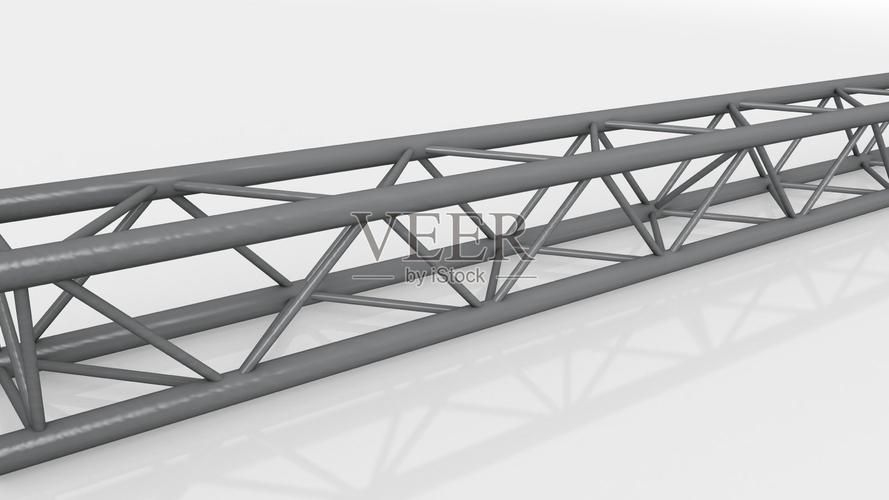

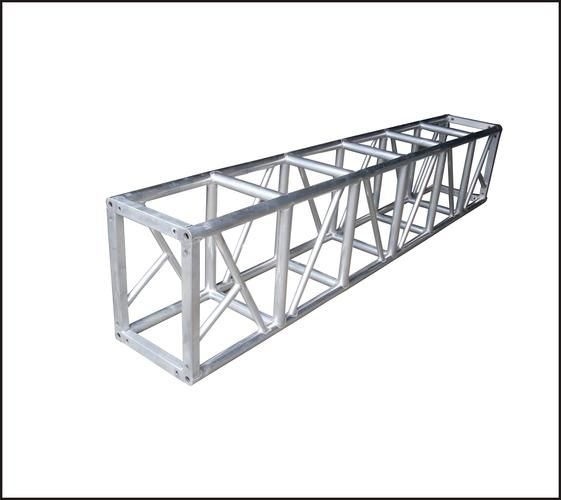

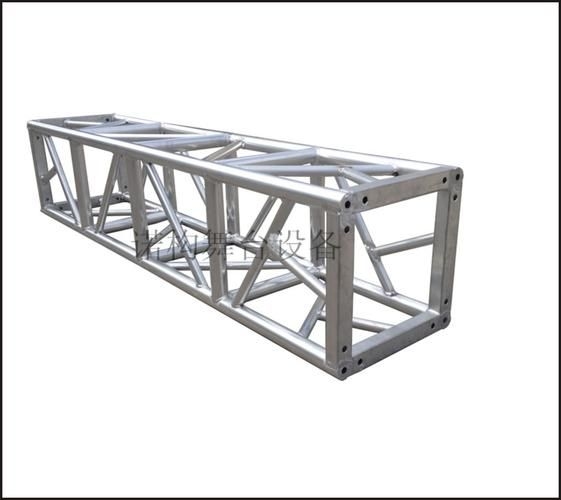

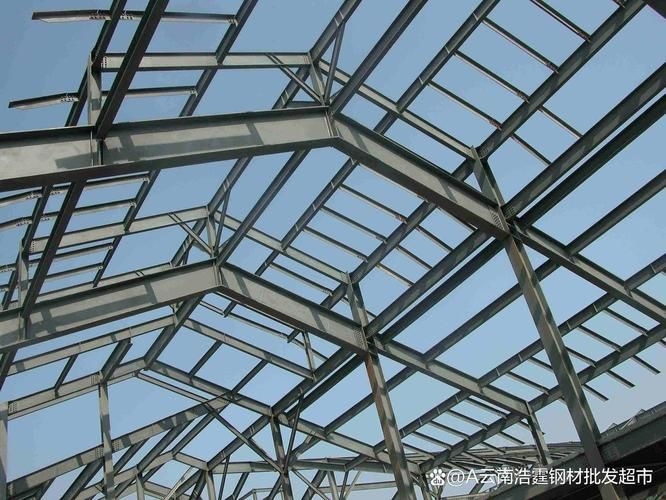

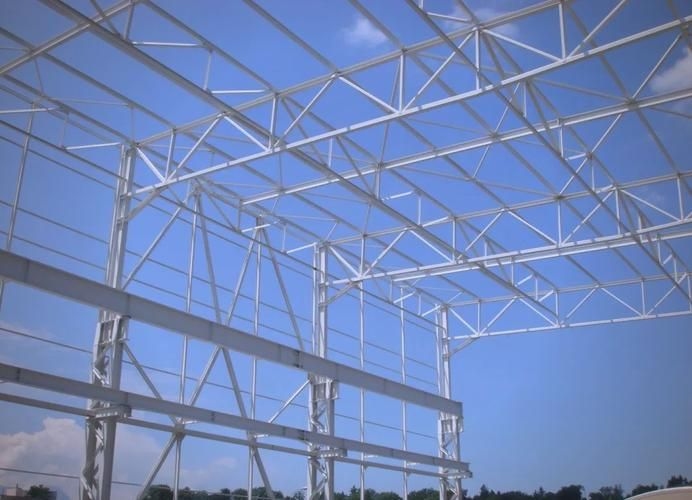

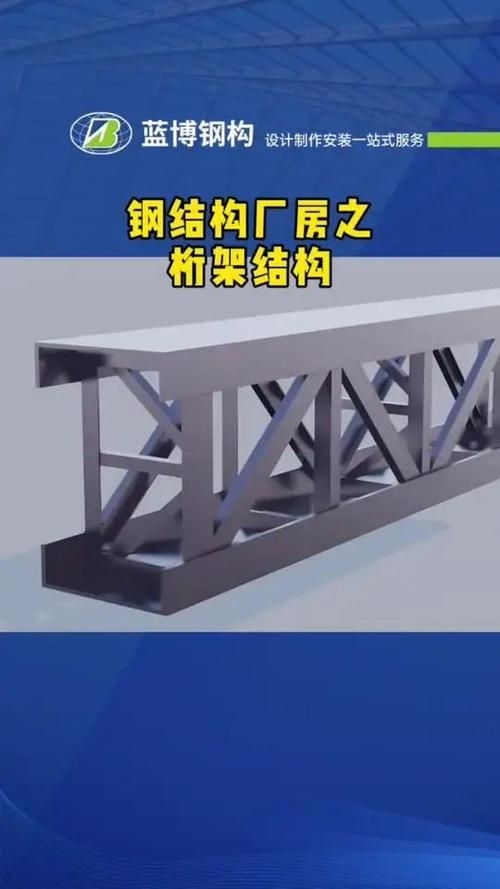

從結構形式來看，單榀鋼桁架常見的外形包括三角形、梯形和平行弦等。其中，三角形桁架適用于屋面坡度較大的建筑，如坡屋頂廠房；梯形桁架則因受力合理、施工便利，在工業建筑中應用最為廣泛。腹桿體系的設計直接影響結構傳力路徑和穩定性，常見形式有人字式、單斜式、再分式及K式等。例如，人字式腹桿節點少、構造簡潔，適合中等跨度；而再分式腹桿可有效減小弦桿節間長度，提升整體穩定性。

在受力機制方面，鋼桁架在橫向荷載作用下表現為格構式梁的行為：彎矩主要由上、下弦桿的軸向壓力和拉力承擔，剪力則由腹桿的拉壓內力傳遞。由于各桿件主要承受軸力，彎矩較小，因此可按“二力桿”簡化計算，常用節點法或截面法進行內力分析。設計時需重點考慮恒載（如自重）、活載（如雪荷載、檢修荷載）、風荷載等因素，并進行強度、穩定性和變形驗算，確保結構安全可靠。

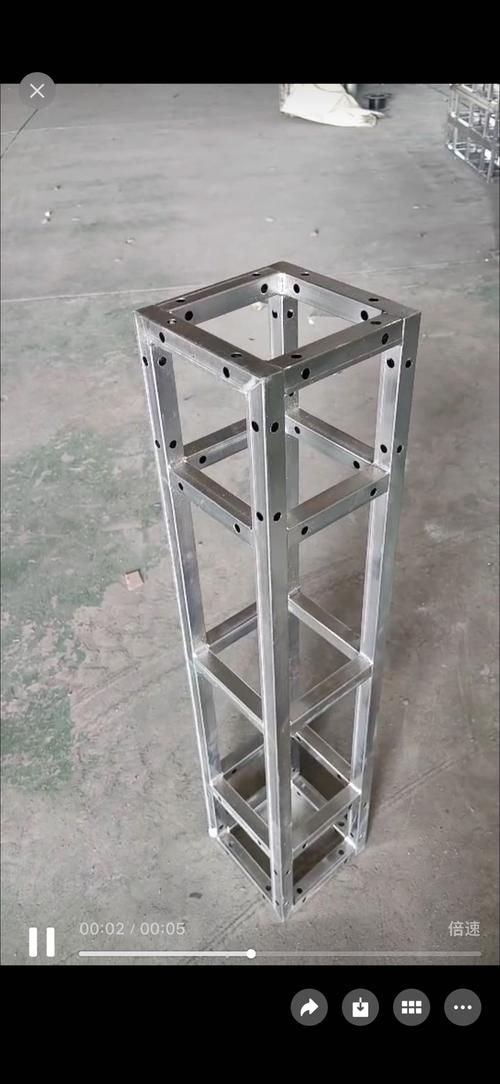

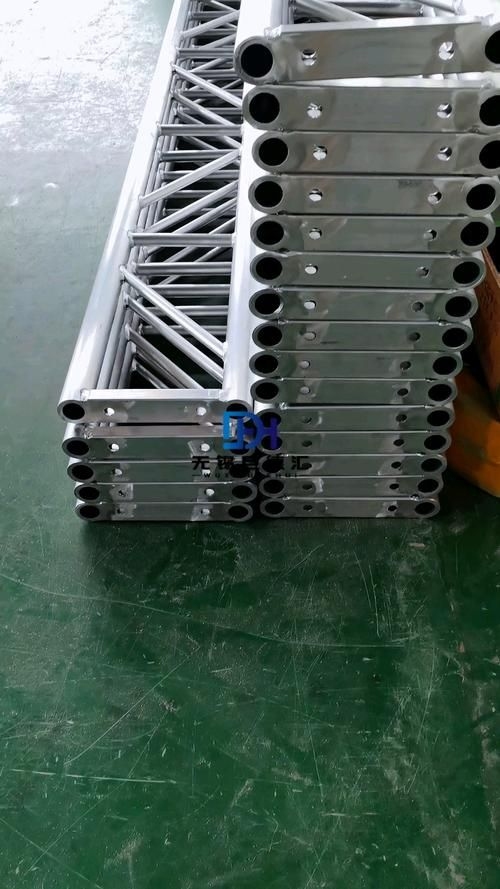

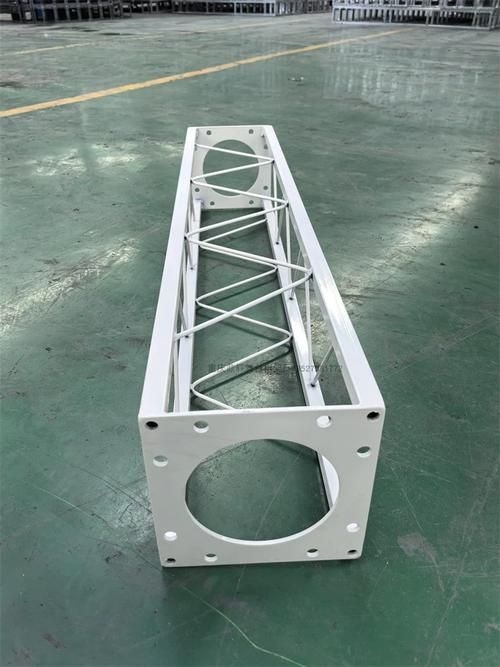

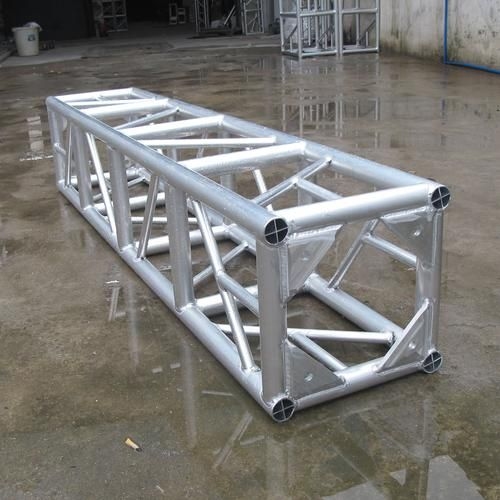

節點連接方式主要有焊接節點和螺栓連接節點兩類。焊接節點整體性強，剛度高，但現場作業量大，質量控制要求嚴格；螺栓連接便于安裝與拆卸，適合標準化施工，尤其適用于預制裝配式結構。制作過程中，鋼材切割精度、組對尺寸控制及焊接工藝管理均直接影響最終結構性能。

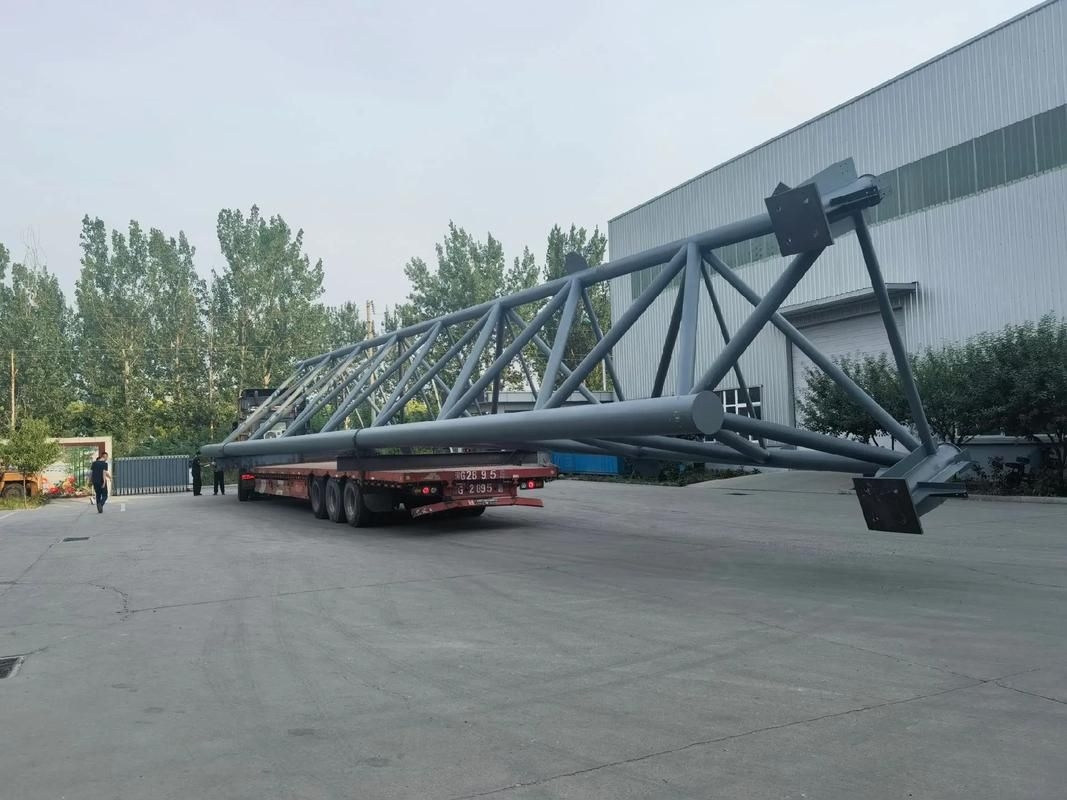

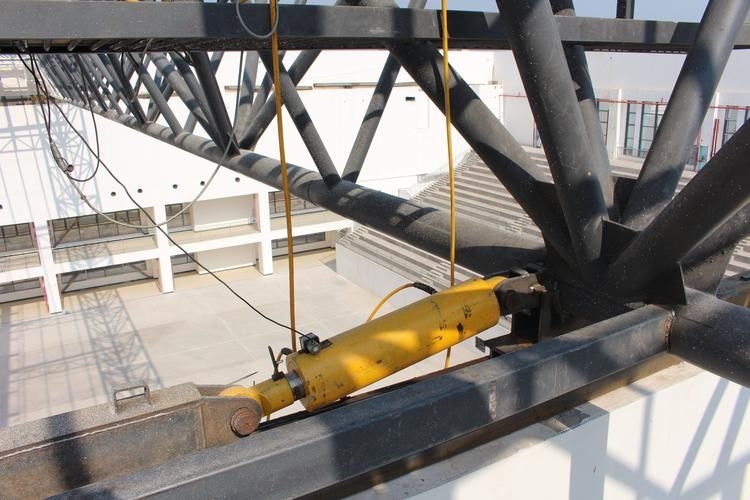

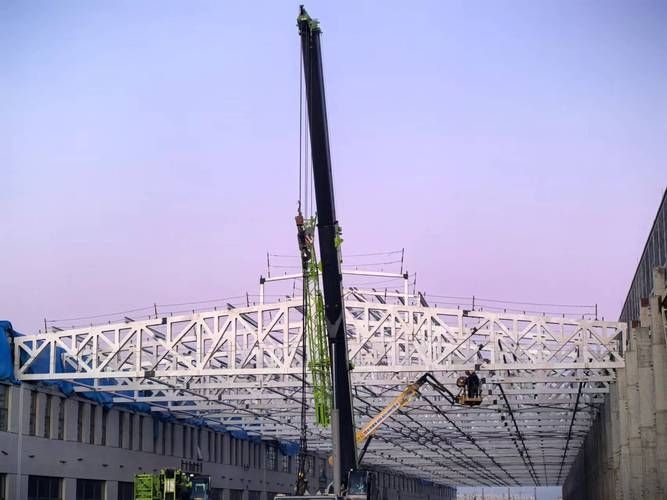

安裝方法依據跨度和現場條件選擇，常見的有高空散裝法和整體吊裝法。前者適用于小型或復雜形狀桁架，后者效率高但對起重設備要求較高。安裝時需同步進行測量校正，確保結構幾何精度，并設置臨時支撐以保障施工安全。

后期維護也不容忽視，定期檢查桿件變形、焊縫開裂、腐蝕等情況，有助于及時發現隱患，延長結構使用壽命。

---

---
