鋼結構截面選擇詳解：原則、類型、驗算與工程實踐
鋼結構截面的選擇是結構設計的核心環節，直接影響安全性、經濟性與施工可行性。其選型需遵循“安全可靠、經濟合理、技術先進”的原則，依據《鋼結構設計標準》（GB 50017-2017）系統推進，主要流程包括：荷載分析 → 初選截面 → 強度與穩定性驗算 → 經濟性優化。

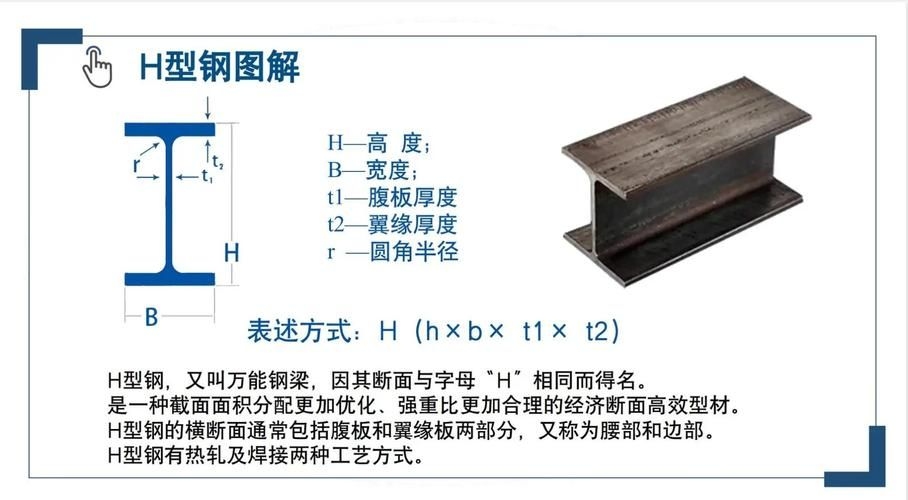

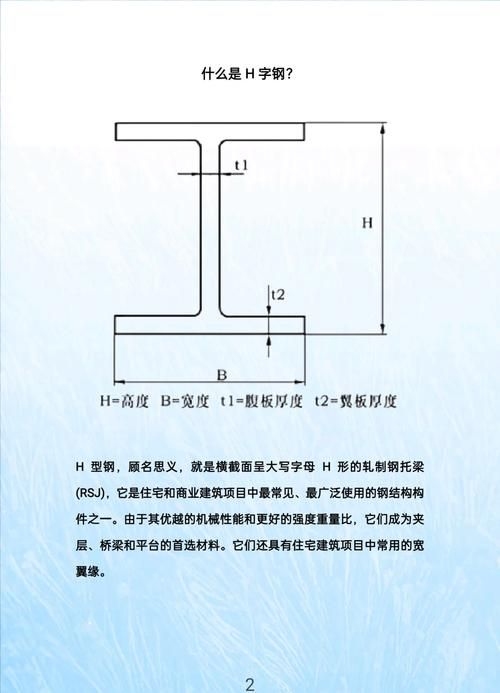

一、截面類型與適用場景
不同構件對截面性能要求各異，常見截面類型及其適用場景如下：

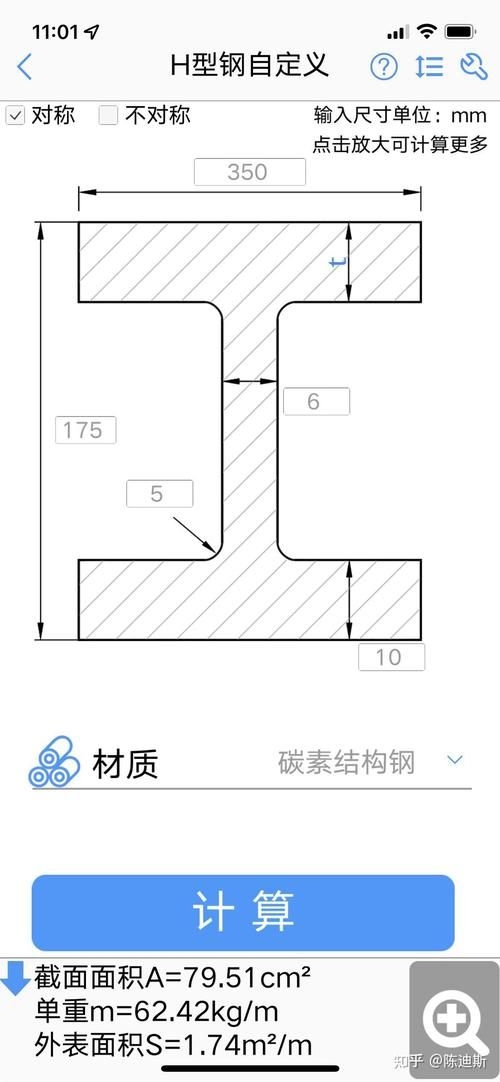

表格| 截面類型 | 結構特征 | 優勢 | 典型應用場景 |
|---|---|---|---|
| H型鋼 | 翼緣平行、等厚，腹板居中 | 截面模量大、抗彎抗扭性能優、焊接便捷、用鋼量省 | 高層建筑框架梁柱、大跨度廠房主梁、橋梁主桁架 |

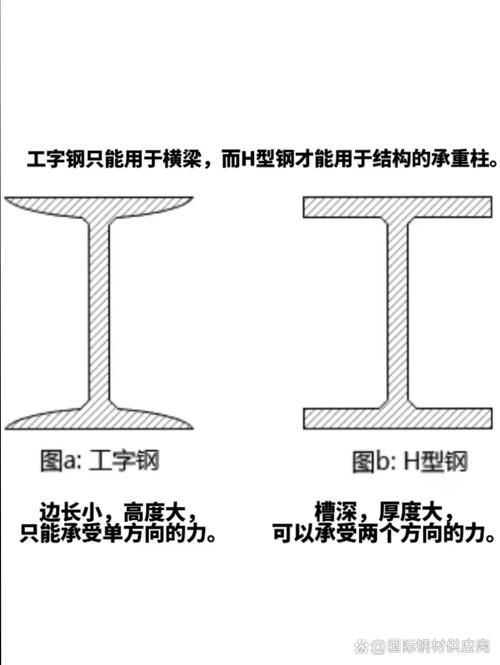

| 工字鋼 | 翼緣內側有1:6斜度，外薄內厚 | 加工成熟、成本較低 | 中小型梁、吊車梁、非關鍵支撐構件 |
| 箱型截面 | 封閉式四邊形空心結構 | 抗扭剛度極高、整體穩定性好、隱蔽性強 | 高層核心筒柱、大跨度懸挑結構、抗震關鍵構件 |
| 圓管/方管 | 中空圓形或方形截面 | 受力均勻、風阻小、節省材料 | 高層建筑立柱、空間桁架弦桿、塔架、網架結構 |
H型鋼因截面面積分布更合理，已成為現代鋼結構的主流選擇，其強重比優于傳統工字鋼約15%~20%。
二、選型核心步驟與驗算方法

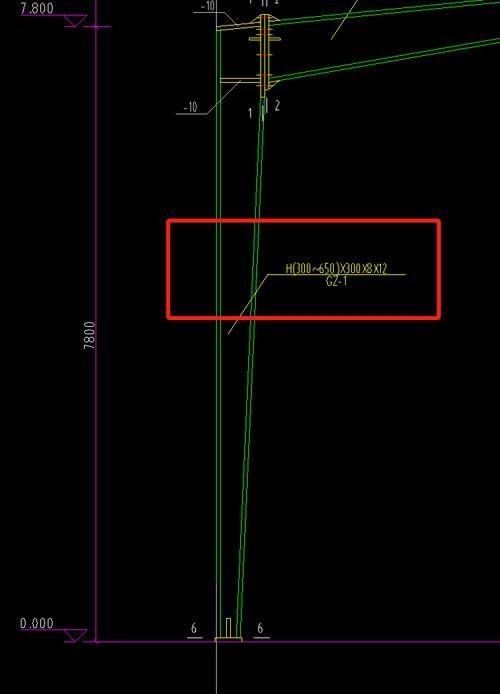

初選截面
- 梁：高度取跨度的1/12~1/18（簡支），1/15~1/25（連續）；寬高比宜為1:2~1:2.5。
- 柱：長細比控制在60左右為經濟區間；截面尺寸可按層高1/12初估。
強度驗算
- 彎曲應力：σ=WM≤f
- 剪應力：τ=ItwVS≤fv
- 組合應力：按《GB 50017》第4.1.1條進行等效應力校核。
穩定性驗算（關鍵環節）
- 整體穩定：φAN≤f，其中φ為軸心受壓構件穩定系數，由長細比λ查表確定。
- 局部穩定（翼緣與腹板）：
- 翼緣寬厚比：b
- 翼緣寬厚比：b
