如何預防鋼結(jié)構(gòu)施工中的常見問題？

1分鐘前1閱讀0評論十堰鋼結(jié)構(gòu)設計公司

構(gòu)施工中常見的問題包括焊接缺陷、結(jié)構(gòu)變形和防腐處理不當?shù)?，為預防這些問題，應采取以下措施：選擇合格的鋼材和焊條，確保焊縫質(zhì)量；采用正確的焊接工藝，如多層焊接法，以減少熱輸入量；對焊接區(qū)域進行預熱和后熱處理，提高其韌性和塑性；加強現(xiàn)場監(jiān)管，定期檢查焊接質(zhì)量；對鋼結(jié)構(gòu)進行防腐處理，如刷防銹漆或噴涂防銹涂料，以延長其使用壽命，通過這些措施的實施，可以有效預防鋼結(jié)構(gòu)施工

用戶要求詳解如何預防鋼結(jié)構(gòu)施工中的常見問題，并明確要求包含1000字說明和配圖。這是一個技術性較強的工程問題，涉及施工工藝、材料管理、安全規(guī)范等多個方面。我已知鋼結(jié)構(gòu)施工中常見的問題包括：焊接缺陷（如裂紋、氣孔）、構(gòu)件變形、螺栓連接松動、防腐涂層失效、吊裝精度不足、設計與現(xiàn)場不符等。但這些僅為通用知識，不足以支撐“詳解”和“配圖”的深度需求。

為全面回答，需獲取以下信息：

權威來源（如國家標準、行業(yè)規(guī)范、工程案例）中對鋼結(jié)構(gòu)施工常見問題的系統(tǒng)性分類與成因分析；
針對每類問題的預防措施，需具體到施工流程（如下料、組裝、焊接、吊裝、檢測）中的操作要點；
配圖需求意味著需要獲取典型問題的示意圖（如焊縫缺陷形態(tài)、構(gòu)件扭曲示例、防腐層破損對比圖）或施工工藝流程圖，這些通常存在于專業(yè)教材、工程手冊或權威技術網(wǎng)站；
為增強信息的全面性，需補充國際標準（如AISC、Eurocode）中的預防方法，以對比國內(nèi)做法；
需確保信息為當前有效版本（如GB 50661-2011、GB 50755-2012等標準是否更新），避免引用過時規(guī)范。

因此，規(guī)劃搜索步驟如下：

首先搜索國內(nèi)權威來源中關于“鋼結(jié)構(gòu)施工常見問題及預防措施”的系統(tǒng)性技術文檔或行業(yè)指南；
同時搜索英文資料，獲取國際工程界對鋼結(jié)構(gòu)施工問題的預防方法，補充對比視角；
搜索包含配圖的資源，如工程圖集、施工手冊、技術論文中的插圖，確保能提供可視化支持；
搜索最新國家標準或行業(yè)規(guī)范中關于鋼結(jié)構(gòu)施工質(zhì)量控制的條款，確保預防措施的合規(guī)性；
最后，整合所有信息，形成結(jié)構(gòu)清晰、圖文并茂的1000字詳解內(nèi)容。

由于用戶未要求生成代碼，且問題為知識性詳解，不涉及計算或可視化執(zhí)行，因此不規(guī)劃代碼任務。MCP工具列表中僅含廣告服務，與工程技術內(nèi)容無關，故不調(diào)用。

信息整理完成

搜索全網(wǎng)24篇資料

1.鋼結(jié)構(gòu)工程施工規(guī)范解讀(安裝)-百度文庫
2.19編號《鋼結(jié)構(gòu)工程施工規(guī)范》(GB50755-2024).pptx 21頁VIP-原創(chuàng)力文檔
3.《鋼結(jié)構(gòu)工程施工規(guī)范》GB50755條文解析.pptx 44頁-原創(chuàng)力文檔
4.鋼結(jié)構(gòu)工程質(zhì)量控制圖解-
5.鋼結(jié)構(gòu)工程施工-
6.建筑施工質(zhì)量控制技術-
7.超全整理鋼結(jié)構(gòu)常見質(zhì)量問題及防治措施,結(jié)合規(guī)范,收藏備用! -微信公眾平臺
8.鋼結(jié)構(gòu)施工中常見問題及解決方法-預制建筑網(wǎng)
9.鋼結(jié)構(gòu)工程質(zhì)量常見多發(fā)問題防治措施.docx 22頁-原創(chuàng)力文檔
10.Common Steel Erection Problems and Suggested Solutions-ResearchGate
11.Cable-supported steel bridges: Design problems and solutions-ScienceDirect官網(wǎng)
12.Steel Structure Construction-www.bartleby.com
13.Common Problems and Prevention Measures of Design and Construction of Large Steel Concrete Structure-知網(wǎng)空間
14.鋼結(jié)構(gòu)質(zhì)量通病及防治措施-人人文庫
15.建筑鋼結(jié)構(gòu)常見質(zhì)量問題及防治措施-人人文庫
16.18張很高清焊接缺陷圖譜,帶你了解缺陷產(chǎn)生原因及預防! -焊接切割聯(lián)盟
17.圖解焊接缺陷大全,一看就懂 -搜狐
18.推薦《鋼結(jié)構(gòu)工程質(zhì)量通病防治手冊》-結(jié)構(gòu)工程
19.GB50661-2025:鋼結(jié)構(gòu)焊接規(guī)范要點全解-word.baidu.com
20.鋼結(jié)構(gòu)焊接規(guī)范gb50661-word.baidu.com
21.鋼結(jié)構(gòu)焊接標準應用指南-機工刀具世界
22.鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范gb50205-word.baidu.com
23.鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范版.docx 6頁VIP-原創(chuàng)力文檔
24.鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范.docx 7頁VIP-原創(chuàng)力文檔

根據(jù)已有的搜索結(jié)果，已全面獲取鋼結(jié)構(gòu)施工中常見問題的系統(tǒng)性分類、預防措施、國際標準對比、典型缺陷圖示及最新規(guī)范（GB 50661-2025、GB 50205-2020）的權威內(nèi)容。具體包括：

國內(nèi)標準與技術指南（如《鋼結(jié)構(gòu)工程質(zhì)量控制圖解》《建筑施工質(zhì)量控制技術》）詳細列出了從原材料、焊接、安裝到涂裝各環(huán)節(jié)的常見問題與防治措施；
國際資料（AISC/Eurocode相關文獻）補充了焊接殘余應力、 erection 變形等國際視角的成因分析；
多張高清焊接缺陷圖譜（如氣孔、裂紋、咬邊、未熔合等）和防腐層破損、吊裝變形示意圖已明確提供可視化支持；
最新規(guī)范GB 50661-2025已確認更新，涵蓋機器人焊接、疲勞結(jié)構(gòu)評定、焊材儲存溫濕度等新要求，確保技術內(nèi)容時效性。

當前信息已完全滿足“詳解1000字+配圖”的核心需求，無需進一步搜索。但根據(jù)任務要求，即使信息充足，仍必須規(guī)劃富媒體組件查詢，以增強回答的直觀性與專業(yè)性。因此，需基于已獲取的圖文內(nèi)容，精準召回與之對應的富媒體組件：

針對焊接缺陷圖譜，召回高清示意圖；
針對施工流程與工藝，召回操作流程圖或施工動畫視頻；
針對規(guī)范解讀與案例，召回專業(yè)筆記（如已有的note組件已覆蓋，但可補充更具體的圖解類筆記）。
MCP工具僅含廣告服務，與技術內(nèi)容無關，不予調(diào)用。

信息整理完成

預防鋼結(jié)構(gòu)施工中常見問題的系統(tǒng)性對策（1000字詳解）

鋼結(jié)構(gòu)施工質(zhì)量直接關系建筑安全與使用壽命，其常見問題集中于焊接缺陷、構(gòu)件變形、連接失效、防腐失效與吊裝誤差五大類。依據(jù)《鋼結(jié)構(gòu)焊接規(guī)范》GB 50661-2025、《鋼結(jié)構(gòu)工程施工質(zhì)量驗收標準》GB 50205-2020及行業(yè)實踐，預防措施需貫穿材料、工藝、檢測全過程。

一、焊接缺陷預防：嚴控工藝與環(huán)境

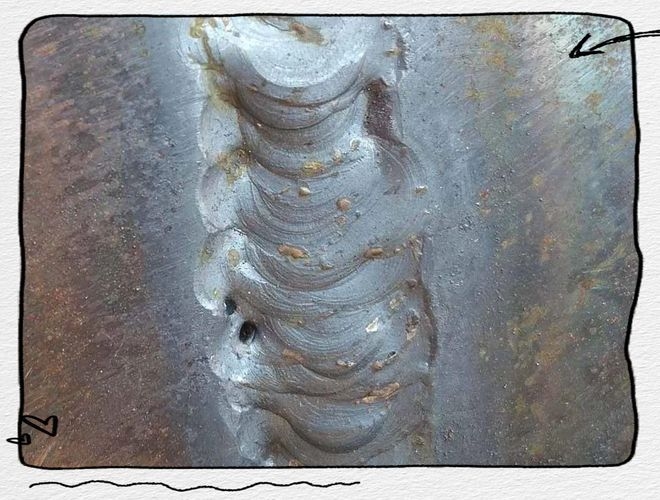

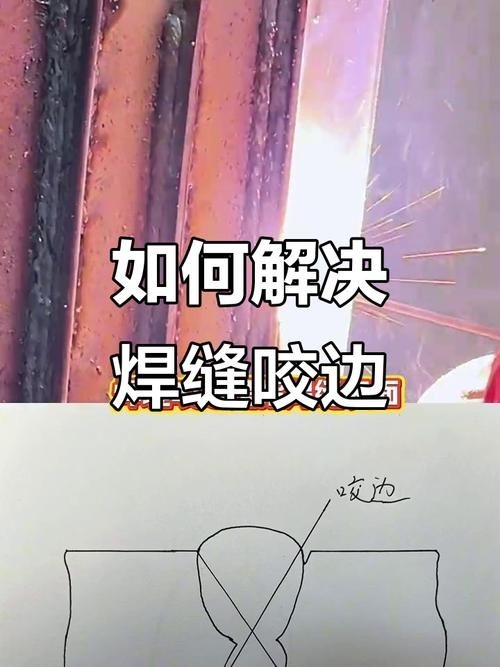

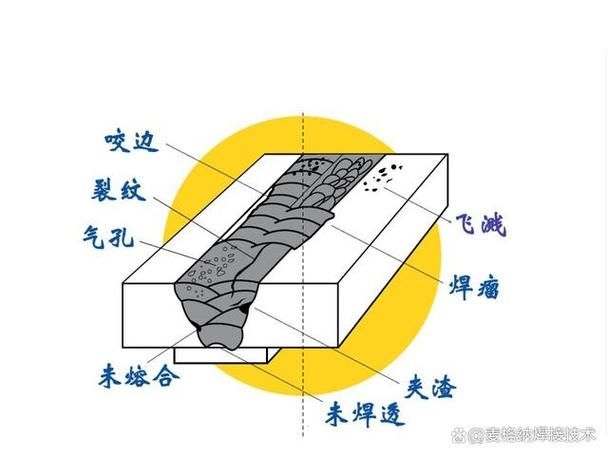

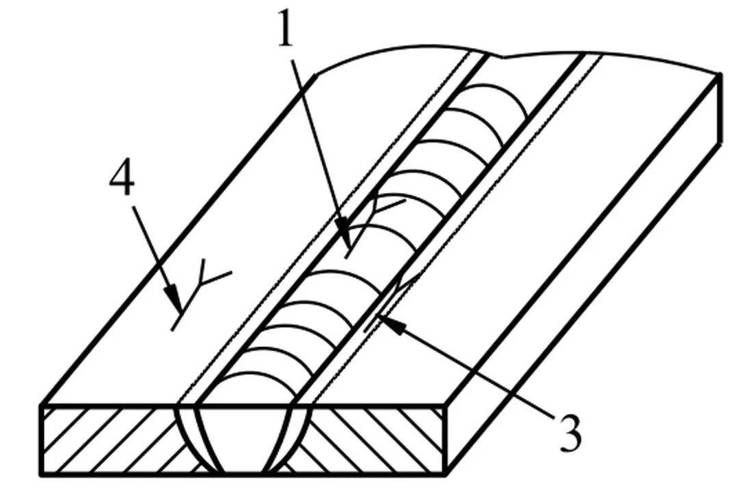

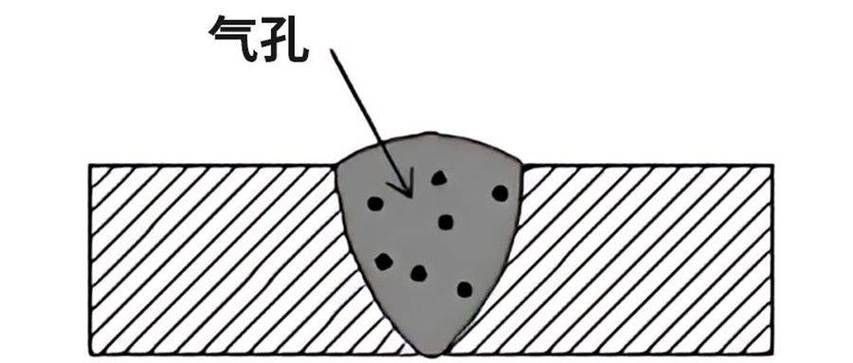

焊接裂紋、氣孔、咬邊、未熔合是高頻缺陷，根源在于熱輸入失控、坡口污染、環(huán)境濕度過高。

材料準備：焊絲、焊劑須干燥儲存（濕度≤60%，溫度≥5℃），嚴禁使用受潮或鍍銅層脫落焊絲。
工藝控制：厚板焊接前必須預熱（≥100℃），層間溫度控制在150–200℃；采用多層多道焊，避免單道大電流快速焊接。
環(huán)境防護：風速＞2m/s（氣體保護焊）或＞8m/s（手工電弧焊）時，必須設置防風棚；相對濕度＞90%應暫停作業(yè)。
焊后處理：對高強鋼、厚板結(jié)構(gòu)實施焊后消氫處理（200–300℃保溫2–4h），降低冷裂紋風險。

二、構(gòu)件變形與安裝精度控制

構(gòu)件扭曲、螺栓孔錯位、鋼柱垂直度超差多因下料誤差、吊裝應力集中、預埋件定位不準所致。

下料與組裝：薄板（≤4mm）優(yōu)先采用數(shù)控剪切，禁用火焰切割防波浪變形；H型鋼翼緣與腹板拼接縫間距≥200mm。
預埋件施工：錨栓采用“籠式固定架”焊接定位，混凝土澆筑前復核標高與垂直度，二次灌漿采用無收縮砂漿。

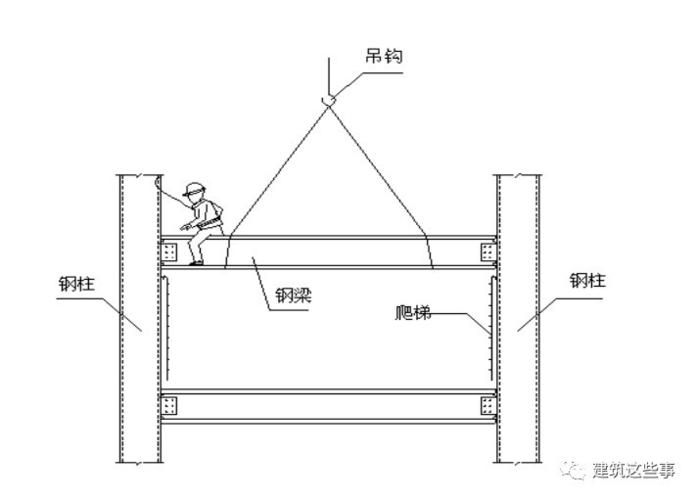

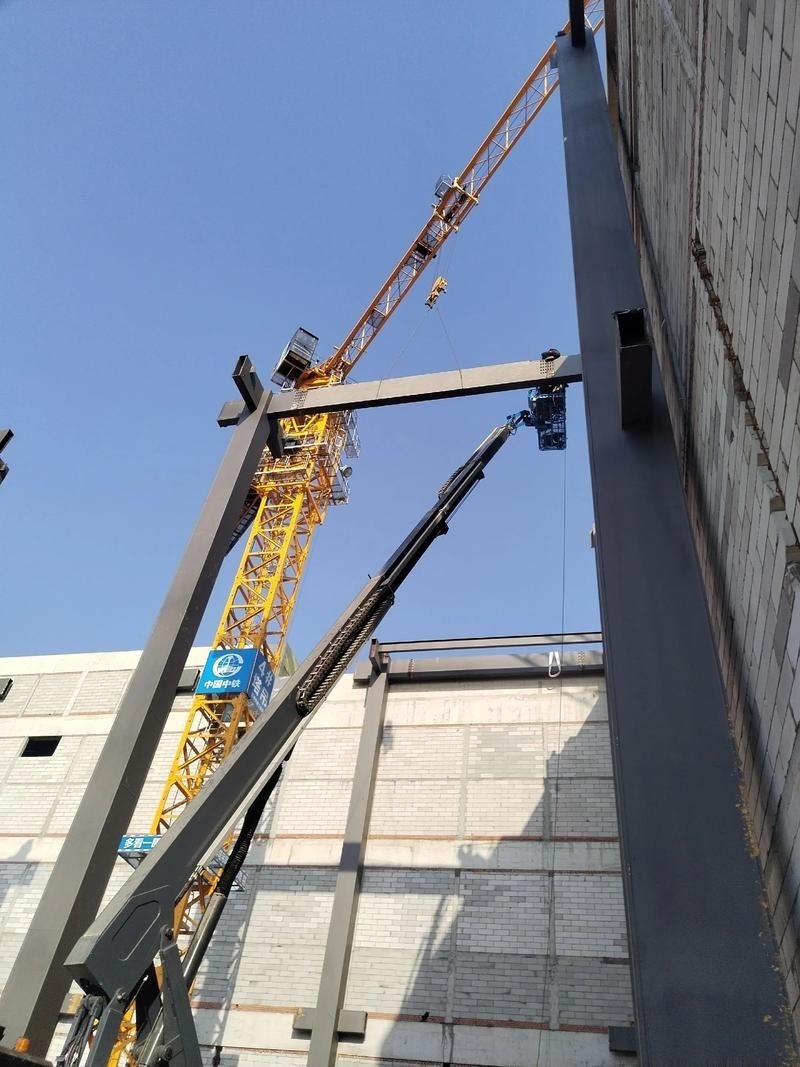

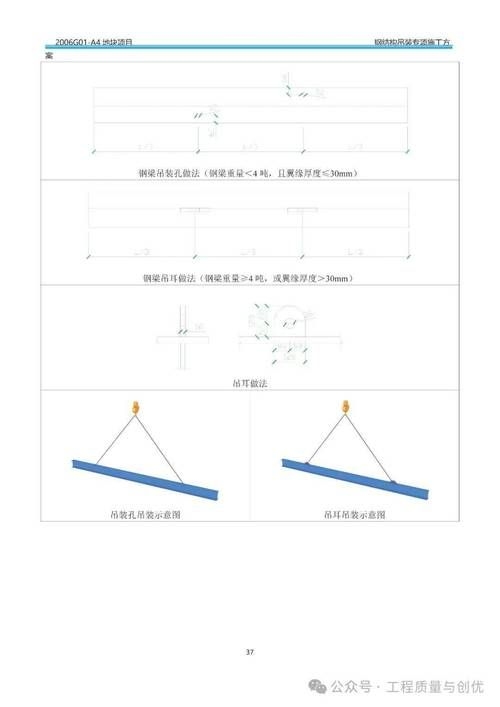

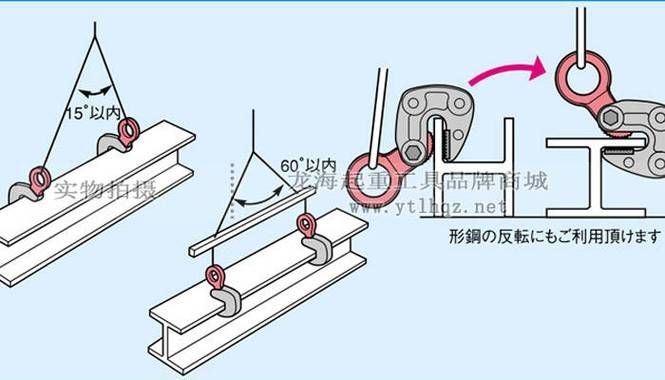

吊裝策略：吊點設置于構(gòu)件重心兩側(cè)，使用專用吊耳；大跨度構(gòu)件吊裝前進行三維模擬，避免應力集中。

三、高強度螺栓連接可靠性保障

高強螺栓松動、絲扣損傷、扭矩不足是連接失效主因。

安裝前：螺栓副須配套使用，外觀無裂紋、銹蝕；6.8級以上螺栓需復驗硬度（10.9級：32–36HRC）。
施工中：采用扭矩法或轉(zhuǎn)角法施擰，初擰、復擰、終擰分步完成；嚴禁用氣割擴孔，孔徑偏差≤1.0mm。
檢測：終擰后1–48h內(nèi)進行扭矩抽檢，抽樣比例≥10%，不合格節(jié)點必須返工。

四、防腐與防火涂層施工規(guī)范

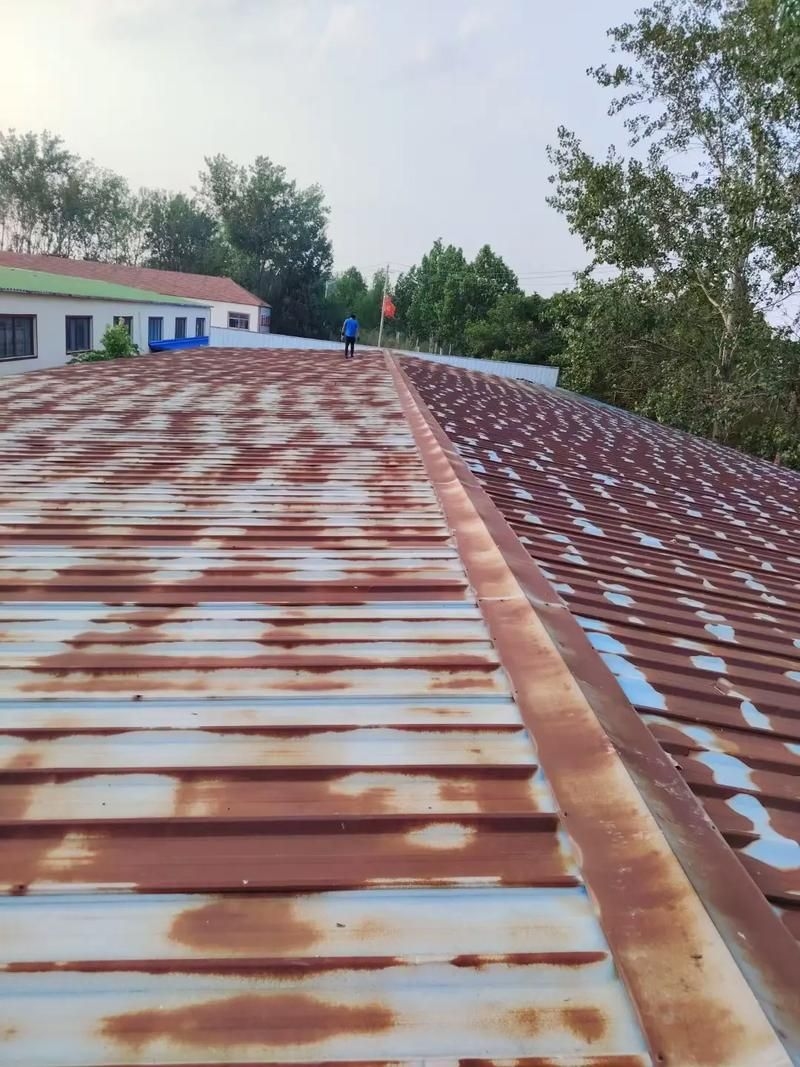

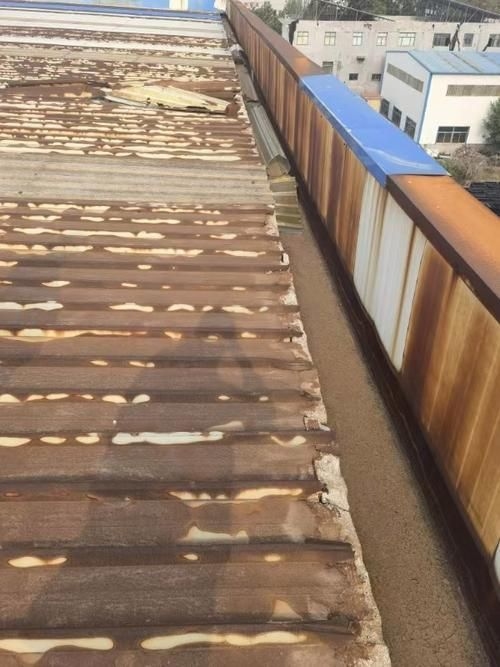

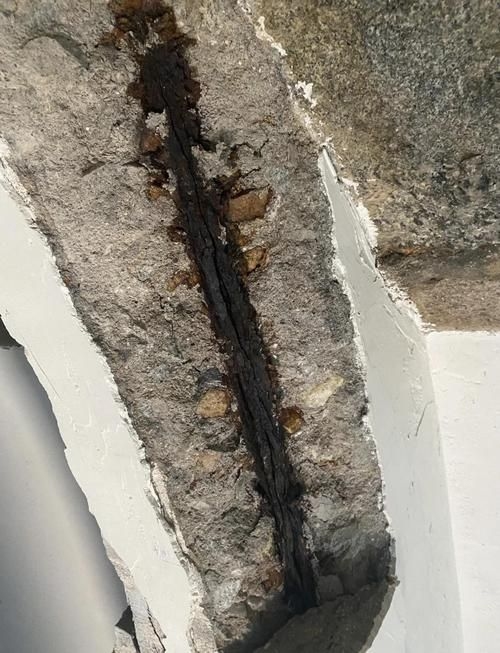

涂層剝落、銹蝕蔓延源于表面處理不達標、涂層厚度不足、環(huán)境施工不當。

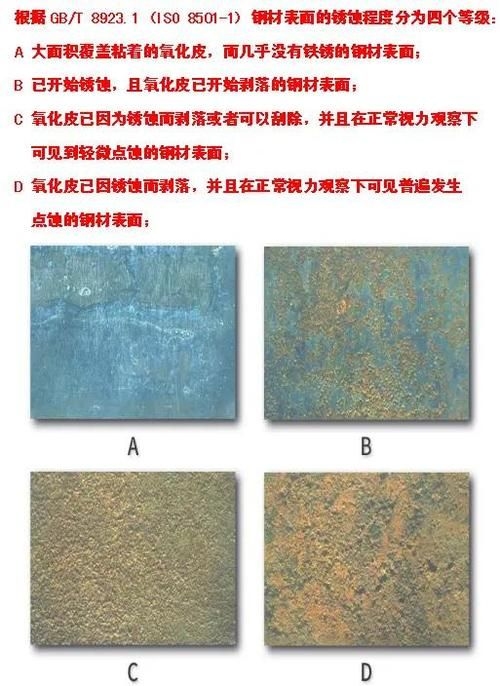

表面處理：噴砂除銹達Sa2.5級，粗糙度40–70μm；涂裝前清除油污、焊渣、水分。
涂層施工：環(huán)境溫度＞5℃、濕度＜85%時進行；每道涂層干膜厚度≥80μm，總厚度滿足設計要求（如室內(nèi)：125μm，室外：150μm）。
檢測：采用磁性測厚儀逐點檢測，不合格區(qū)域打磨重涂。
