光伏電表安裝詳解（北京戶用場景）

光伏電表（即雙向計量電能表）是戶用分布式光伏發電系統并網的核心計量設備，用于精確記錄發電量、上網電量與用電量，實現“自發自用、余電上網”結算。在北京地區，安裝須嚴格遵循國家及國網北京電力公司規范，以下為完整操作流程與技術要點。

一、安裝前準備

• 系統類型確認：北京戶用光伏系統多為220V單相輸出，逆變器容量≤5kW，需配置單相雙向智能電表，符合《DL/T 448-2000》Ⅲ類計量裝置要求，具備RS485通信、電量凍結、反向計量功能。
• 報裝流程：通過“網上國網”APP提交并網申請，提供房產證、身份證、系統設計方案。國網北京電力將在7個工作日內出具《并網接入方案》，明確電表安裝位置與產權分界點（通常為用戶配電箱內）。
• 設備選型：電表型號需經北京電力認可（如安科瑞DJSF1352-RN、海興XJ-2000等），嚴禁使用普通單向電表。配套設備包括：隔離開關、浪涌保護器（SPD）、接地端子排。

二、安裝位置與環境要求

• 安裝高度：電表面板距地面1.4–2.2米，符合人體工程學，便于抄表與運維。
• 安裝環境：必須置于干燥、通風、無陽光直射的室內配電箱內，遠離浴室、廚房等潮濕區域。環境溫度應保持在-25℃至+60℃，濕度≤95%。
• 空間要求：電表箱周邊預留≥10cm操作空間，避免遮擋，確保散熱與檢修便利。
• 北京特殊規定：根據《北京市分布式光伏發電工程技術規范》，屋頂光伏組件安裝高度不宜超過2.5m，電表箱應與光伏組件保持安全距離，避免雷擊二次放電。

三、安裝與接線規范

核心原則：斷電操作、極性正確、可靠接地

1. 斷電確認：關閉逆變器輸出開關與用戶總斷路器，使用電筆檢測所有接線端子無電壓。
2. 電表固定：采用壁掛式安裝，使用水平儀校準，螺絲扭矩≥2N·m，確保穩固。
3. 接線順序（單相雙向電表，6端子型）：
   • 進線端（電網側）：L1（火線）接端子1，N（零線）接端子4；
   • 出線端（負載側）：L1接端子3，N接端子6；

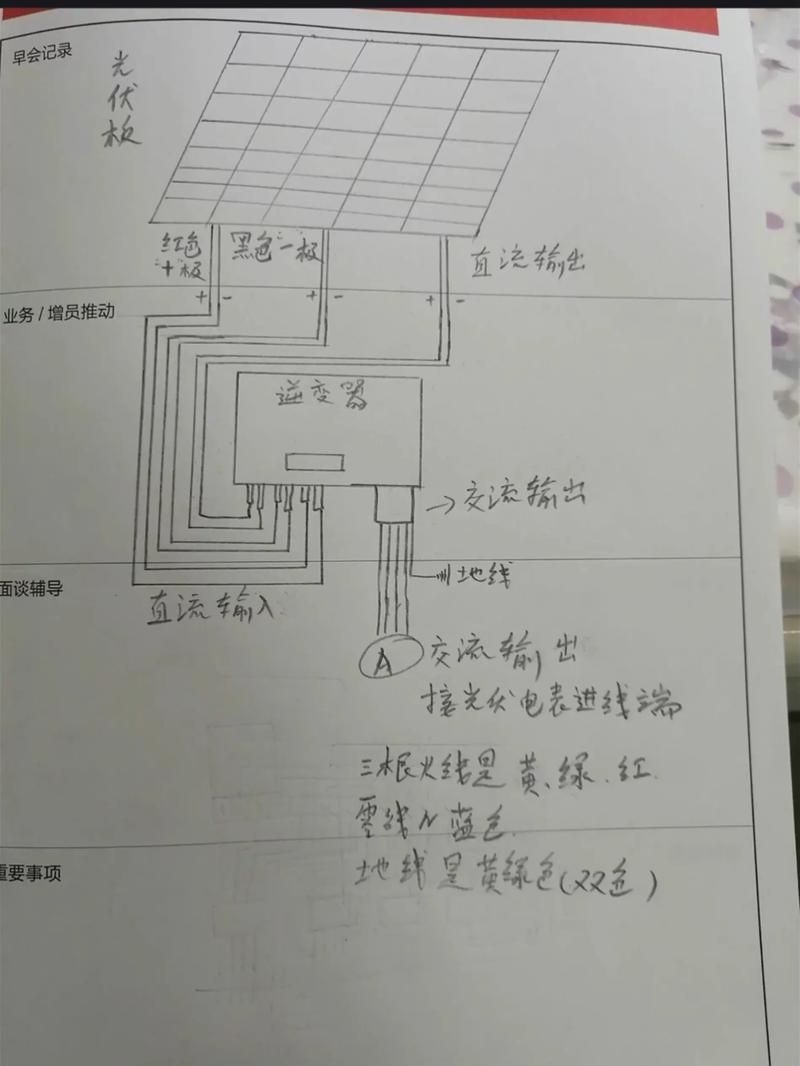

   • 逆變器輸出：接入端子1與4（即電網進線端），實現“發電→電網”正向計量；
   • 用戶負載：從端子3與6引出，供家庭使用，實現“電網→用戶”反向計量。

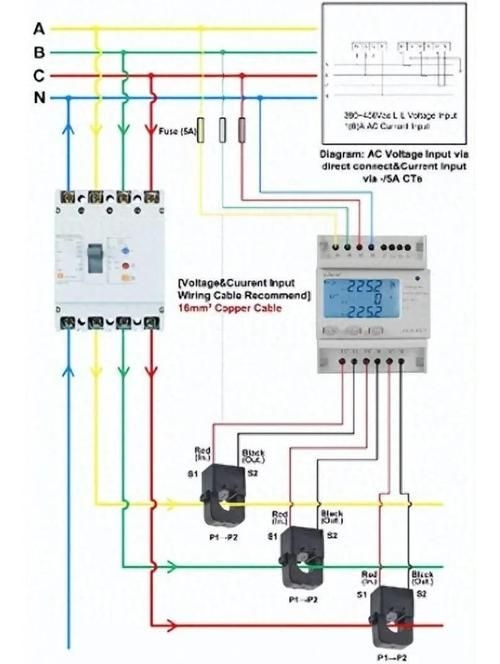

4. 電流互感器：若為外置CT型電表，S1端子必須朝向電源側（電網），嚴禁開路，線徑≥2.5mm2銅芯線。
5. 接地保護：
   • 電表箱金屬外殼必須可靠連接至接地母排；
   • 接地電阻≤4Ω，采用熱鍍鋅扁鋼或銅包鋼接地極；
   • 與光伏支架、逆變器外殼形成等電位連接，防止雷擊電位差。

四、防雷與安全防護

• 直擊雷防護：若電表箱位于屋頂附近，應與建筑避雷帶保持≥3m距離，避免雷電直擊。
• 感應雷防護：在逆變器交流輸出側與電表進線端并聯安裝Ⅱ級SPD浪涌保護器，抑制雷電過電壓。
• 接地系統：光伏系統直流側、交流側、金屬支架、電表箱均需接入統一接地網，形成低阻抗泄流通道。
• 禁止錯誤：
  • 接線反向（L1接錯端子）導致計量誤差；
  • 未安裝SPD或接地不良引發設備燒毀；
  • 使用鋁線或非標線纜，造成過熱起火。

五、調試與驗收

1. 通電測試：先合上逆變器，觀察電表是否正常顯示正向（發電）與反向（用電）電量。

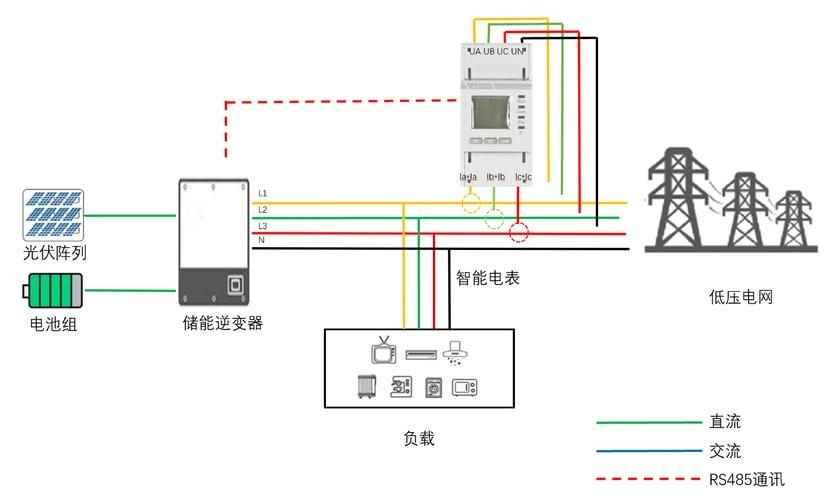

2. 通信驗證：確認電表RS485接口與集中器通信正常，數據可上傳至“網上國網”平臺。
3. 供電公司驗收：提交電表銘牌、合格證、接地電阻測試報告，由電力公司現場核查并簽署《并網驗收意見書》。
4. 正式并網：驗收通過后，電力公司加裝封印，系統方可正式發電上網。

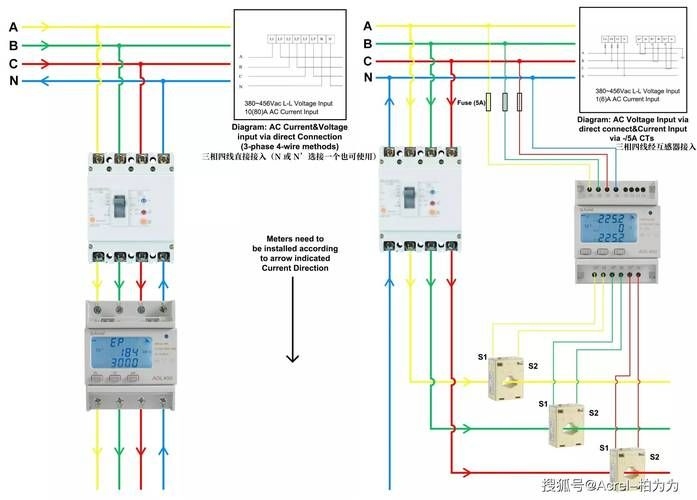

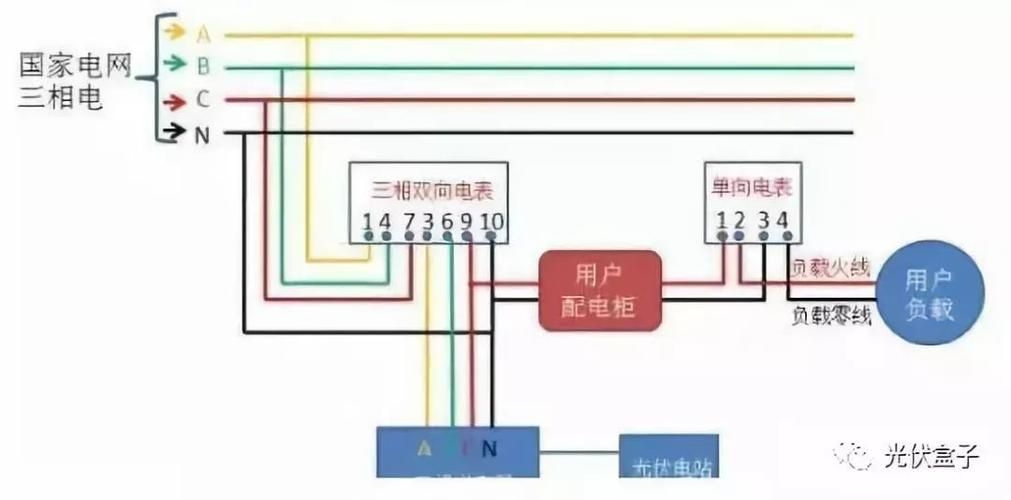

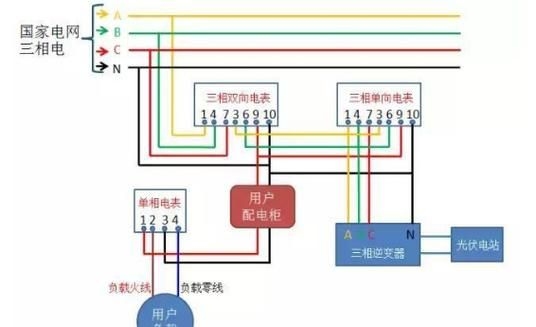

六、關鍵圖示參考

七、北京地區特別提示

• 內線工程由用戶負責：電表箱至用戶負載的線路、開關、保護裝置需由持有《承裝（修、試）電力設施許可證》的電工施工。
• 嚴禁“先裝后報”：未經審批擅自安裝，將被強制拆除且不予并網。
• 推薦使用范本合同：依據中國光伏行業協會《戶用光伏產品銷售安裝合同（范本）》簽訂協議，保障權益。

本安裝流程依據GB/T 19964-2024、國網北京電力《供電接入服務指引》及DL/T 448-2000編制，適用于北京地區戶用光伏系統。施工前請務必咨詢當?shù)毓╇姞I業廳，獲取最新技術要求。
