桁架結構圖的尺寸標注是鋼結構施工圖繪制中的關鍵環節，直接影響構件加工、安裝精度與結構安全性。以下是系統性的標注方法詳解：

一、基本標注原則

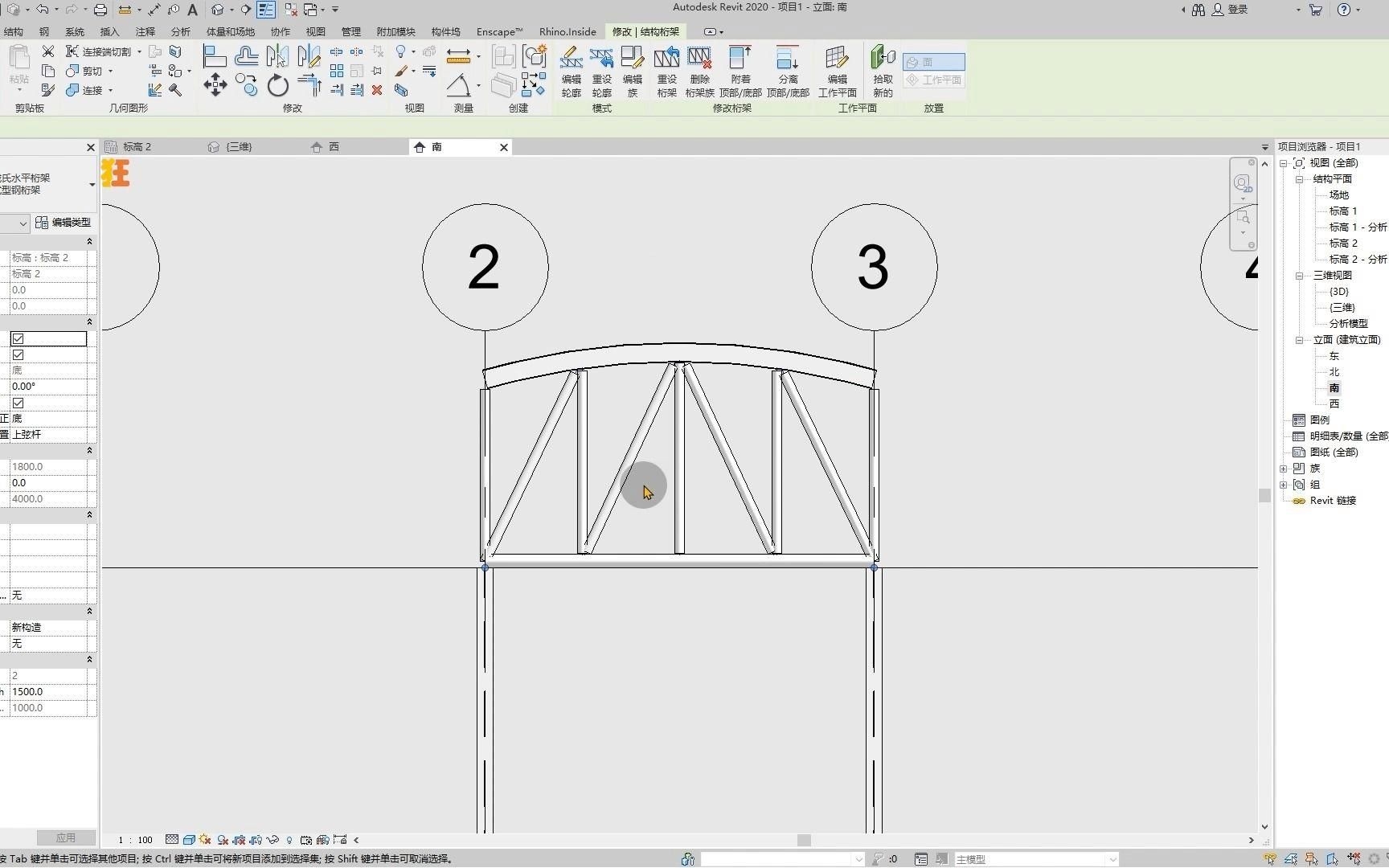

桁架結構圖通常采用單線圖表示幾何尺寸，桿件的軸線長度應標注在構件上方。這種表達方式簡潔清晰，適用于平面圖、立面圖及節點詳圖。

• 對稱桁架：當桿件布置和受力均對稱時，可僅繪制半榀桁架。左半部分標注幾何軸線尺寸，右半部分標注內力設計值。
• 非對稱桁架：上方標注幾何尺寸，下方標注內力值；豎桿則左側標尺寸，右側標內力。

二、比例尺與圖紙布局

施工圖常采用雙比例繪制：

• 桿件軸線尺寸用1:20～1:30
• 節點細節用1:10～1:15，重要節點可放大以清晰表達焊縫、螺栓孔等細節

圖紙布局建議：

1. 左上角繪制桁架簡圖（單線），左半標注軸線尺寸，右半標注內力
2. 中央為主視圖與上下弦平面圖
3. 右上角設材料表，列明編號、規格、長度、數量（正/反）、重量等信息

三、構件與節點標注細節

1. 零部件編號
   所有構件需統一編號，相同零件用同一編號；若為鏡像對稱，材料表中注明“正”“反”即可。

2. 焊縫與螺栓標注
   按《建筑結構制圖標準》（GB/T 50105）執行，使用標準焊縫符號，工地安裝焊縫需標注符號以便拼接。

3. 特殊加工要求
   如切角、削棱、孔洞直徑、焊縫尺寸等，均應在圖中明確標注。

4. 文字說明區
   圖紙應包含以下說明：

   • 鋼材牌號、焊條型號
   • 焊接方法與質量要求
   • 防銹處理方式
   • 運輸、安裝與制造特殊要求

四、尺寸簡化標注技巧

為提升圖紙可讀性，可采用以下簡化方式：

• 等長桿件：用“n×L=總長”形式標注
• 相同構造（如孔、槽）：只標注一個，其余省略
• 對稱結構：尺寸線超過對稱符號，數字按全尺寸標注
• 多構件差異：用字母代替變化尺寸，另附表格說明

五、材料表與信息整合

材料表是施工配料與用鋼量計算的重要依據，應包含：

該表還可用于起重與運輸設備配置參考。
