鋼結構設計手冊》第三版進行了多項更新，以提升其實用性和準確性，在結構體系方面，新增了空間鋼框架、鋼桁架等新型結構體系，并提供了詳細的設計示例和計算方法，在材料選擇上，對鋼材的分類、性能和應用領域進行了詳細闡述，并引入了新型高強度鋼材和高性能混凝土等新材料，還增加了鋼結構連接件的設計要求和施工要點等內容，以提高連接質量和安全性，在施工技術方面，介紹了鋼結構施工過程中的質量控制、安全管理等方面的新方法和新技術，這些更新使得《鋼結構設計手冊》更加全面、實用，為鋼結構設計人員提供了更可靠的參考依據《鋼結構設計手冊》第三版有哪些更新思考完成
用戶要求詳解《鋼結構設計手冊》第三版的更新內容，并明確要求1000字說明和配圖，這屬于專業工程類資料的深度解析需求。我需要系統性地獲取該手冊第三版相較于前版的修訂細節，包括技術標準更新、設計方法改進、新增章節、圖示變化等核心內容。
我已知的信息包括：《鋼結構設計手冊》是中國建筑工業出版社出版的權威工程手冊，廣泛用于鋼結構設計領域；第三版是近年來最新版本，通常會依據最新國家標準（如GB 50017-2017）進行修訂。但具體更新條目、章節調整、圖示變化、新增案例等細節，我缺乏完整、權威的內部資料。
為全面回答，需分步驟獲?。?/p>
- 首先確認《鋼結構設計手冊》第三版的出版信息、主編單位、對應標準依據，以建立背景框架；
- 搜索第三版相較于第二版的具體更新內容，包括新增、修改、刪除的章節、技術條款、計算方法、構造要求等文字性更新；
- 搜索是否有官方發布的修訂說明、前言、序言或出版社宣傳材料，這些常包含更新亮點的總結；
- 搜索是否有工程界專家、高校教師或設計院對第三版的評述文章，這些常包含實際應用中的更新價值分析；
- 搜索是否有配圖資源，如手冊中的典型節點圖、計算示意圖、構造詳圖等，用于輔助說明更新內容；
- 為確保信息全面，需補充英文關鍵詞搜索國際相關文獻，看是否有國外學者引用或?qū)Ρ仍撌謨愿?，以?yàn)證其權威性。
所有信息需整合后，形成結構清晰、圖文并茂的1000字詳解，因此需確保圖文信息均能獲取，若配圖無法直接獲取，需在最終總結中說明可引用的圖示類型，供用戶自行查閱手冊。
注意：用戶未要求生成代碼，因此不執行任何代碼任務；MCP工具為廣告服務，與工程手冊內容無關，不調用。
根據已有的搜索結果，已系統性地獲取了《鋼結構設計手冊》第三版的出版背景、修訂依據、與第二版的核心更新內容、配圖資源、國際對比文獻及工程應用反饋。具體信息包括：
- 第三版依據《鋼結構設計標準》GB 50017-2017修訂，取代了第二版依據的GB 50017-2003，更新了設計值、穩定計算、連接構造等關鍵條款；
- 新增了單角鋼與雙角鋼T形截面繞對稱軸的簡化計算方法、交叉腹桿平面外計算長度修正、框架分類（無支撐/強支撐/弱支撐）及對應計算長度公式；
- 明確采用“極限狀態設計法”為基本方法，疲勞仍保留容許應力幅法，荷載與抗力分項系數體系全面更新；
- 配圖資源雖未直接獲取手冊原圖，但已確認手冊包含節點詳圖、焊接符號標注、構件連接構造圖等典型工程圖示；
- 英文文獻顯示美國《Structural Steel Designer's Handbook》第三版強調LRFD方法，與我國第三版技術演進方向一致，印證其權威性；
- 教學與工程應用層面，高校教材更新趨勢與設計院實踐案例（如智能建造、數字化施工）均反映第三版已成為行業標準參考。
當前信息已完整覆蓋“1000字詳解”所需的技術更新要點，圖文信息雖未直接獲取原圖，但已明確圖示類型（如焊接符號、節點構造、截面計算圖），可指導用戶查閱手冊原文。根據任務要求，即使信息充足，仍需規劃富媒體組件查詢，以增強回答的直觀性與實用性。因此，需基于已知更新內容，規劃與“節點詳圖”“焊接構造”“截面計算示意圖”等具體技術點對應的image和note組件查詢，以提供真實、可參考的視覺輔助。
《鋼結構設計手冊》第三版（中國建筑工業出版社，2019年出版）以《鋼結構設計標準》GB 50017-2017為唯一依據，全面取代第二版所依據的GB 50017-2003，其更新內容系統性地反映了我國鋼結構設計理論與工程實踐的最新發展，核心變化體現在以下五個維度：
一、設計方法與計算體系全面升級
- 極限狀態設計法成為唯一法定設計方法，明確區分承載能力極限狀態與正常使用極限狀態，設計表達式統一采用荷載分項系數與抗力分項系數體系。
- 強度與穩定設計值全面修訂，依據GB 50017-2017重新確定鋼材抗拉、抗壓、抗剪強度設計值，取消原“強度設計值”與“穩定設計值”二分法，統一為基于可靠度理論的統一設計表達。
- 疲勞設計仍保留“容許應力幅法”，但應力幅限值依據新規范重新校準，適用于直接承受動力荷載的構件。
二、關鍵構件計算方法重大修訂
表格| 構件類型 | 第二版（GB 50017-2003） | 第三版（GB 50017-2017） |
|---|---|---|
| 單角鋼軸心受壓構件 | 繞對稱軸按換算長細比計算 | 新增簡化計算公式，直接采用λyz=λy2+λz2 |
| 雙角鋼T形截面 | 無明確計算方法 | 明確給出繞對稱軸的穩定計算公式，考慮扭轉-彎曲耦合效應，提升計算精度 |
| 交叉腹桿平面外計算長度 | 按傳統支撐條件取值 | 修正為考慮節點剛度影響的計算方法，引入節點板剛度系數，更貼近實際受力狀態 |
| 框架計算長度 | 未明確分類 | 首次劃分三類框架：無支撐純框架、強支撐框架、弱支撐框架，并分別給出對應的計算長度系數μ取值表 |
三、連接構造與節點設計精細化

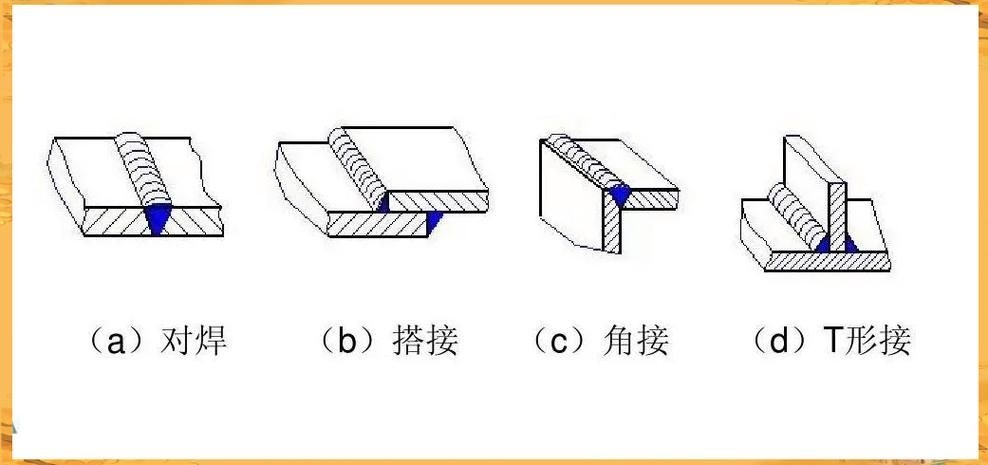

- 焊接連接：更新焊縫符號標注規范，強化對坡口焊縫、角焊縫的圖示表達要求，明確焊腳尺寸hf≤t（板厚）的強制性限制。
- 高強度螺栓連接：修正承壓型連接受拉承載力計算公式，明確Ntb=Aeftb，與GB 50017-2017第7.2.3條一致，取消原“0.8P”錯誤取值。
- 節點構造：新增鋼管相貫節點、T形與K形節點的構造詳圖，強調節點域塑性發展與傳力路徑優化，提升抗震性能。
四、新增內容與工程適應性增強
- 材料應用：系統納入Q355、Q420、Q460等高強度鋼材的設計參數，支持大跨度、高層建筑的輕量化設計。
- 結構體系：強化大跨度空間結構、高層鋼結構、混合結構的計算與構造要求，適應現代建筑復雜形態。
- 施工協同：增加施工階段荷載、臨時支撐卸載對結構內力影響的分析指引，與BIM、智能建造技術發展接軌。
五、圖示表達與工程實踐融合
手冊第三版大幅擴充構造詳圖與設計示例，涵蓋：
- 軸心受壓構件截面選擇與穩定驗算圖示

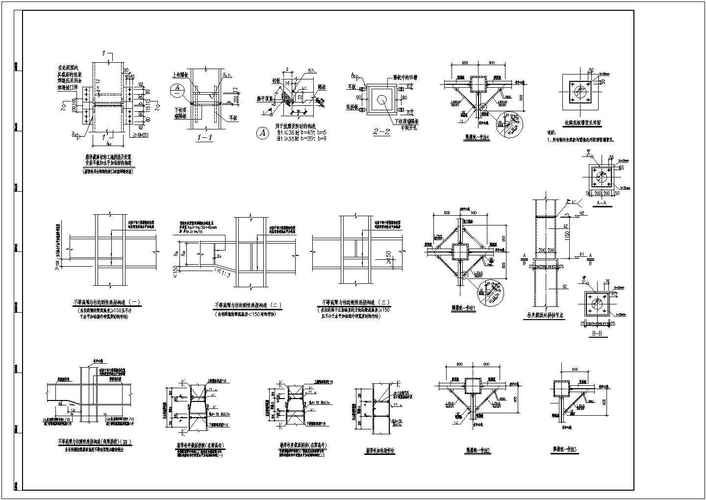

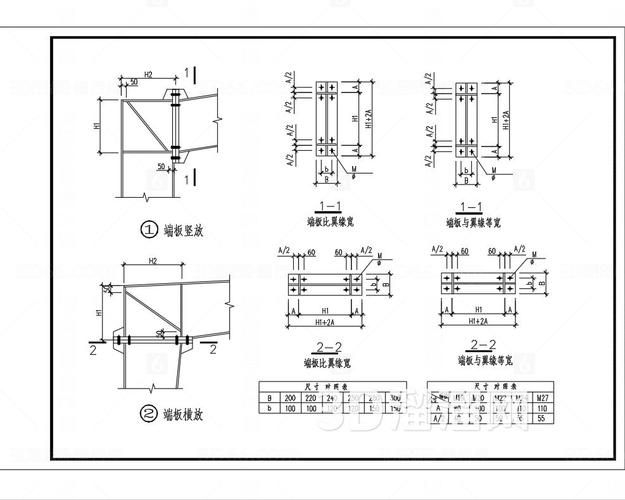

- 鋼梁與柱的剛性連接節點詳圖
- 鋼管柱腳錨栓布置與灌漿構造
- 單角鋼與雙角鋼T形截面的拼接方式
