其中：

• $\tau$τ：實測粘結強度（MPa）
• $F$F：拉拔試驗最大破壞荷載（N）
• $A$A：粘結面積（mm2），即鋼板與混凝土接觸的有效面積

根據(jù)規(guī)范，合格標準為粘結強度不低于1.5 MPa，且破壞形態(tài)應為混凝土內聚破壞（即混凝土表面剝落），而非膠層或鋼板剝離，表明粘結性能優(yōu)于基材本身。

二、驗算步驟詳解

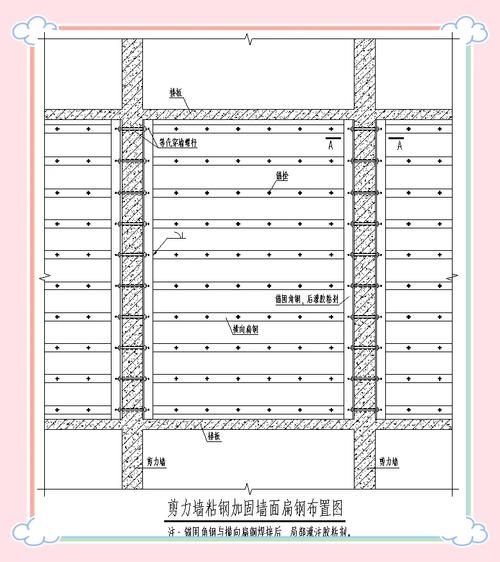

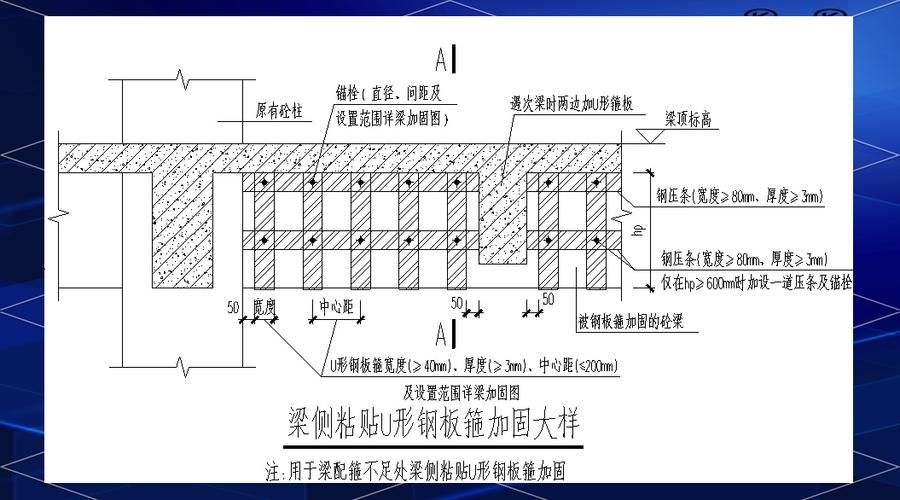

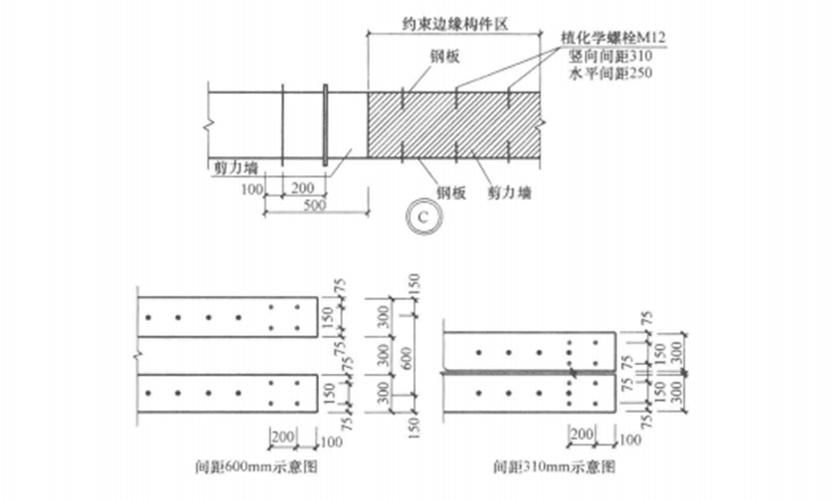

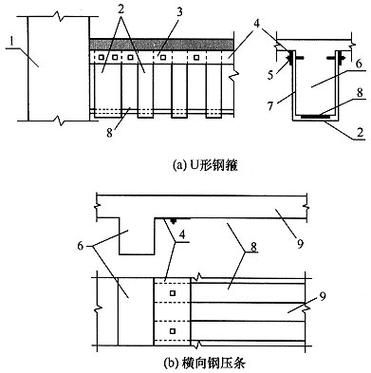

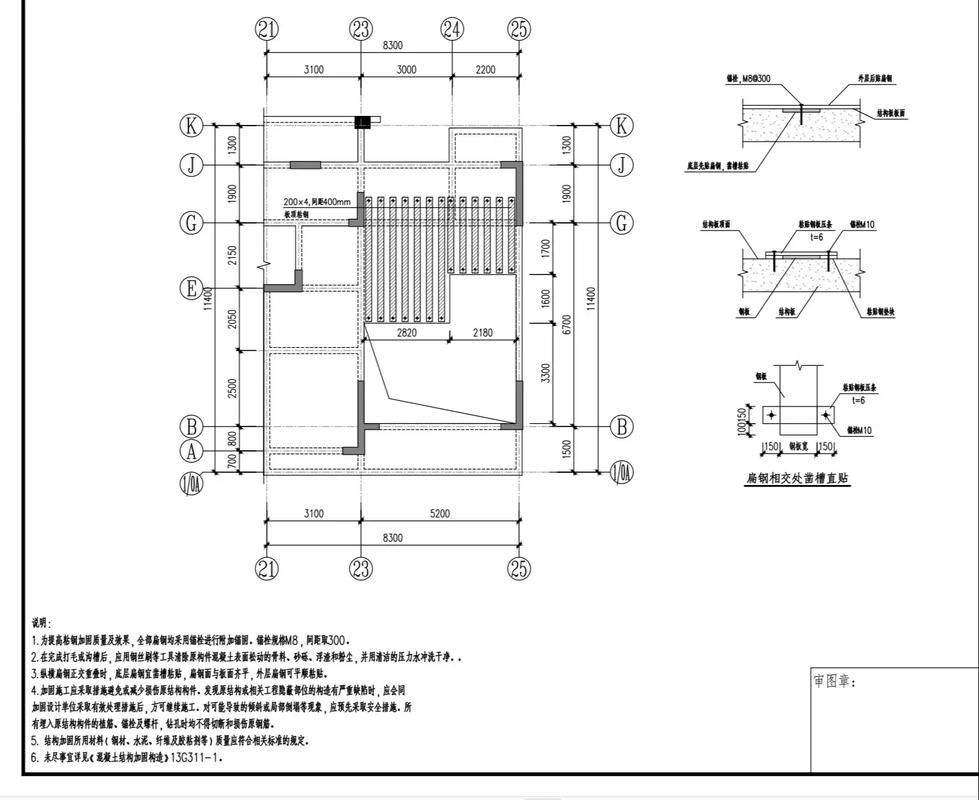

1. 表面處理
   混凝土基面需打磨至露出粗骨料（Ra≥3.2μm），清除油污、浮漿；鋼板表面噴砂至Sa2.5級或打磨至St3級，確保無銹蝕、無油污。表面粗糙度直接影響機械嵌合效應，是粘結強度的決定性因素。

2. 膠層控制
   結構膠（環(huán)氧類A級）涂布厚度應控制在2.5±0.5 mm，過厚易產生應力集中，過薄則填充不足。采用“滿涂法”或“梅花點涂法”，確保無氣泡、無空鼓。

3. 加壓固化
   粘貼后立即用夾具或螺栓施加0.1~0.3 MPa壓力，持續(xù)24~72小時，環(huán)境溫度≥5℃、濕度≤85%。固化期間嚴禁擾動。

4. 正拉粘結試驗（強制性檢測）

   • 試件制備：在加固構件附近，按相同工藝粘貼一塊100mm×100mm×10mm標準鋼板。
   • 設備：使用經校準的數(shù)顯式拉拔儀（量程≥10kN）。
   • 加載速率：1~3 mm/min，勻速拉伸至破壞。
   • 結果判定：取3個測點平均值，若≥1.5 MPa且破壞為混凝土內聚，則通過驗算。

三、破壞模式與應力分布特征

粘結破壞模式直接反映粘結質量，主要分為三類：

• 混凝土內聚破壞：最佳狀態(tài)，表明膠粘劑強度高于混凝土；
• 膠層內聚破壞：膠體自身失效，說明膠材質量不合格；
• 界面剝離破壞：膠與混凝土或鋼板脫粘，多因表面處理不當所致。

粘結應力沿錨固長度呈非線性分布，峰值位于端部，向中部遞減，形成“有效錨固長度”。超出該長度后，增加鋼板長度不再提升承載力，設計時應避免冗余。

四、影響因素與工程注意事項

五、現(xiàn)場驗證輔助手段

• 錘擊法：輕敲鋼板，聲辨空鼓，有效粘貼面積應≥95%；
• 紅外熱成像：快速掃描大面積粘結面，識別熱區(qū)（空鼓）；
• 拉拔試驗視頻實錄：直觀展示加載過程與破壞形態(tài)，為驗收提供影像證據(jù)。
