鋼筋網施工驗收清單填寫詳解（含配圖指引）
鋼筋網施工驗收是混凝土結構工程中隱蔽工程驗收的關鍵環節，必須嚴格依據《混凝土結構工程施工質量驗收規范》（GB 50204-2022）執行。驗收清單的填寫需系統、規范、可追溯，確保結構安全與質量合規。
一、驗收清單核心字段與填寫要求
表格| 檢查項目 | 填寫內容說明 | 驗收依據 |
|---|---|---|
| 工程名稱與部位 | 填寫具體樓棟、樓層、構件編號（如“3#樓二層樓板”） | GB 50204-2022 第5.1.1條 |
| 鋼筋網規格 | 明確鋼筋牌號（如HRB400E）、直徑（如φ6@150×150）、網片尺寸 | 設計圖紙 + 進場復驗報告 |

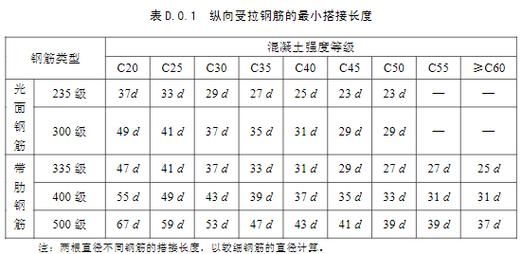

| 搭接長度 | 按設計要求或規范計算，縱向受拉鋼筋搭接長度≥1.4×lae（抗震）；兩鋼筋直徑不同時，以較細者為準 | GB 50204-2022 附錄D；03G101-1 |
| 接頭位置 | 搭接接頭應相互錯開，同一截面接頭面積百分率≤50% | GB 50204-2022 第5.4.6條 |
| 保護層厚度 | 實測值應滿足：梁類±10mm/-7mm，板類±8mm/-5mm；每構件不少于6個測點 | GB 50204-2022 第8.3.2條 |
| 鋼筋間距 | 網片縱橫向間距偏差≤±10mm；雙層網片排距偏差≤±5mm | GB 50204-2022 第5.5.2條 |
| 綁扎質量 | 交叉點100%綁扎（雙向受力網）；缺扣、松扣率≤10%；鐵絲規格20～22號 | GB 50204-2022 第5.5.1條 |
| 預埋件與錨固 | 埋件位置、數量、規格符合設計；錨固長度滿足抗震要求 | 設計文件 + 專項驗收記錄 |
| 施工日期與簽字 | 施工單位自檢、監理復檢、項目經理與監理工程師簽字齊全 | GB 50300-2013 第3.0.3條 |
注：所有數據須與進場復驗報告、隱蔽影像資料一致，嚴禁涂改，建議使用碳素墨水填寫。
二、關鍵驗收點圖示說明
鋼筋網施工驗收需結合現場實測與圖示確認，以下為三大核心檢查點的圖示依據：

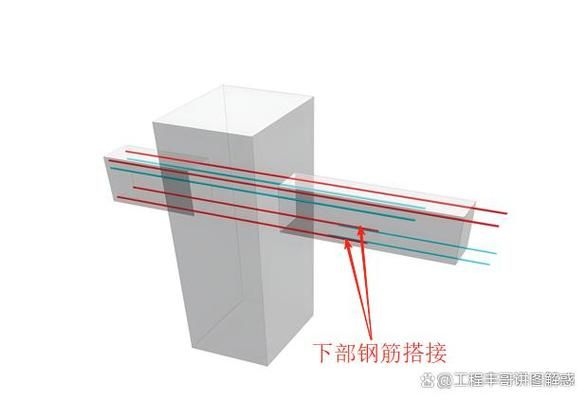

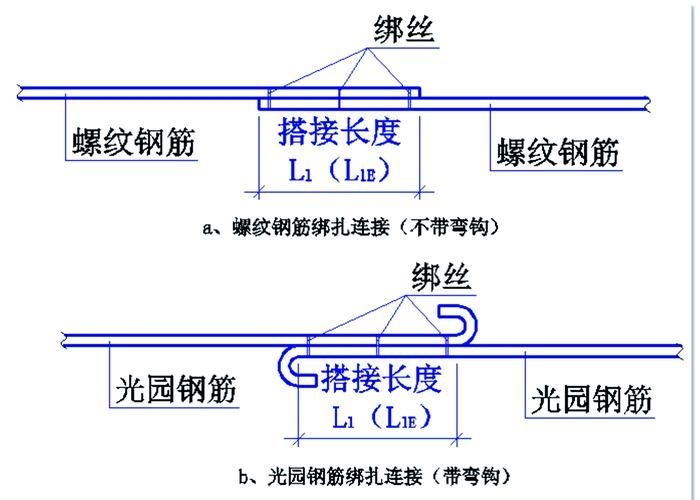

- 搭接長度與錯開布置：相鄰鋼筋搭接區應避免集中，錯開距離≥1.3×lae，確保受力連續性。
- 保護層厚度檢測：采用電磁感應法鋼筋掃描儀，沿板跨中及兩端1m范圍內布點，每點雙次掃描，誤差≤±1mm。
02:5500:00/02:551.設定參數2.檢測部位
