桁架結構是一種由直桿通過節點鉸接形成的三角形單元幾何不變體系，其核心優勢在于將彎矩轉化為桿件軸向拉壓內力，從而實現材料效率最大化。在相同跨度下，桁架比實腹梁更輕、更剛，且不對支座產生水平推力，廣泛應用于大跨度、高荷載場景。其結構形式可分為平面桁架與空間桁架，按外形分為三角形、梯形、拋物線形（多邊形）及平行弦桁架，其中拋物線形桁架在均布荷載下內力分布最均勻，材料最經濟。

桁架結構的核心力學原理

內力特性：理想狀態下，桁架桿件僅承受軸向力（拉力或壓力），無彎矩與剪力，使材料強度得以充分發揮。

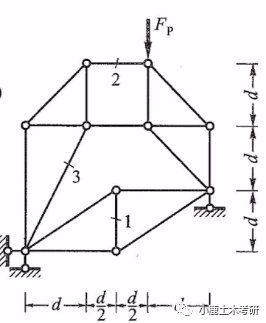

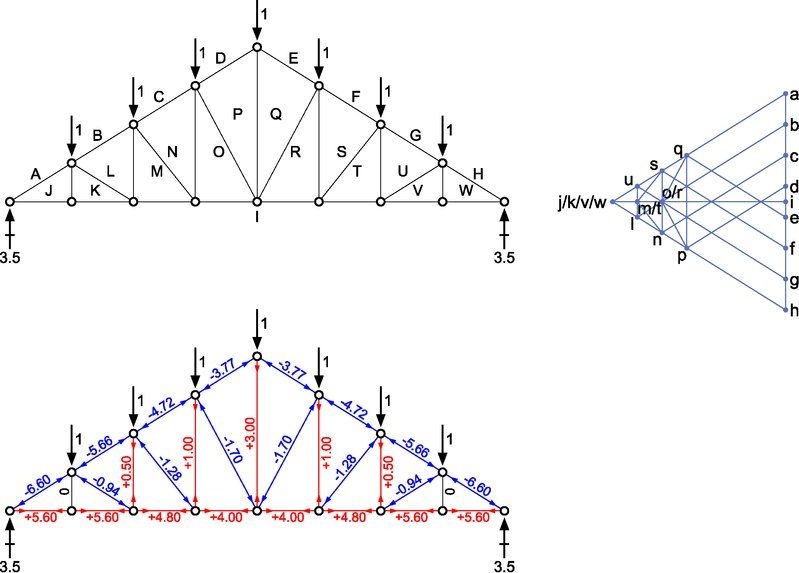

分析方法：節點法（適用于簡單桁架）與截面法（適用于局部?jī)?nèi)力求解）是靜定桁架分析的兩大基礎手段；麥克斯韋-克雷莫納圖解法可實現力流可視化。
幾何穩定性：平面桁架需滿足 $m = 2j - 3$ m=2j3（ $m$ m為桿件數， $j$ j為節點數），空間桁架則需 $m = 3j - 6$ m=3j6，確保無冗余約束且?guī)缀尾蛔儭?/li>

典型應用案例

1. 橋梁工程：索桁架與鋼桁梁的創新應用

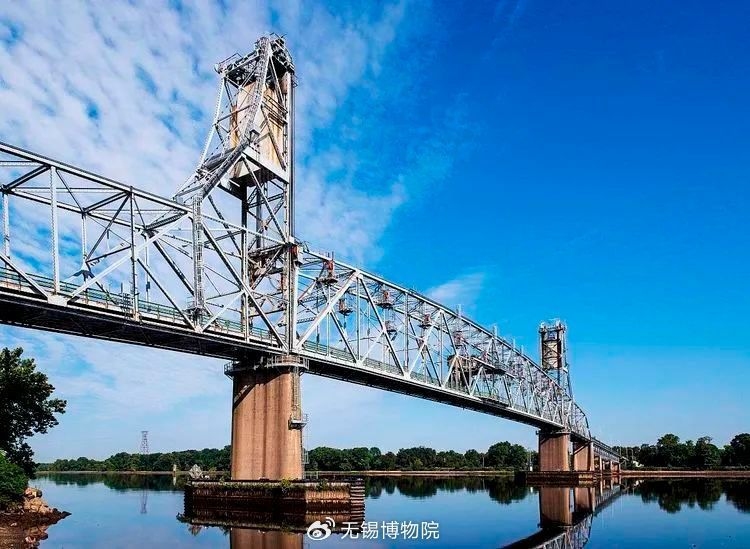

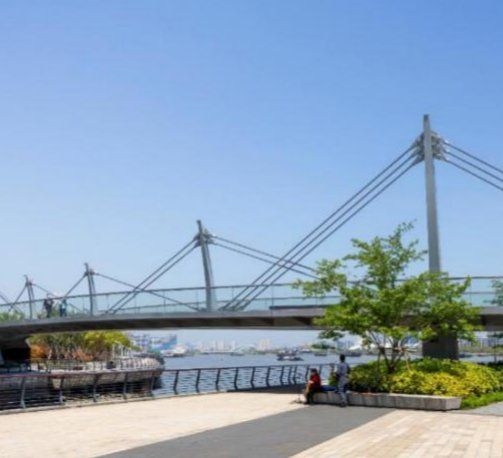

上海張家塘港人行橋：中國首座倒置芬克式索桁架橋，全長130米，采用高釩鍍層鋼絲束作為拉索，鋼箱型截面作為壓桿，形成三重三角形力流體系。索塔自上而下依次支承，實現荷載高效傳遞，結構輕盈通透，視覺上呈現“力的雕塑”。
黃桷沱長江大橋：主跨765米，采用單跨懸吊雙塔三跨連續鋼桁梁結構，為當前國內最大跨徑鋼桁梁橋。首節段M0已于2025年發運，施工采用BIM數字孿生平臺精準控制拼裝精度。
常泰長江大橋：主航道橋合龍段鋼桁梁吊裝完成，創新應用栓焊結合工藝與智能監測系統，實現超大節段高精度對接。

2. 體育場館：大跨度屋蓋的結構藝術

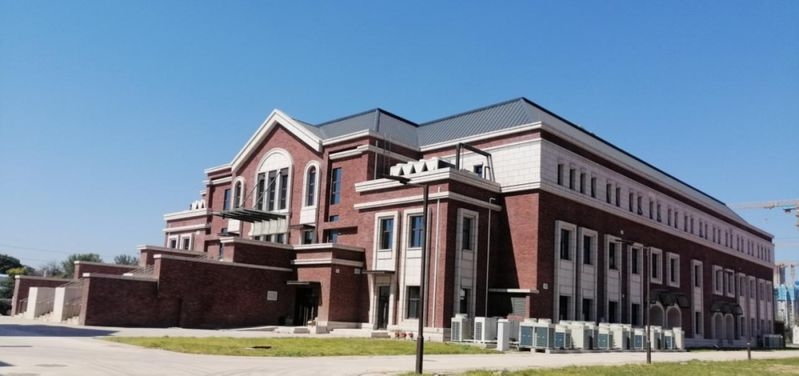

鄭州中學高中部體育館：籃球館屋蓋采用倒三角形立體管桁架，跨度達41.2米，結合鋼筋混凝土框架，實現無柱大空間。桁架節點采用相貫焊接，結構剛度高、視覺簡潔，滿足體育賽事與日常教學雙重需求。
簡上體育綜合體：國內首個正交雙向桁架結構體育建筑，投影面積達138×102米，15榀主桁架與6個核心筒協同受力，總用鋼量近萬噸，2020年封頂，實現復雜空間的高效覆蓋。

3. 輸電鐵塔：空間桁架的標準化典范

酒杯型輸電塔：220kV及以上電壓等級標準塔型，塔頭呈“酒杯”狀，三相導線水平布置，通過三角形截面橫擔桁架優化風荷載分布，較垂直排列塔型降低塔高15%-20%，顯著節省走廊用地。
特高壓酒杯型雙子鐵塔：國內最大單回路鐵塔，2023年8月封頂，采用空間桁架體系，主材為高強度Q420鋼材，塔身由多面體三角單元構成，抗風抗震性能卓越。

4. 建筑與住宅：無柱空間的實現

巴西金屬桁架住宅：通過15米跨度的鋼桁架實現底層無柱開放空間，滑動玻璃門模糊室內外界限，桁架構件外露成為立面美學元素，結合聚碳酸酯板與光伏屋頂，打造可持續居住范式。
鋼木組合桁架拱：某博覽館主展館采用鋼腹桿+膠合木弦桿的組合結構，單跨跨度達117.65米，通過高強螺釘隱藏連接工藝，兼顧結構強度與建筑美感。
