鋼結構大廳設計要點詳解
鋼結構大廳作為大跨度公共建筑的典型代表，廣泛應用于體育場館、展覽中心、交通樞紐等場景。其設計需兼顧結構安全、功能實現、施工可行性與耐久性，核心要點如下：
1. 結構體系選型與空間布局
鋼結構大廳的結構體系應根據跨度、荷載、建筑造型及經濟性綜合確定。常見體系包括：
- 門式剛架：適用于跨度30–60米，經濟性高，適合中小型大廳；
- 空間網架/網殼結構：適用于60–120米大跨度，受力均勻、造型靈活，如西北某高校體育館采用正放四角錐螺栓球網架，實現輕盈懸挑；
- 桁架結構：適用于超大跨度（>80米），如體育場屋蓋采用立體桁架+懸挑體系，最大懸挑達45.6米；
- 混合體系：結合剛架與網架，滿足復雜功能分區需求。
結構布置應遵循“傳力明確、剛度均勻、對稱均衡”原則，避免質量與剛度突變，防止扭轉效應。屋蓋與下部支承結構需協同工作，確保地震作用下內力有效傳遞。
2. 節點連接設計與構造細節
節點是鋼結構的“靈魂”，其承載力必須高于相連構件，尤其在抗震設防區。

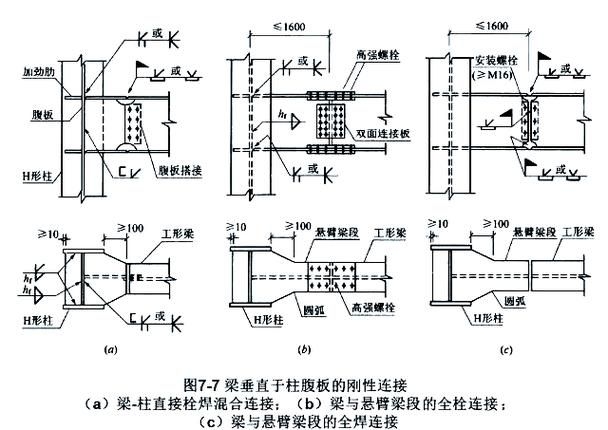

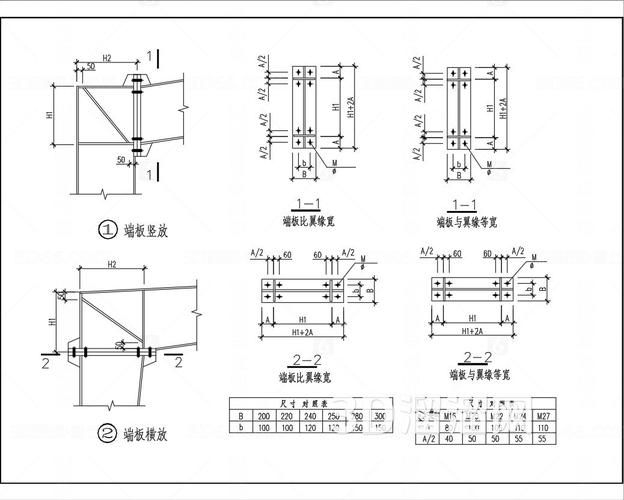

- 剛性連接：梁柱節點采用全熔透焊縫或高強螺栓+端板連接，確保塑性鉸出現在梁端而非節點區；
- 鉸接連接：用于次要構件或需釋放轉動的部位，如屋面檁條與主梁連接；
- 滑動支座：為應對熱脹冷縮，屋蓋支座應設置雙向滑動支座（如GQZ球型支座），允許水平位移，避免溫度應力累積；
- 節點詳圖：應明確板件厚度、焊縫等級、螺栓孔距、加勁肋布置，避免應力集中。

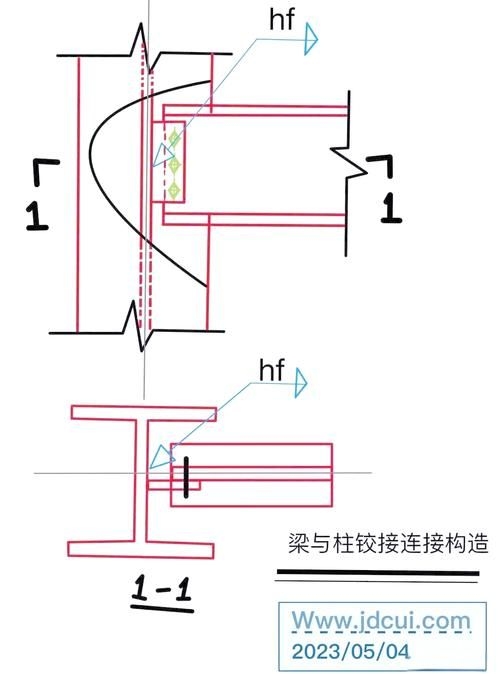

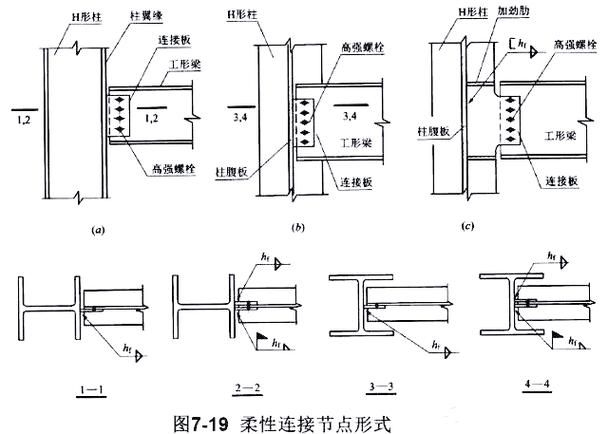

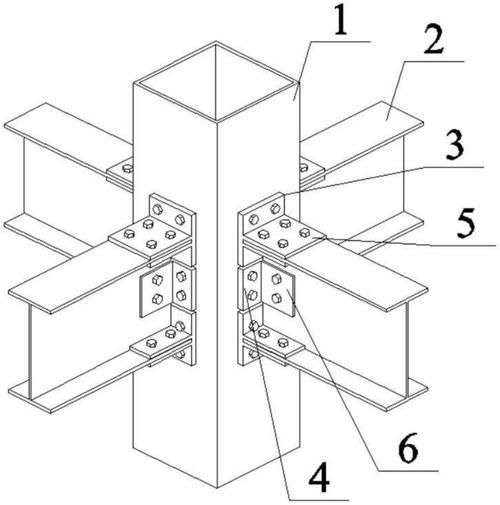

典型節點構造見圖示：
3. 熱脹冷縮與變形控制
大跨度鋼結構受溫度變化影響顯著，溫差可達40–60℃，需設置伸縮縫與滑動支座協同補償變形。
- 伸縮縫寬度按公式ΔL=αLΔT 計算（α為鋼材線膨脹系數，1.2×10/℃）；
- 在屋蓋與墻體交接處設置柔性密封節點，防止?jié)B漏；
- 支座采用滑動型或滾軸型，允許縱向位移≥50mm；
- 避免剛性連接約束，防止構件屈曲或連接破壞。

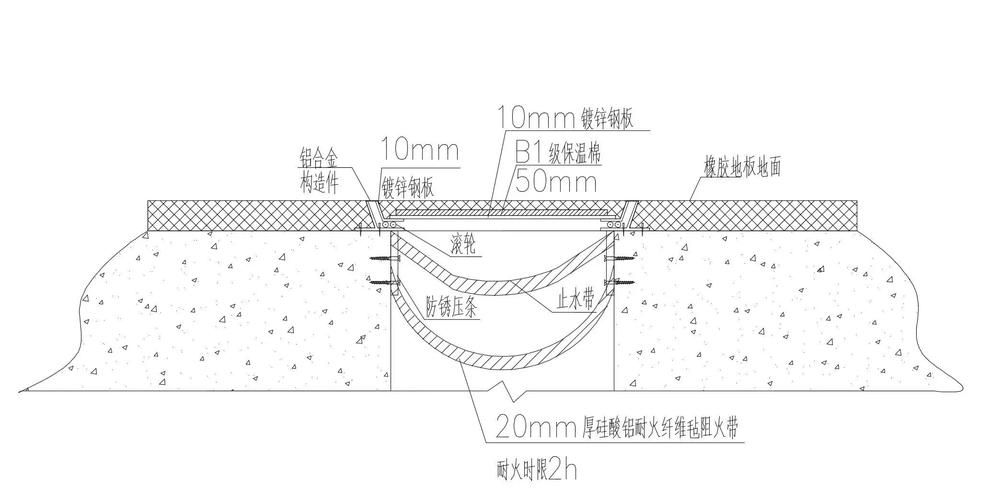

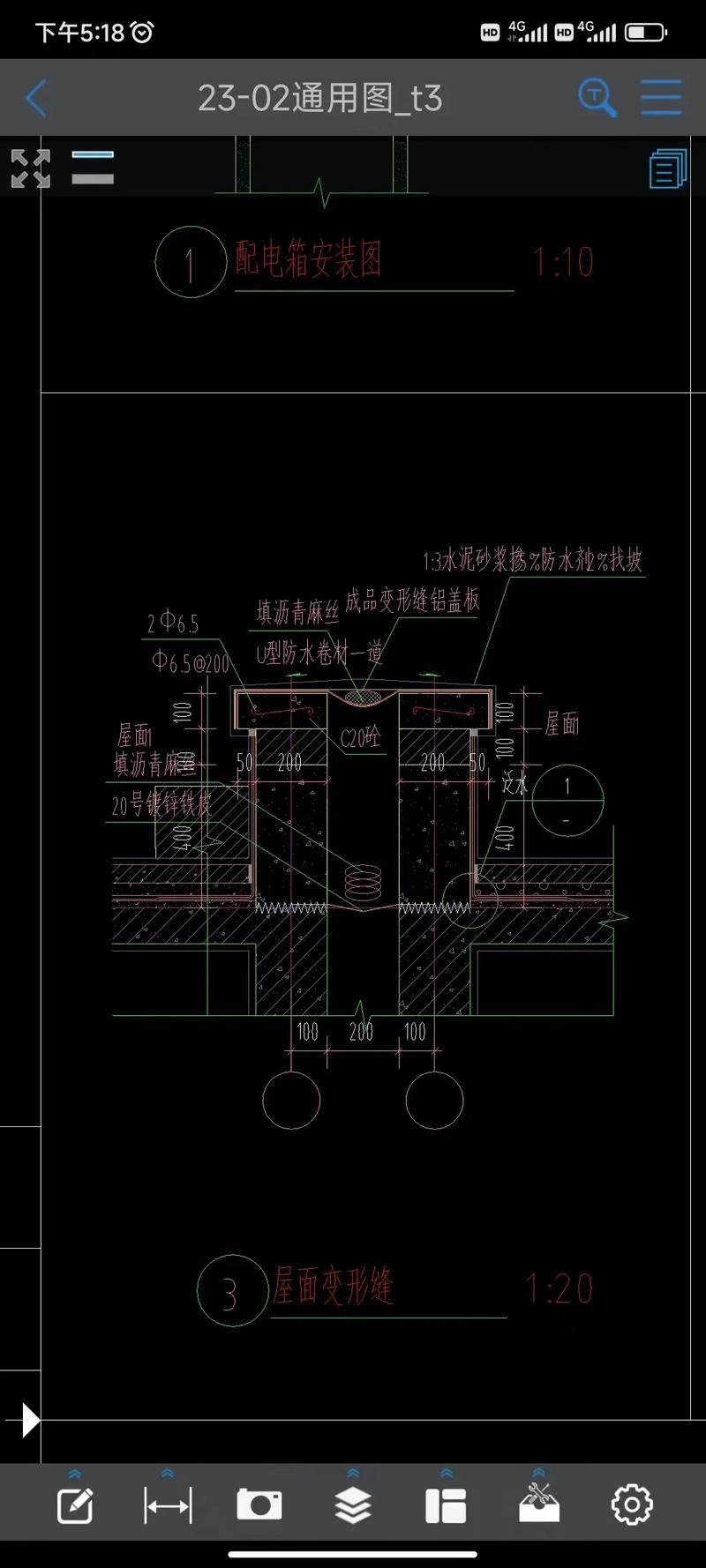

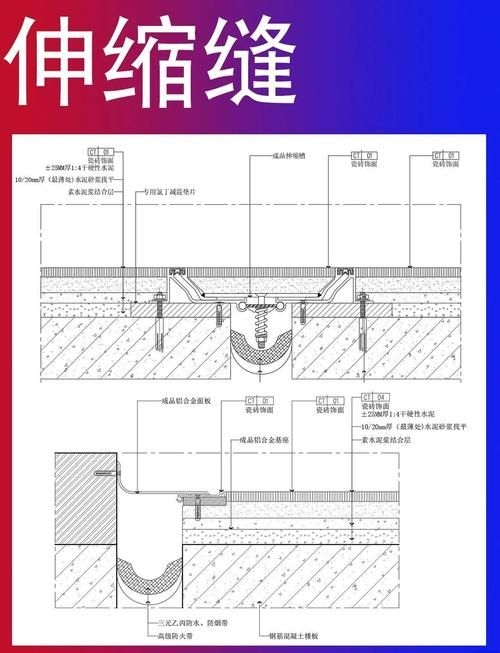

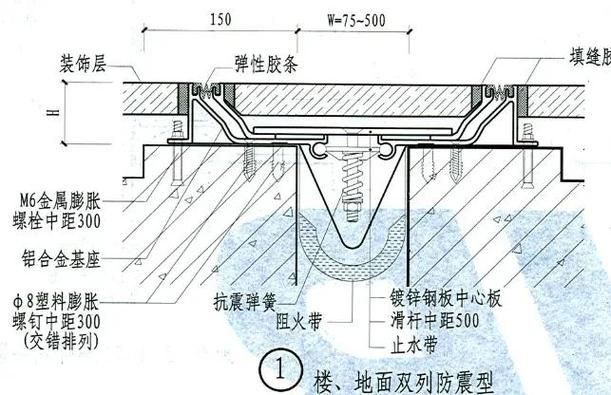

伸縮縫構造示例：
4. 防腐與防火設計
鋼結構耐久性依賴于表面防護體系。
- 防腐：采用熱浸鍍鋅或重防腐涂料體系（底漆+中間漆+面漆），沿?；蚋邼竦貐^(qū)需提升涂層厚度；
- 防火：依據《建筑設計防火規范》GB 50016，按耐火極限要求選擇：
- 厚涂型防火涂料（20–50mm）：適用于大跨度構件，耐火極限可達2–3小時；
- 包覆式防火板：用于關鍵節點，施工便捷；
- 噴淋+隔熱層：在高風險區域（如觀眾廳頂部）組合使用。

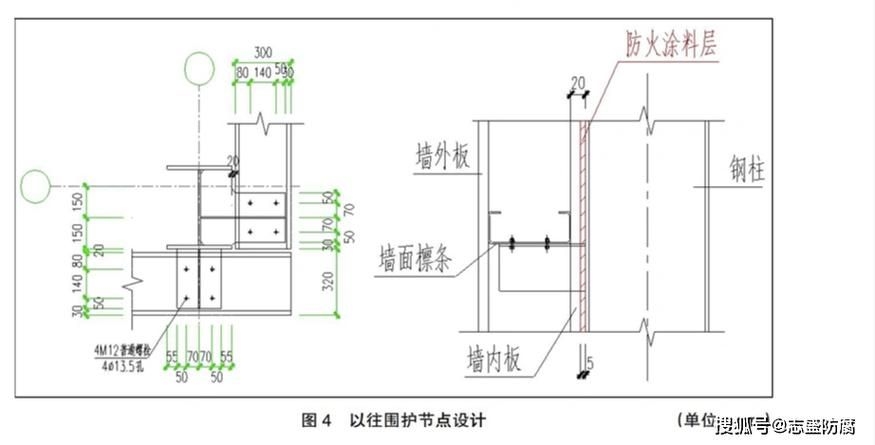

防火施工節點圖示：
