優化桁架式結構的設計是提升結構效率、降低材料消耗與成本的核心工程任務，其核心路徑可歸納為拓?fù)鋬?yōu)化、尺寸優化與形狀優化三位一體的系統性方法。

優化方法體系

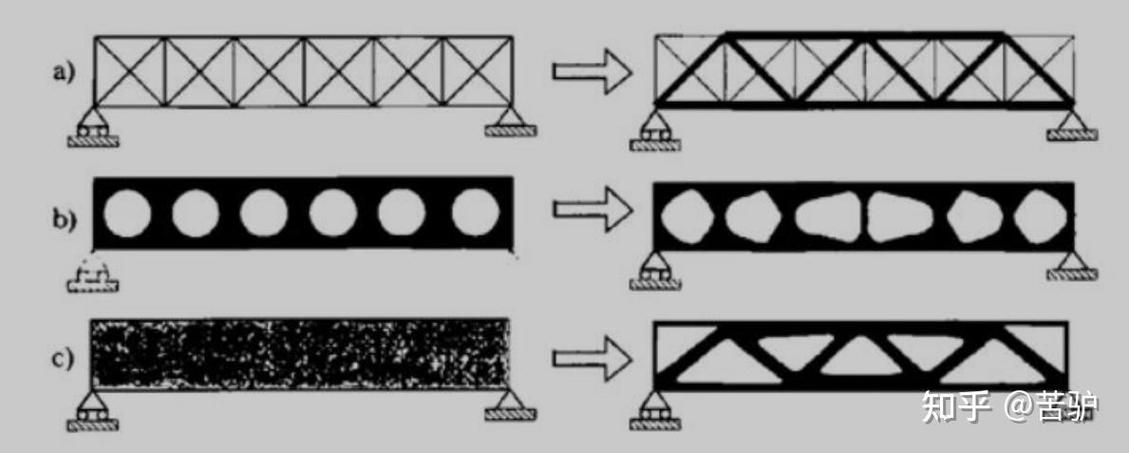

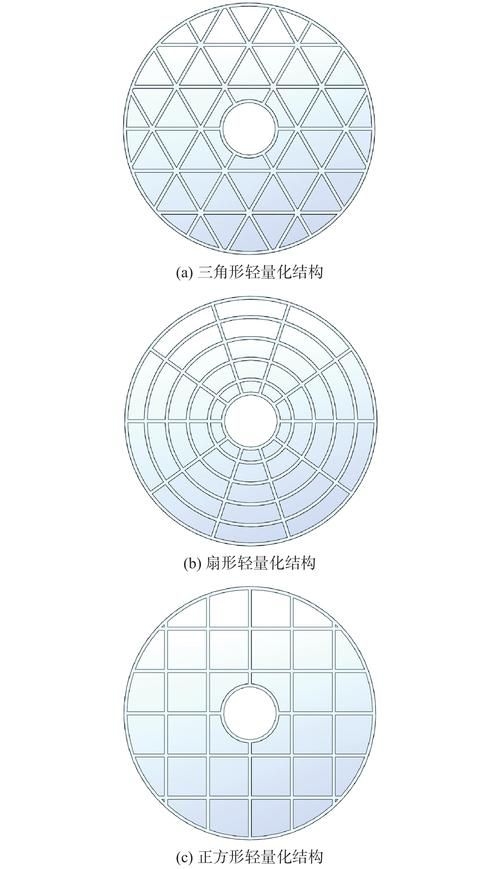

桁架優化按設計變量類型分為三個層次，形成遞進式設計框架：

• 尺寸優化：以桿件截面積、壁厚等參數為變量，在既定拓?fù)湎抡{(diào)整材料分布，實現輕量化。例如，三桿桁架通過調整桿件截面積$A_1, A_2$A1,A2，在滿足強度約束$[\delta_t], [\delta_c]$[δt],[δc] 下最小化總質量$W$W，其目標函數為：

  $$W = \rho \sum_{i=1}^{n} A_i L_i$$W=ρi=1∑nAiLi

  其中$\rho$ρ 為材料密度，$L_i$Li為桿長。

• 形狀優化：在保持拓?fù)洳蛔兦疤嵯?，調整節點坐標或桿件曲率，緩解應力集中。如在伸臂桁架中，通過微調節點位置，使內力路徑更貼近主應力流，顯著降低局部高應力區。

• 拓?fù)鋬?yōu)化：最具顛覆性，允許材料在設計域內自由“生長”或“刪除”，重構連接關系。采用變密度法（SIMP）或漸進結構優化法（ESO），通過有限元迭代，逐步剔除低應力區域材料，最終形成高效傳力路徑。典型結果如從初始矩形域演化為仿生枝杈狀桁架，材料利用率提升30%以上。

工程實踐與案例

現代工程中，拓?fù)鋬?yōu)化已廣泛應用于大跨度結構：

• 人魚王國三角桁架：為滿足通透采光需求，采用三角桁架替代傳統平面桁架，減少桿件數量，結合拉索張緊系統增強側向剛度，實現結構輕量化與建筑美學統一。
• RMG港口起重機大梁：將傳統箱型梁替換為管桁架結構，迎風面積減少40%，自重降低18%，制造變形控制難度顯著下降。
• 航天與橋梁結構：神舟飛船骨架、武漢長江大橋鋼梁均采用優化桁架，實現高強輕質目標。

仿真工具與流程

主流工程軟件（如ANSYS Workbench、OptiStruct）已集成拓?fù)鋬?yōu)化模塊，流程如下：

1. 建模與載荷定義：建立三維桁架模型，施加真實工況（靜載、風載、地震）。
2. 約束設置：定義位移限值、應力上限、制造約束（如對稱性、最小特征尺寸）。
3. 優化求解：調用拓?fù)渌惴?，迭代生成材料分布圖。
4. 后處理與提取：提取優化構型，轉化為可制造的桿件連接方案。

規范與標準依據

設計需符合國際規范：

• AISC Design Guide 14：強調結構可靠性與荷載傳遞路徑清晰性，要求優化后節點連接滿足構造安全要求。
• Eurocode 3：采用極限狀態設計法（ULS/SLS），要求優化結構在承載力與正常使用極限下均滿足安全系數要求。

當前挑戰與趨勢

• 離散化難題：拓?fù)鋬?yōu)化結果常為連續體形態，需人工轉化為離散桿件系統，存在“設計斷層”。
• 多目標沖突：輕量化、剛度、制造成本、耐久性需協同優化，多目標遺傳算法（MOGA）成為研究熱點。
• 工業軟件國產化：國內正推進基于MATLAB/Python的自主優化程序開發，突破對Altair、Ansys的依賴。
