一份詳細的施工圖紙通常由多個專業部分組成，涵蓋建筑、結構、水電、暖通、裝飾等多個專業內容。以下是構成一套完整施工圖的核心組成部分及其詳細說明：

一、建筑設計部分

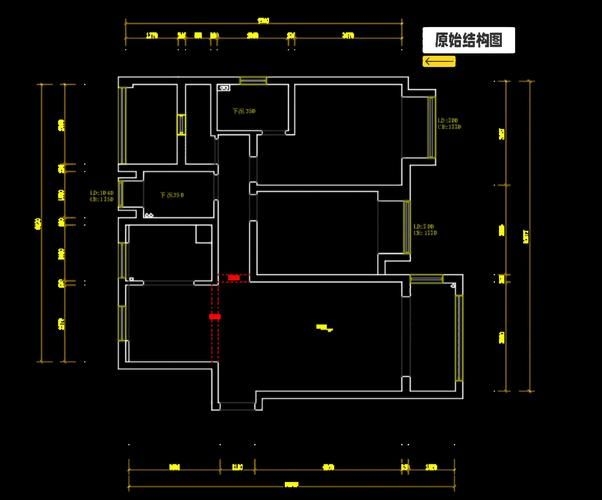

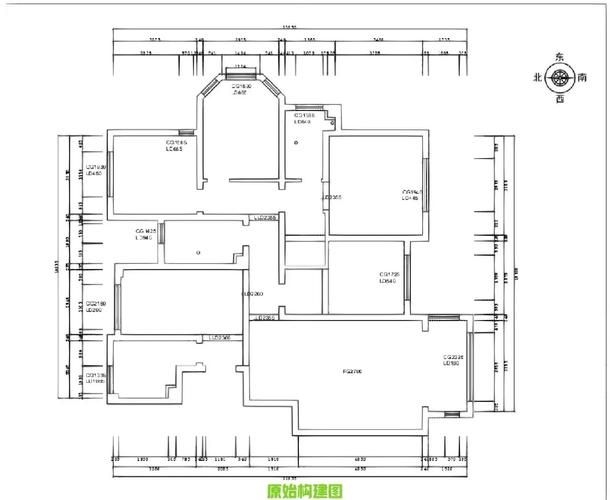

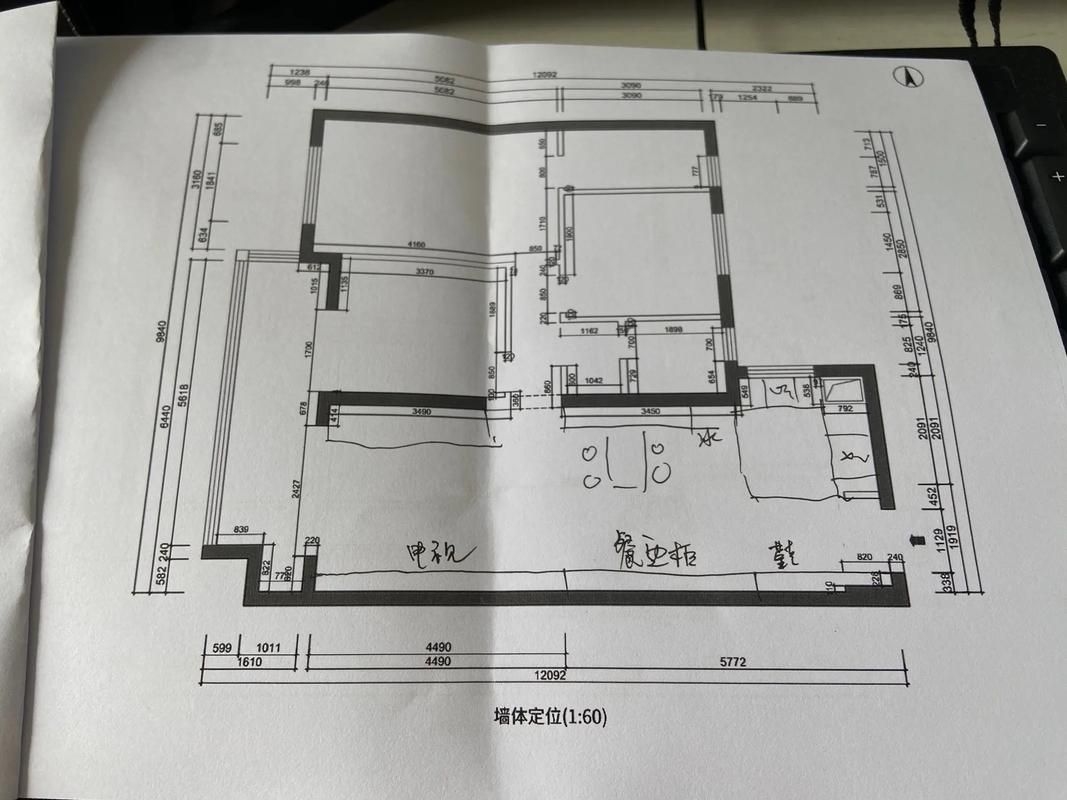

1. 原始結構圖
   展示房屋原始?jí)w、梁柱、門窗位置及管路走向，是后續設計的基礎依據。

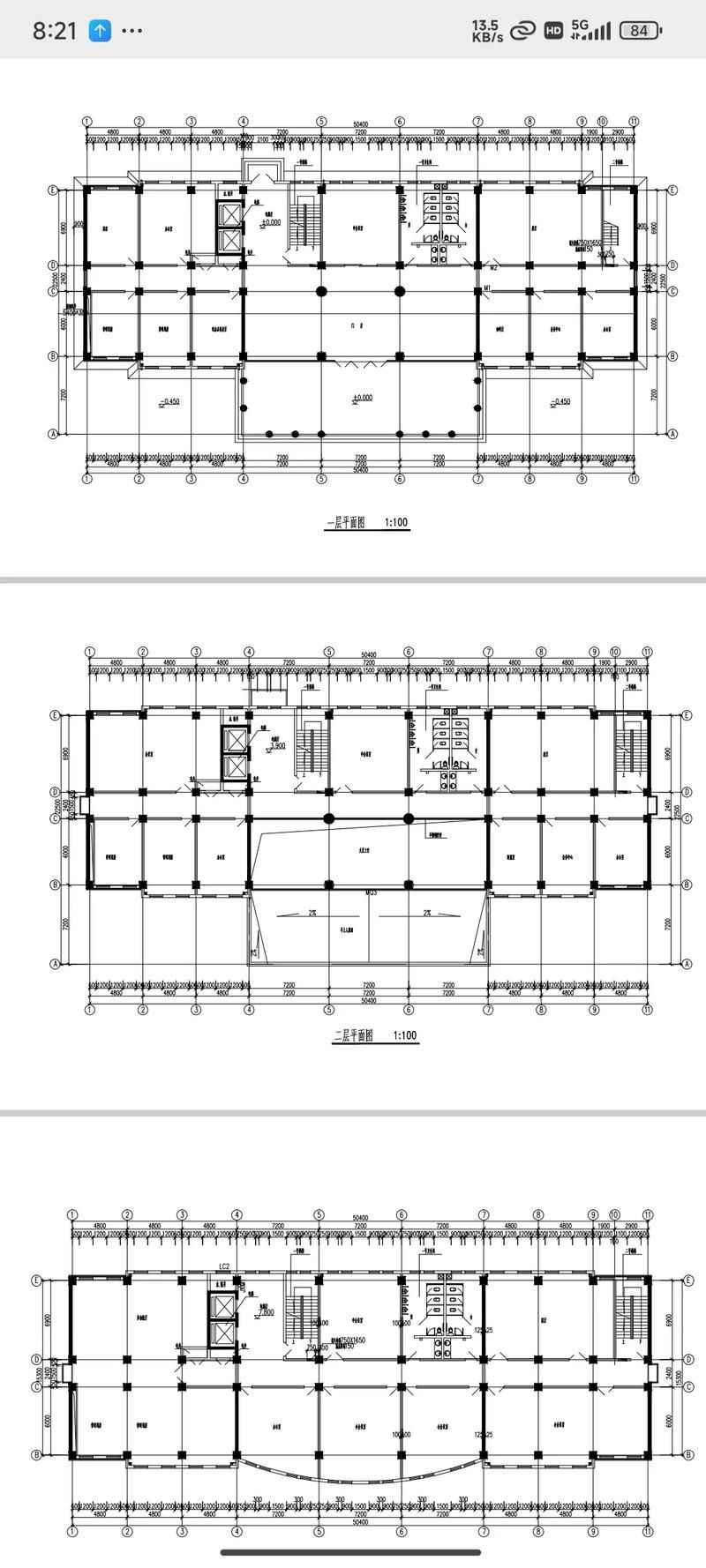

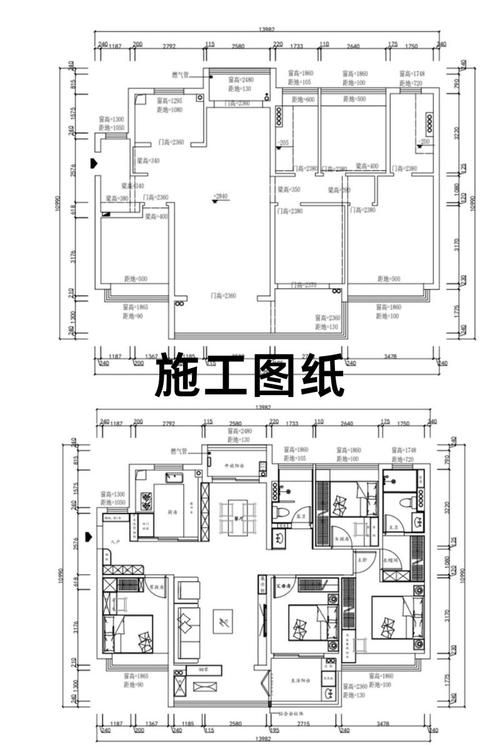

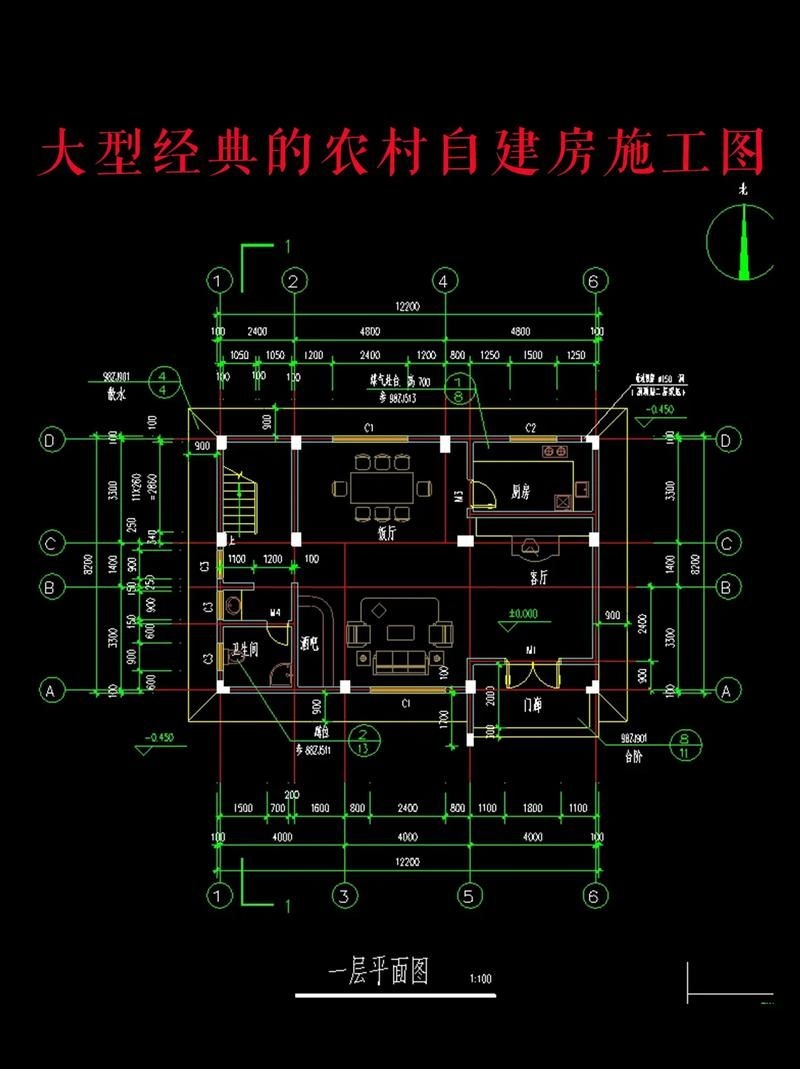

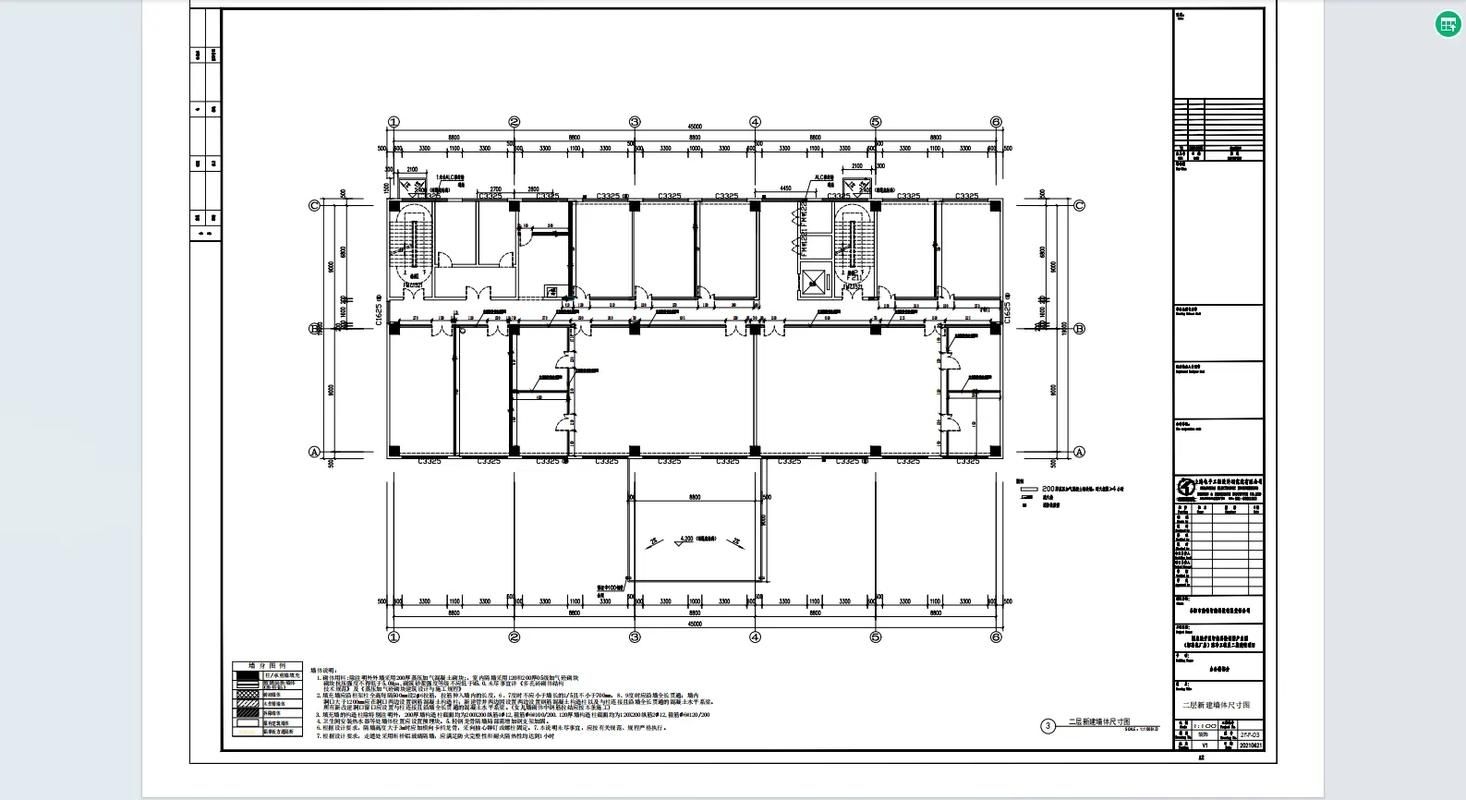

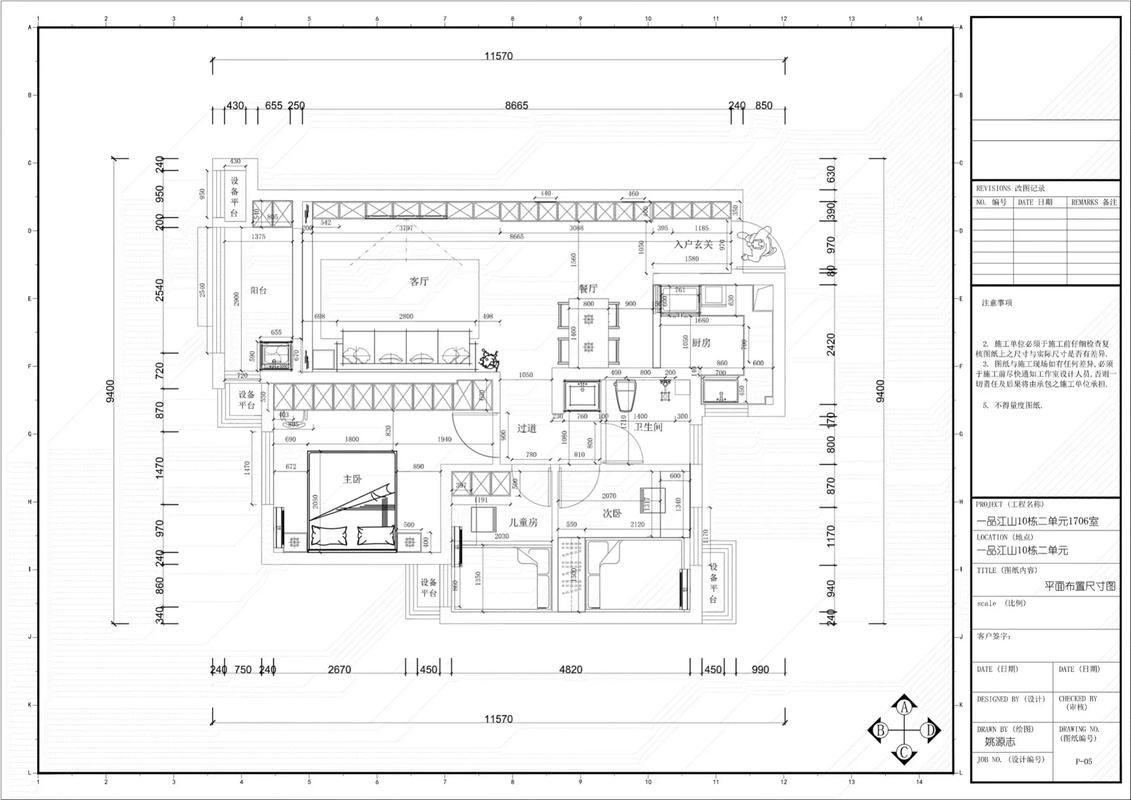

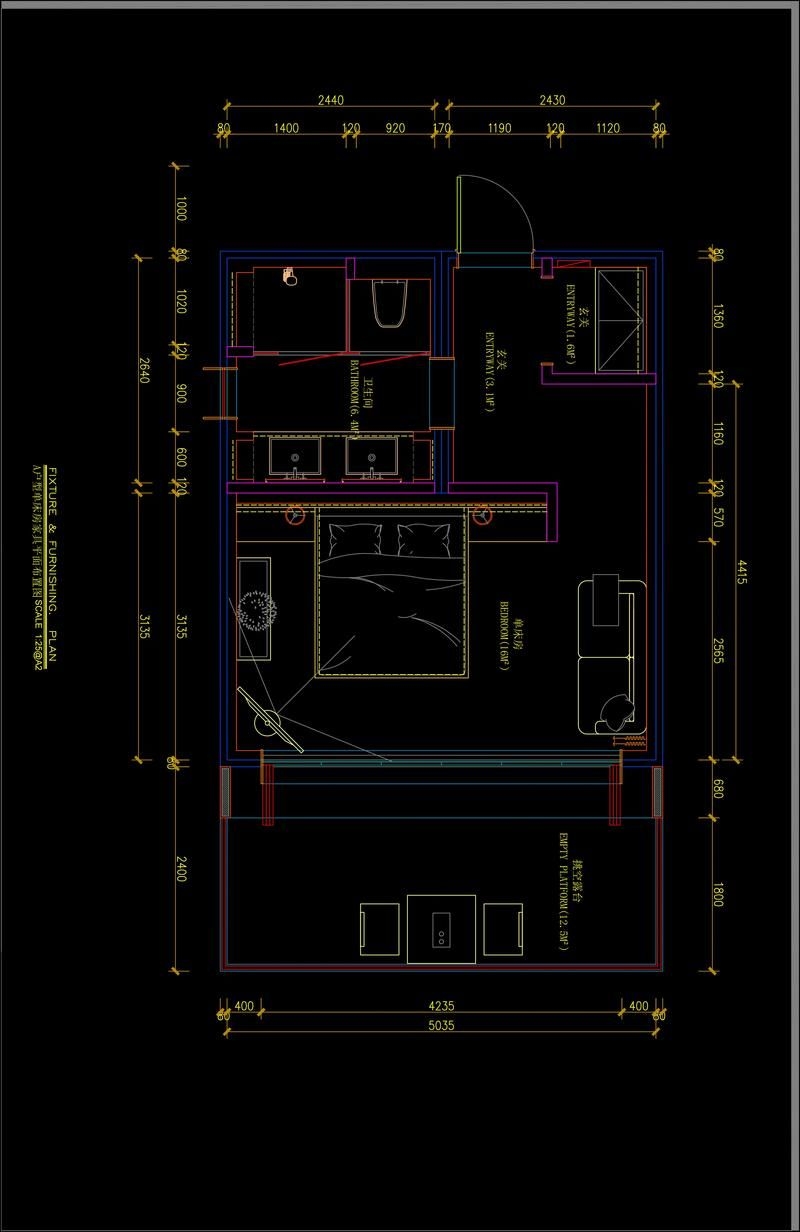

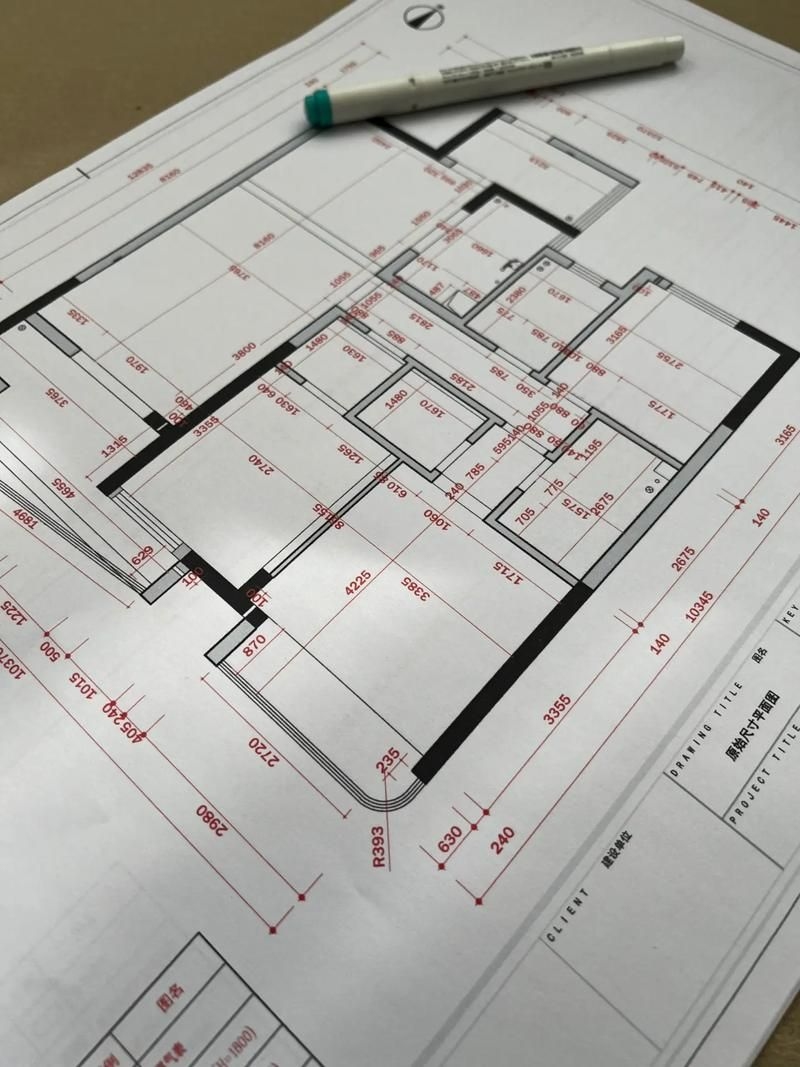

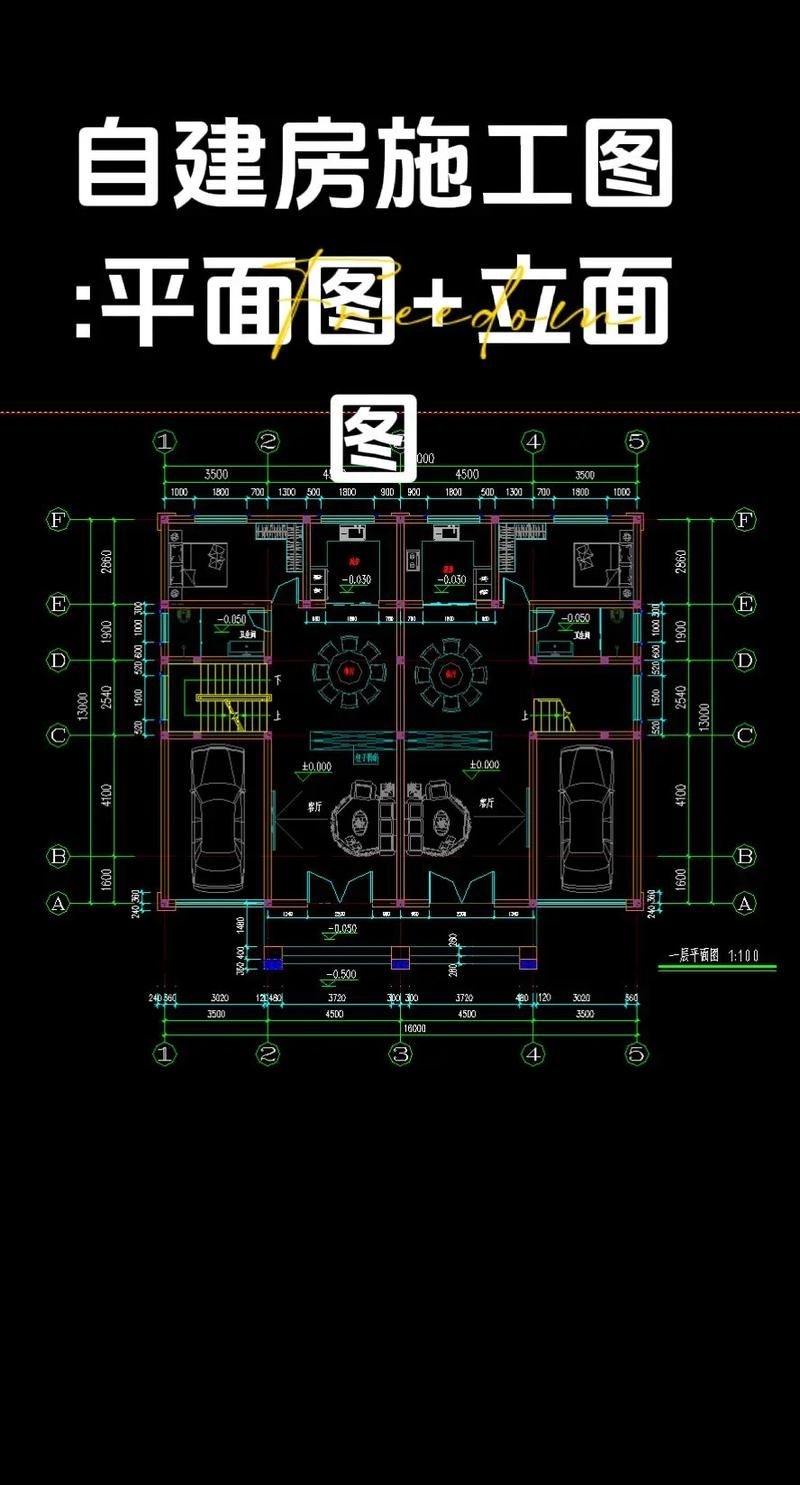

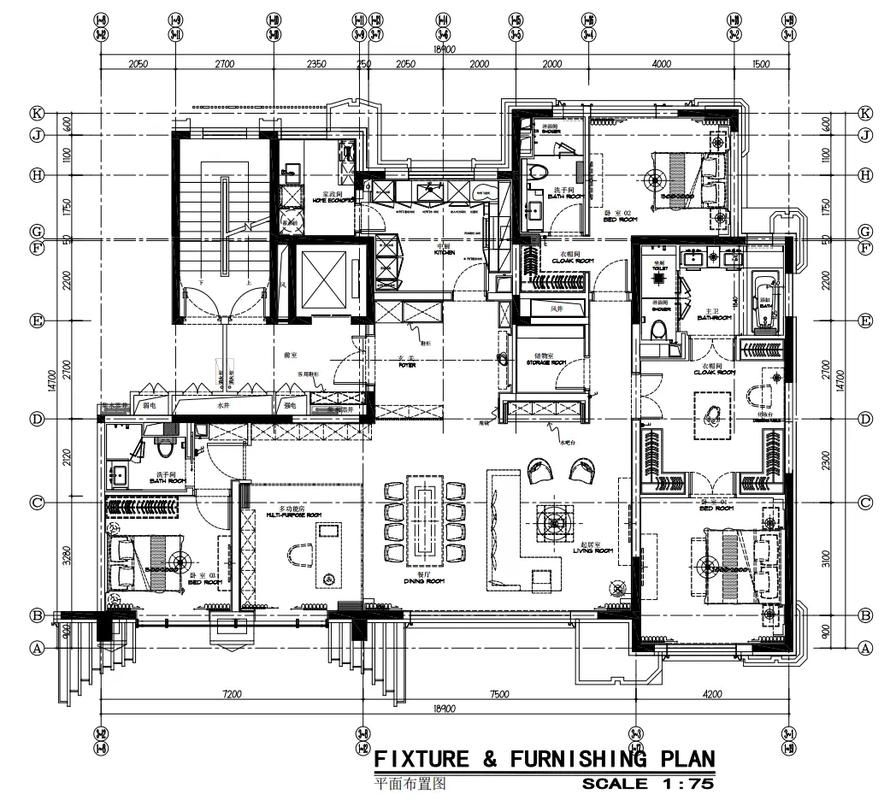

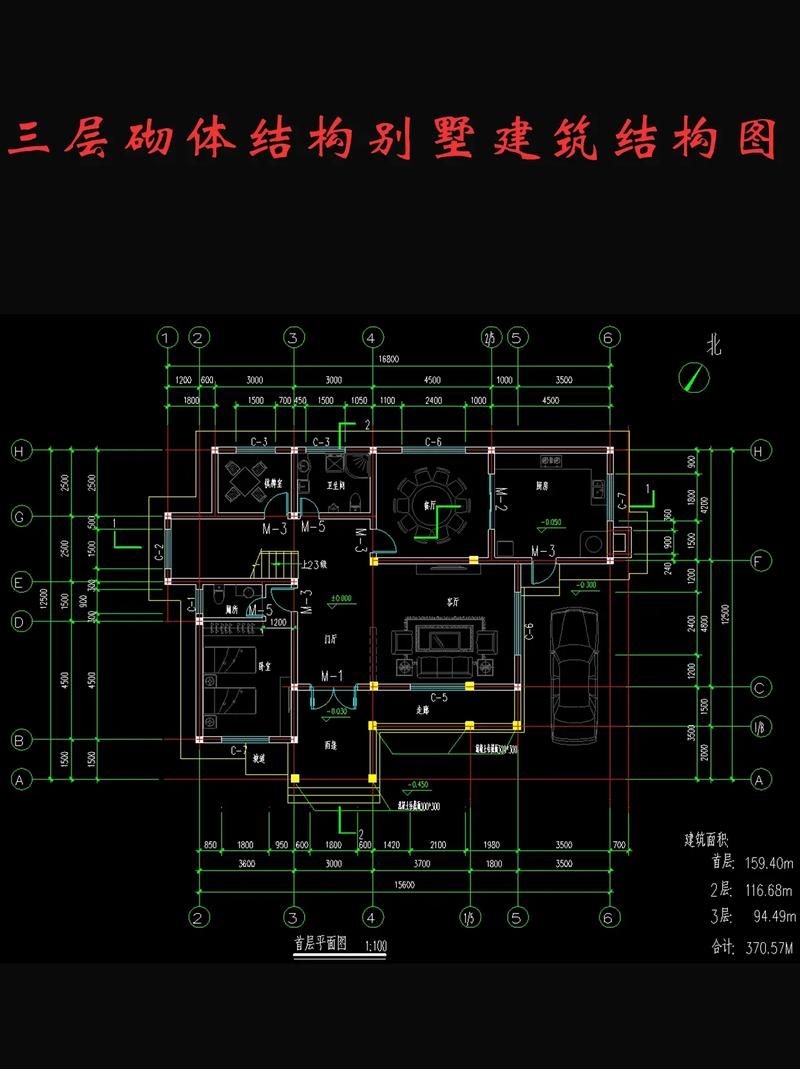

2. 平面布局圖
   明確空間功能分區、動線規劃、家具布置及預留尺寸，直接影響居住舒適度。

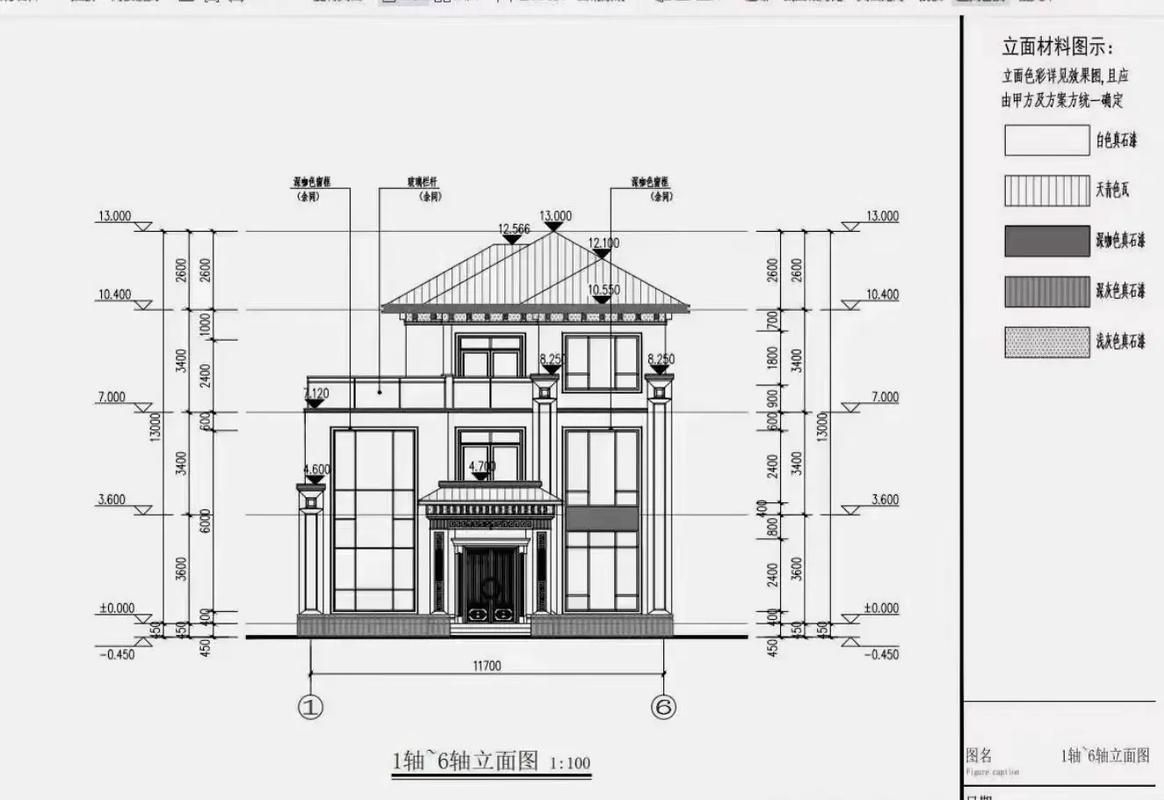

3. 立面圖與剖面圖
   表達墻體、門窗、樓梯等垂直空間的設計細節，確保施工與設計一致。
4. 節點大樣圖
   針對復雜構造（如陽臺、飄窗、樓梯轉角）進行放大繪制，標注材料與工藝要求。

二、結構設計部分

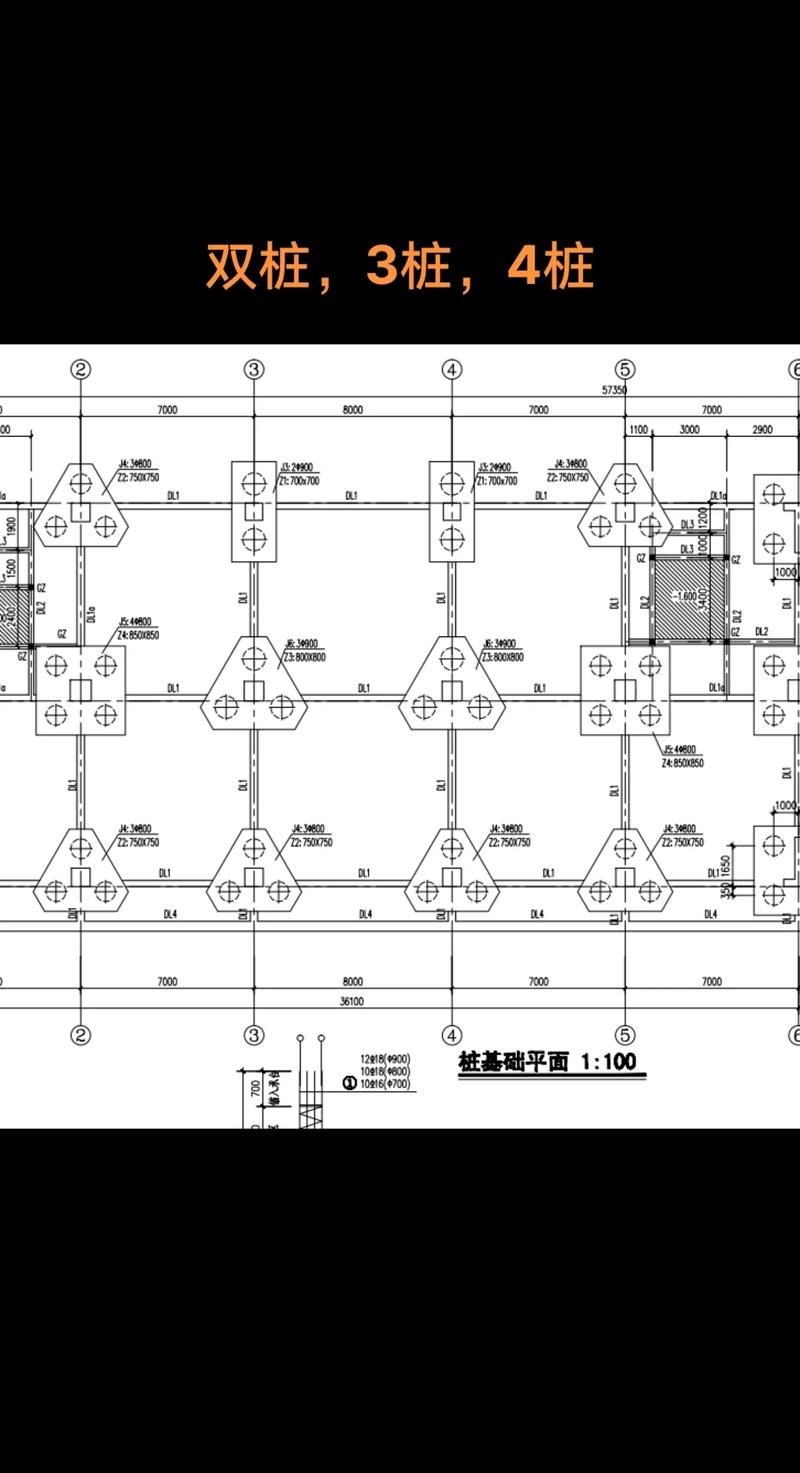

1. 基礎平面圖與詳圖
   顯示地基類型、尺寸、配筋等，確保建筑穩定性。

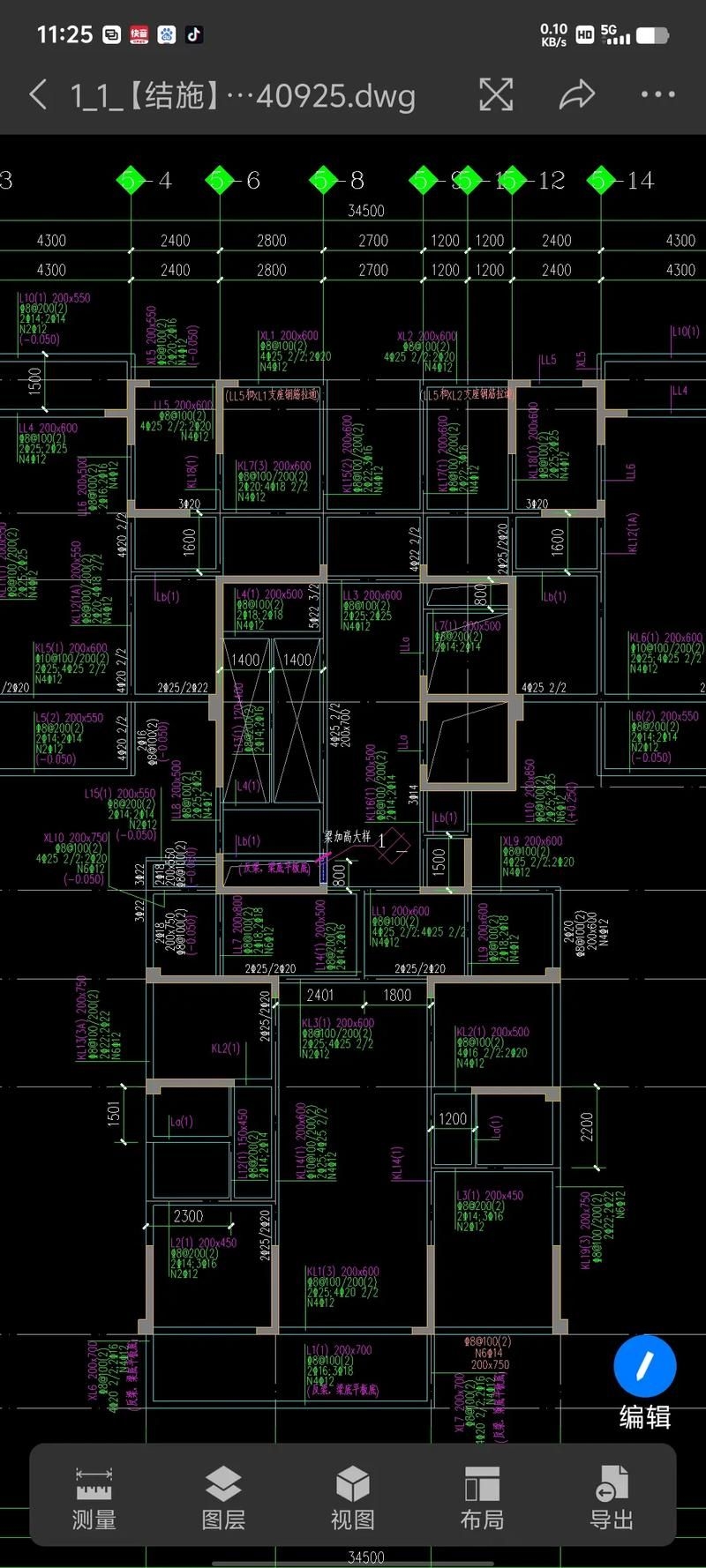

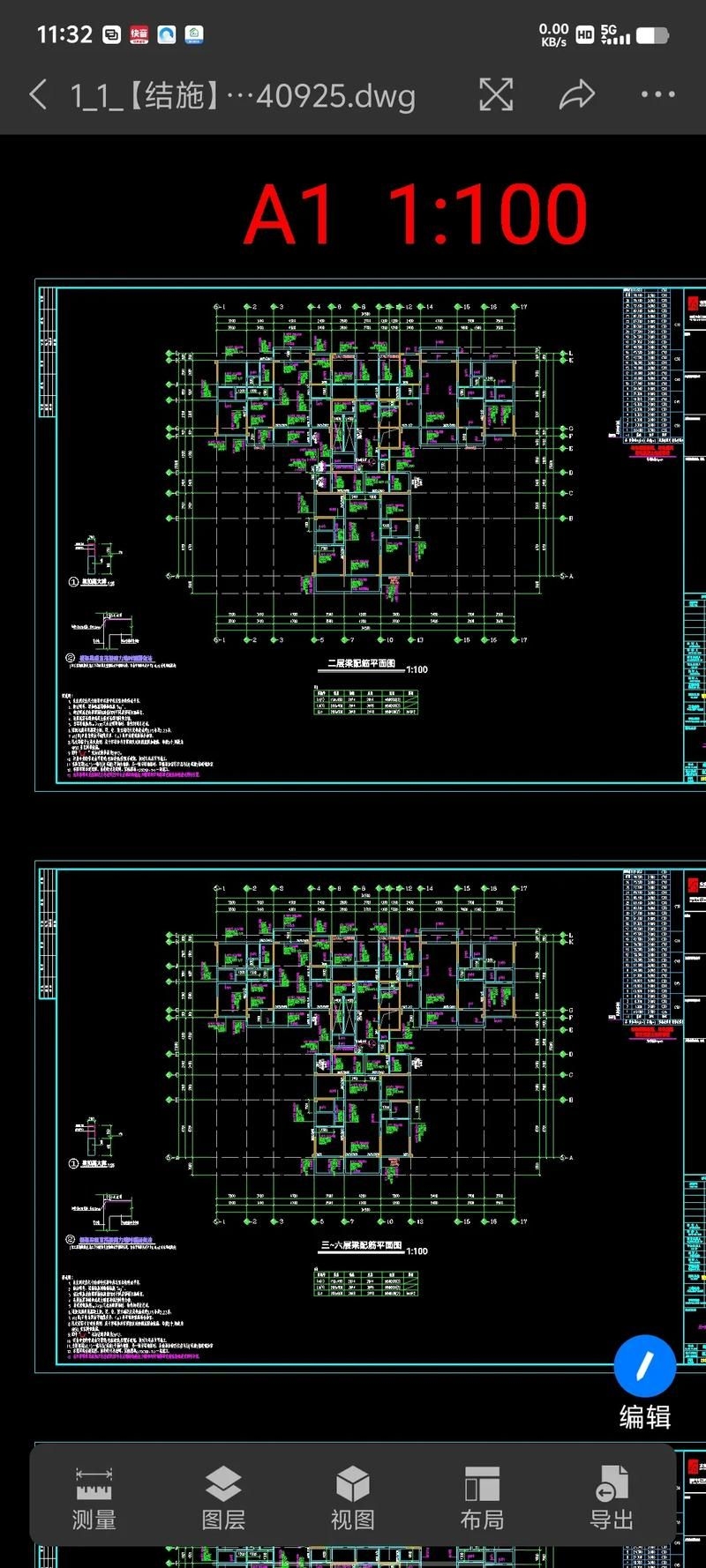

2. 柱、梁、板配筋圖
   包括“柱布置圖”“梁平法配筋圖”“板配筋圖”，明確鋼筋規格、間距與錨固長度。
3. 結構設計總說明
   列明設計依據、材料強度、抗震等級、施工要求等關鍵參數。

三、水電與設備施工圖

1. 給排水示意圖
   標注進水口、排水口、管道走向與管徑，避免后期反味或堵塞。
2. 強弱電插座布置圖
   規劃插座、開關、網絡接口位置，確保使用便利且不被家具遮擋。
3. 電氣系統圖與弱電系統說明
   包括配電箱回路、安防監控、智能控制系統設計。

四、裝飾與細部施工圖

1. 墻面裝飾圖
   注明墻漆型號、瓷磚規格、鋪貼方式（橫貼/豎貼）、陽角處理工藝。
2. 吊頂布置圖
   標注燈具位置、石膏線樣式、離地高度，確保與設計方案一致。
3. 地面鋪磚圖
   明確地磚排版、伸縮縫設置、找坡方向，防止空鼓或積水。

五、施工圖設計說明

包含設計依據、材料規格、施工規范、驗收標準等文字性指導文件，是圖紙的重要補充。例如：

• 混凝土養護時間不得少于7天；
• 模板拆除需達到設計強度；
• 回填土壓實度不低于93%。
