獲取鋼結構電梯設計圖需通過專業渠道、規范依據與技術工具協同完成，其核心路徑如下：

一、設計圖核心組成

鋼結構電梯設計圖是系統性工程文件，通常包含以下關鍵內容：

• 結構設計說明：材料選型（如Q345B鋼）、焊縫等級、防腐要求、荷載標準（恒載、活載、風載、地震作用）；

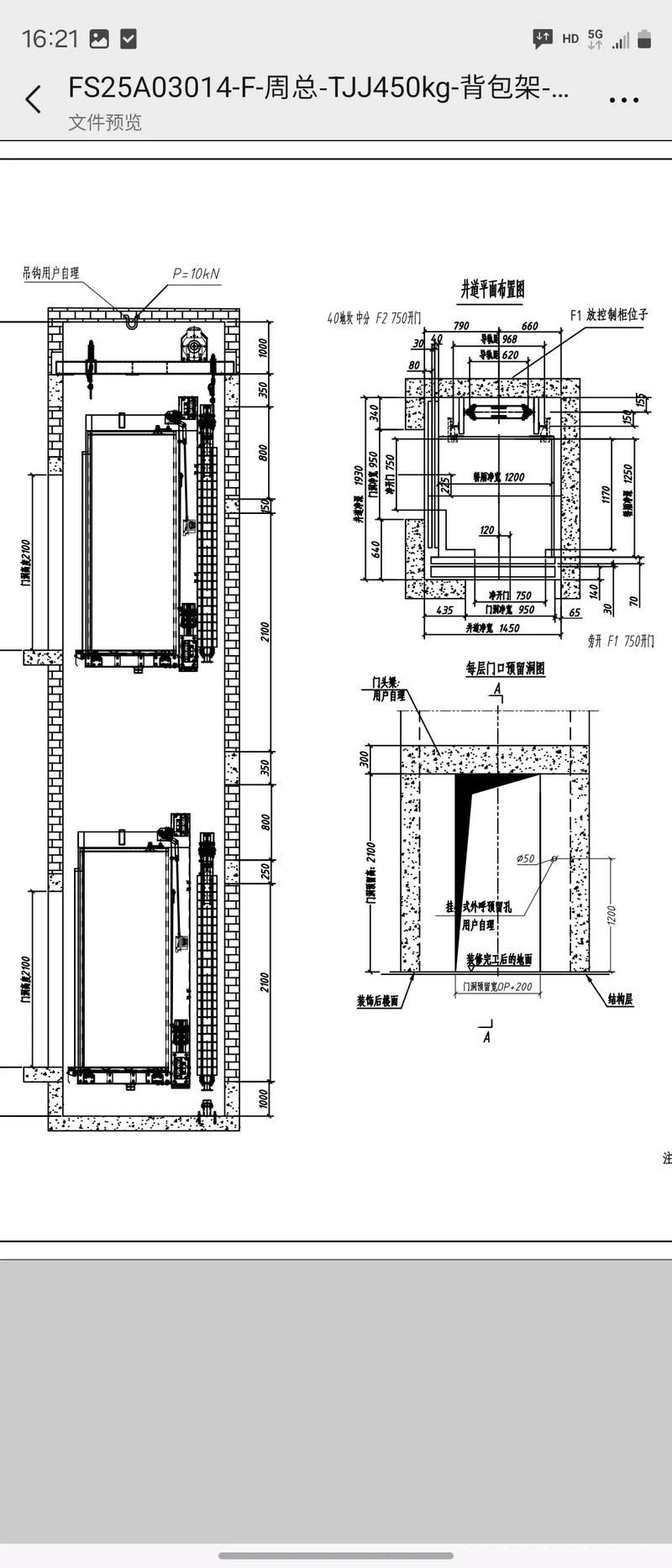

• 平面與立面布置圖：電梯井道平面尺寸、各層標高、機房位置、與主體結構的連接關系；

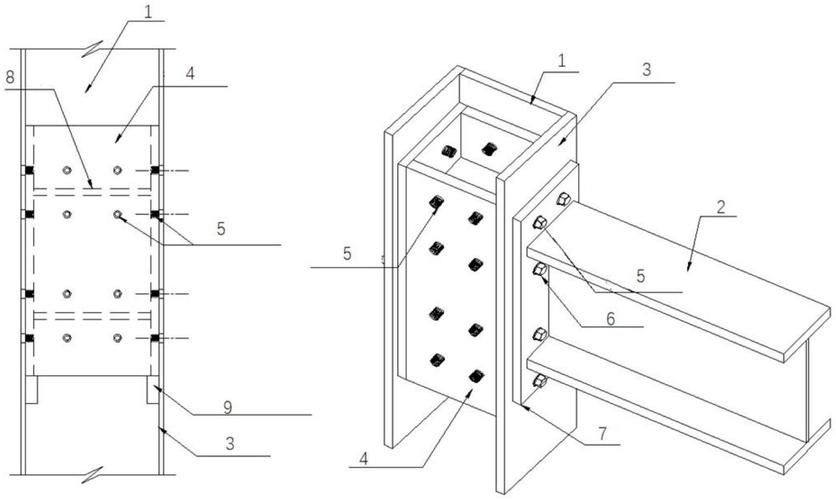

• 節點詳圖：鋼柱與橫梁的剛性連接、柱腳錨固、導軌支架焊接節點、玻璃幕墻與鋼結構的密封過渡；
• 預埋件與基礎圖：混凝土基礎配筋、預埋地腳螺栓定位、與既有建筑的植筋連接方案；
• 構件清單與材料表：型鋼規格（如H型鋼、鋼管）、螺栓型號、涂層厚度等。

設計依據為《電梯制造與安裝安全規范》（GB/T 7588.1-2020）與《鋼結構設計標準》（GB 50017-2017），并需符合《住宅設計規范》中關于加裝電梯的強制性要求。

二、正規獲取渠道

1. 設計單位：具備建筑甲級或鋼結構專項設計資質的機構，如北京優易特、武漢敦信等，可提供定制化施工圖；
2. 電梯廠商：奧的斯（Otis）、通力、迅達等提供“設計-制造-安裝”一體化服務，其Otis Create平臺支持參數化生成電梯方案；
3. 工程公司：承接舊樓加裝電梯項目的鋼結構企業，常附贈CAD圖紙作為報價附件；
4. BIM協同平臺：通過Revit或Tekla模型共享設計數據，實現結構、機電、建筑專業協同出圖。

三、主流設計軟件與流程

設計流程：需求分析 → 初步建模 → 結構計算 → 節點深化 → 碰撞檢查 → 施工圖輸出。BIM技術可實現從三維模型直接生成二維圖紙，大幅提升準確性。

四、可視化配圖資源

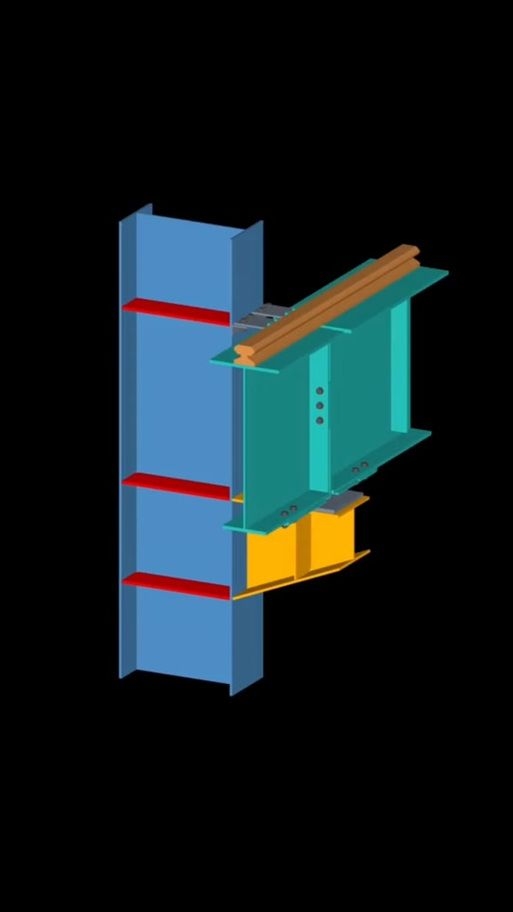

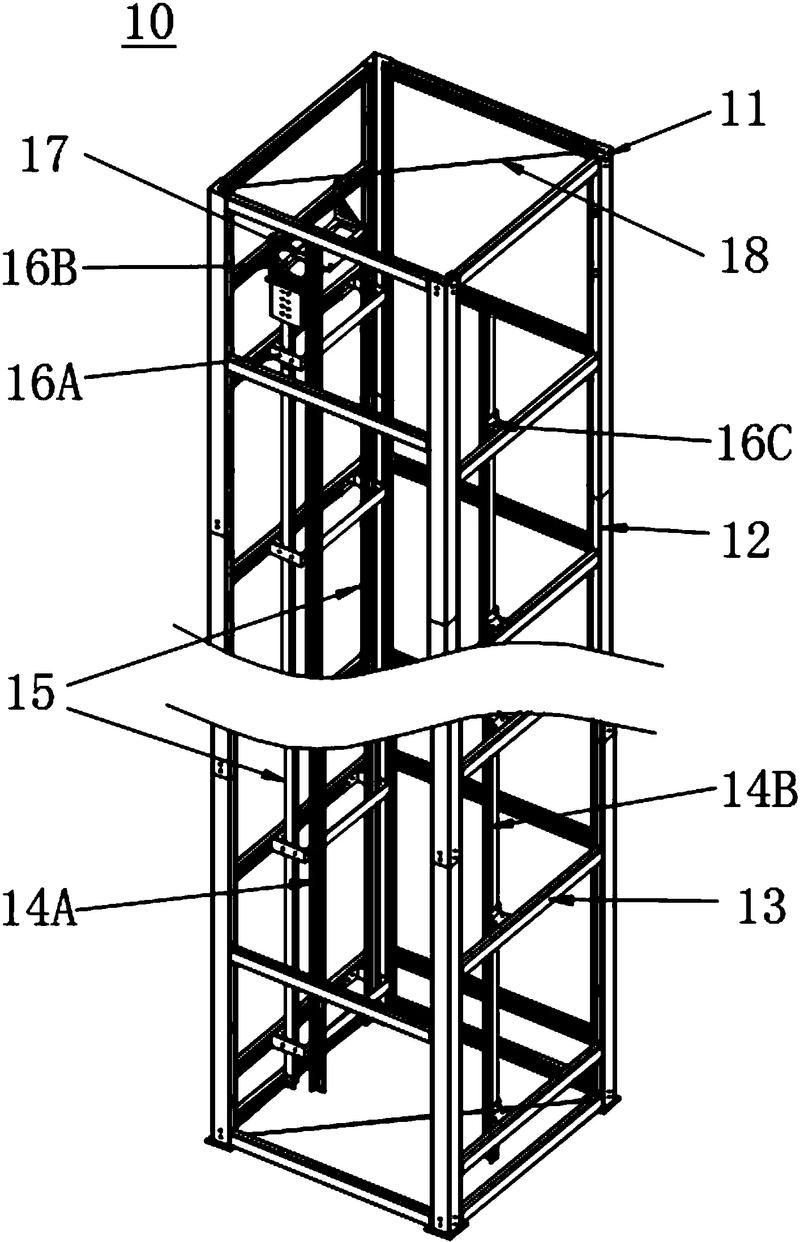

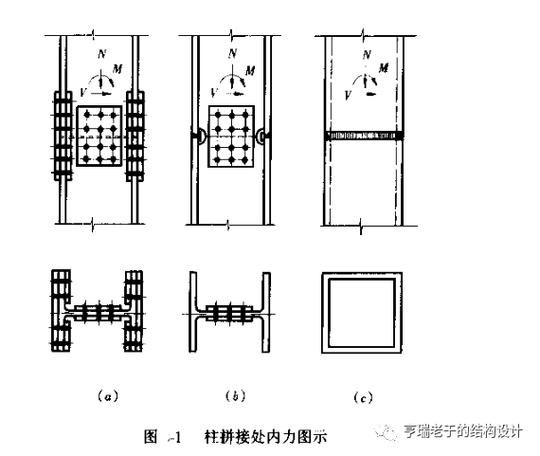

為直觀理解鋼結構電梯構造，以下為典型構件示意圖：

五、動態學習資源

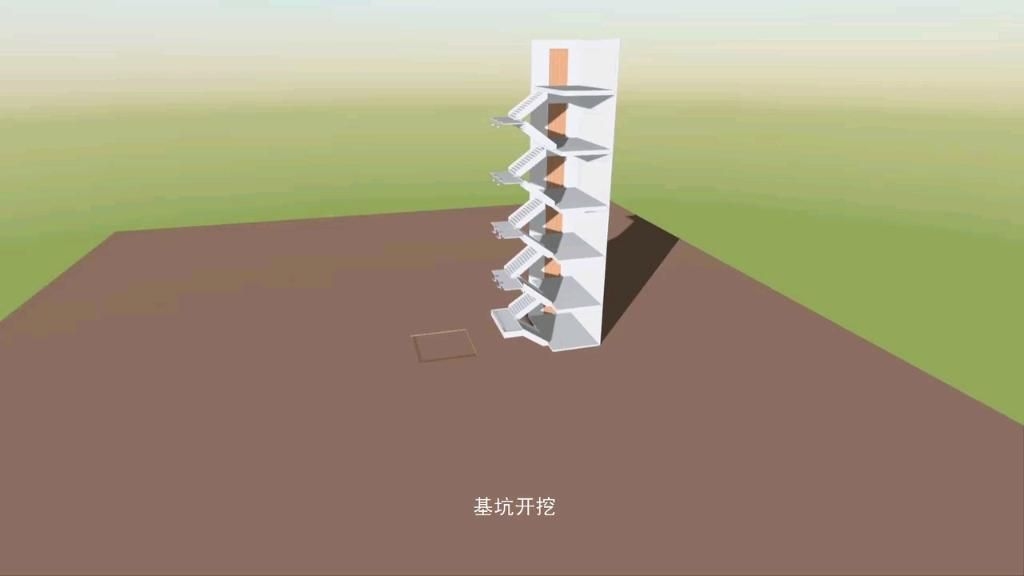

為深入掌握設計與施工過程，推薦觀看以下視頻：
