焊接缺陷速查表（1000字詳解 + 高清圖示）?
一、焊接缺陷分類體系（依據 ISO 6520 標準）?
焊接缺欠按國際標準 ISO 6520-1 分為六大類，其中超過允許限值者定義為“缺陷”?，直接影響結構安全：
| 缺陷大類 | 典型子類 | 缺陷性質 | 主要檢測方法 |
|---|---|---|---|
| 裂紋? | 橫向裂紋、中心線裂紋、根部裂紋 | 面型缺陷（最危險） | RT、UT、MT、PT |
| 氣孔? | 單個氣孔、鏈狀氣孔、表面氣孔 | 體積型缺陷 | RT、UT |
| 夾渣? | 單個夾渣、線狀?yuàn)A渣（鐵軌狀） | 體積/面型混合 | RT、UT、MT |
| 未熔合? | 側壁未熔合、層間未熔合 | 面型缺陷 | UT、RT、MT |
| 未焊透? | 根部未焊透、坡口未焊透 | 面型缺陷 | RT、UT |

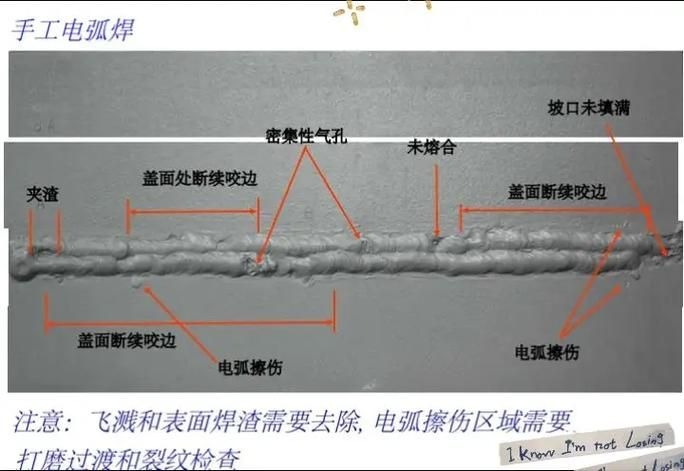

| 形狀缺陷? | 咬邊、焊瘤、凹坑、燒穿、余高超標 | 表面缺陷 | 目視、量具 |
注：裂紋與未熔合為應力集中源?，易引發疲勞斷裂；氣孔與夾渣降低有效截面積；咬邊使承載能力下降40%以上。

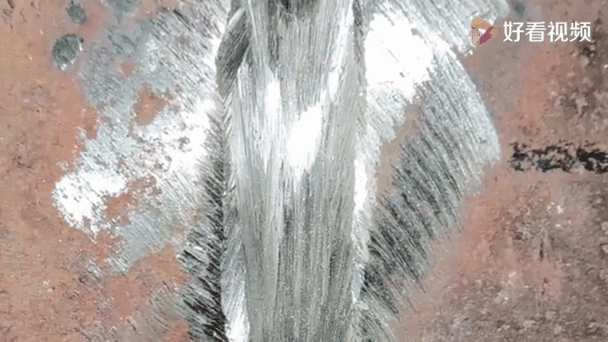

二、八大核心缺陷圖譜與成因分析?

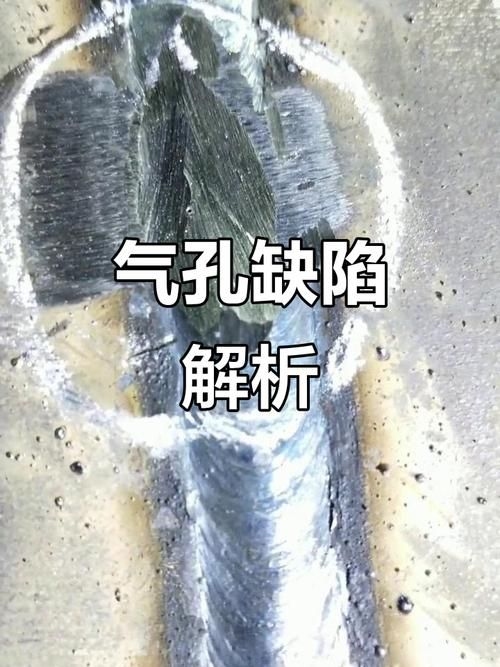

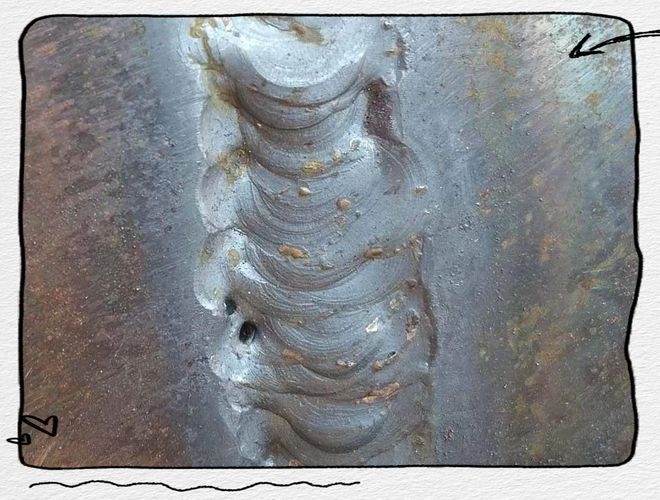

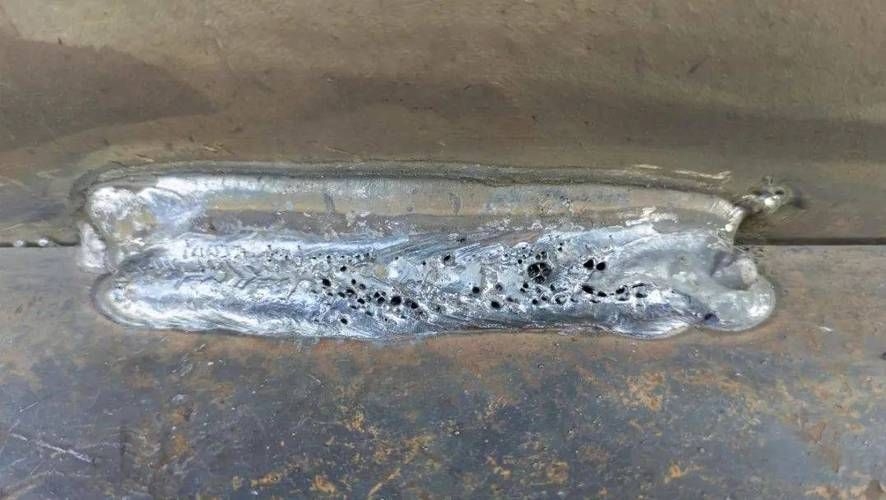

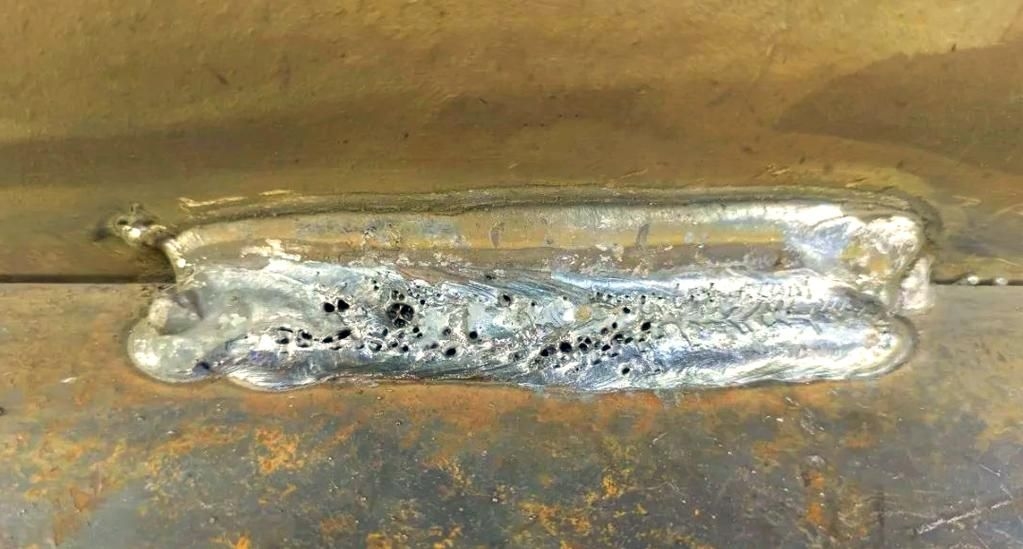

1. 氣孔（Porosity）?
- 形態?：圓形、鏈狀或蜂窩狀空洞，多分布于焊縫中部或表面
- 成因?：保護氣體不足、焊條受潮、母材油污、風速過大
- 危害?：降低密封性與疲勞強度，穿透性氣孔可致泄漏

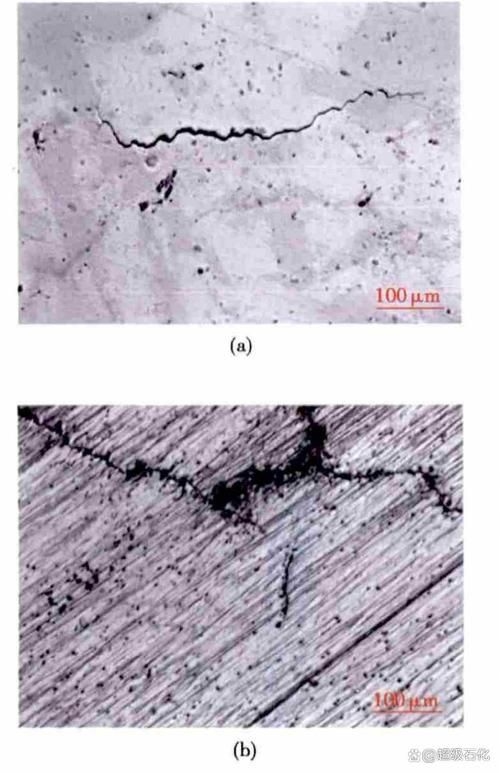

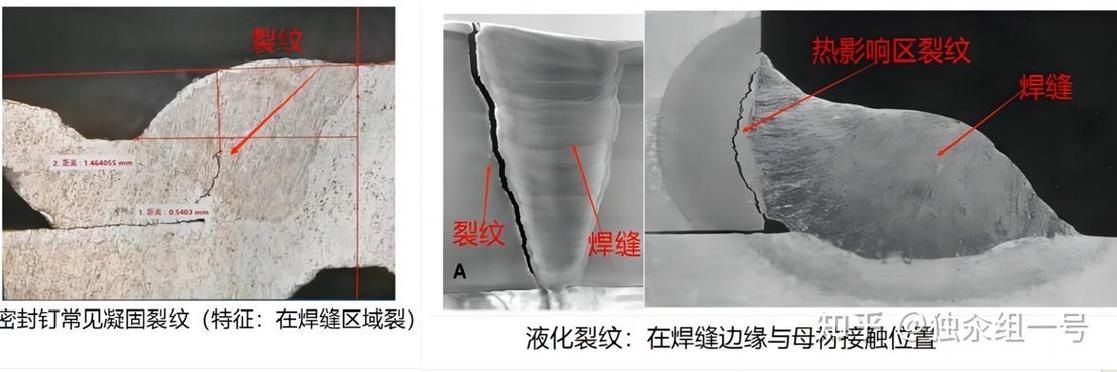

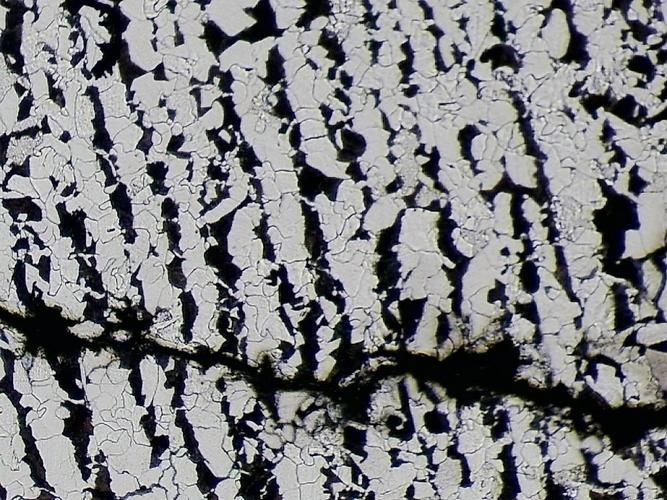

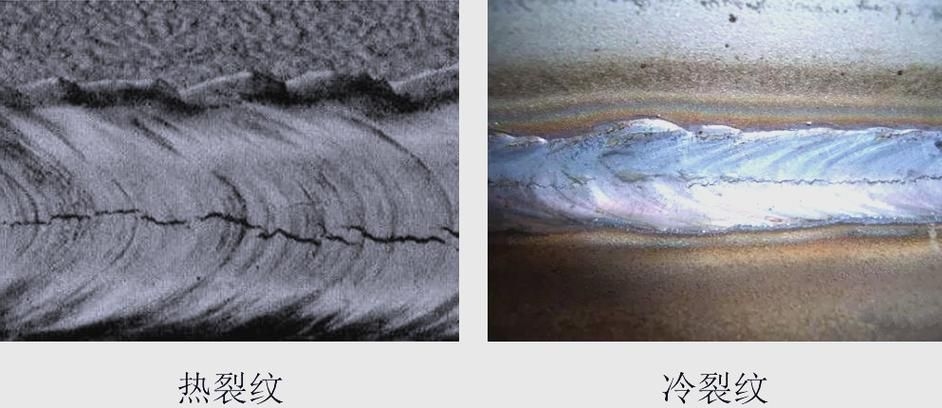

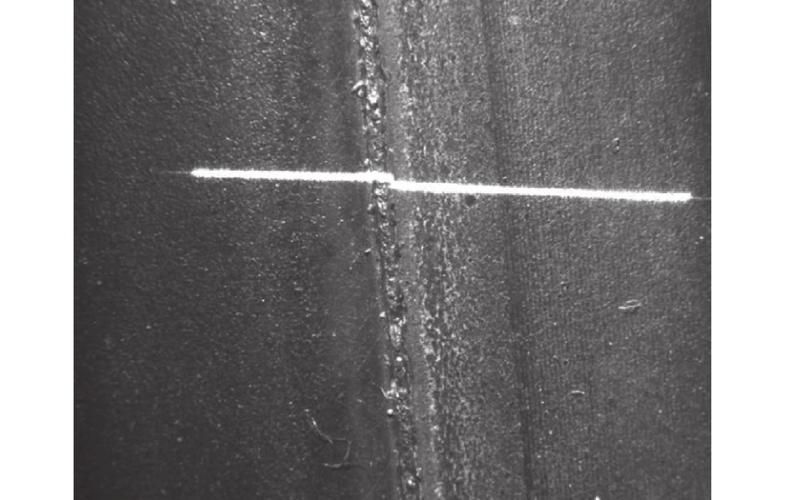

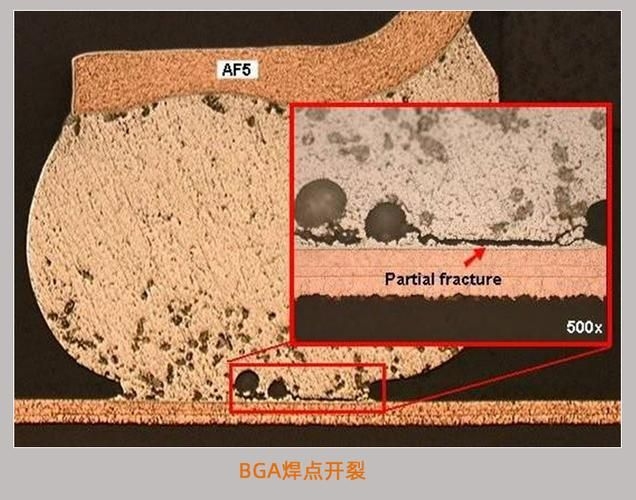

2. 裂紋（Crack）?

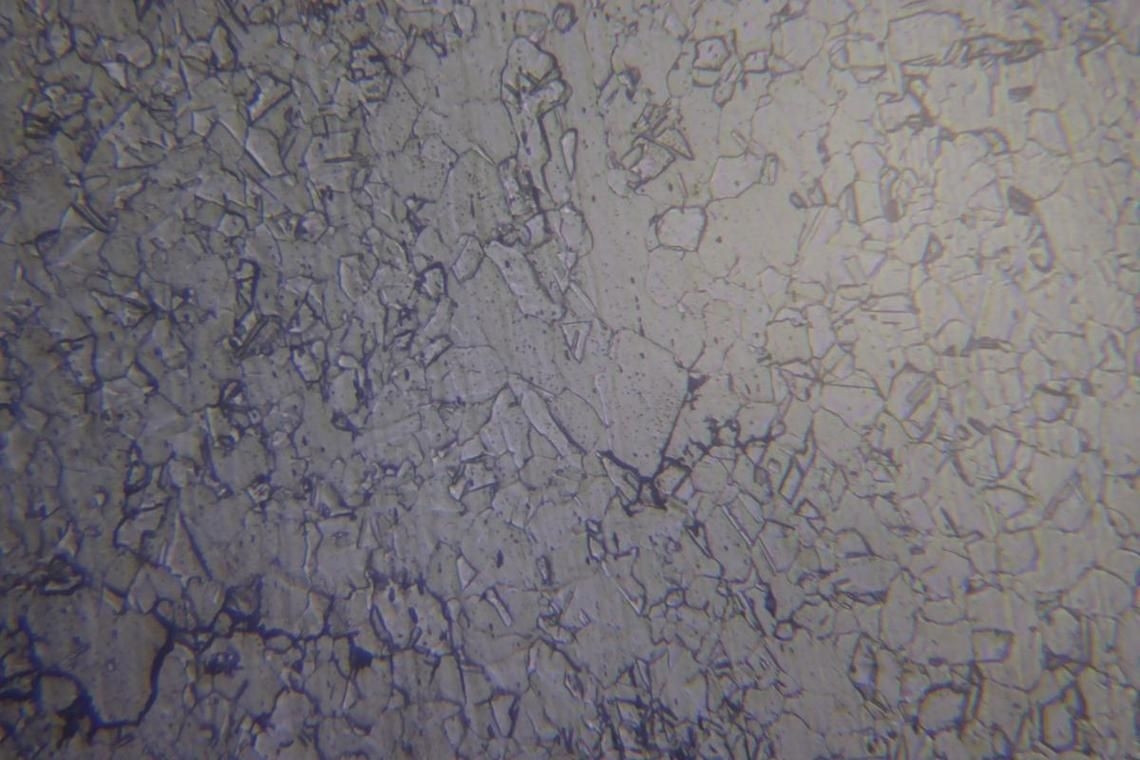

- 熱裂紋?：凝固末期沿晶界開裂，多見于高碳鋼、不銹鋼
- 冷裂紋?：焊后數小時至數天出現，由氫聚集+殘余應力引發
- 成因?：氫含量高、冷卻過快、拘束應力大
- 危害?：最嚴重缺陷?，可瞬間導致結構失效

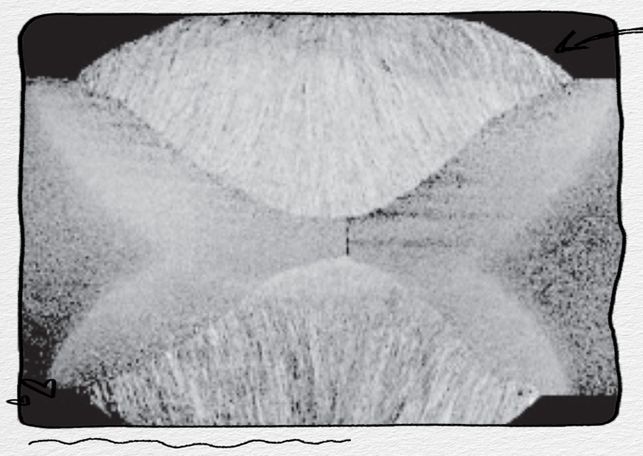

3. 未熔合（Lack of Fusion）?
- 形態?：焊縫與母材或焊道間存在清晰分界線，無金屬結合
- 成因?：電流過小、運條過快、坡口清理不凈、焊條角度偏差
- 危害?：承載截面斷裂，常為裂紋起始點
展開4. 咬邊（Undercut）?
- 形態?：焊趾處母材被電弧熔蝕形成凹槽
- 成因?：電流過大、電弧過長、運條速度不均、直流磁偏吹
- 危害?：應力集中系數達3–5倍，疲勞強度下降40%
