Midas鋼棧橋建模常見錯誤詳解

鋼棧橋作為臨時性施工結構，其建模精度直接影響施工安全與經濟性。在Midas Civil中建模時，因臨時結構的非標準性、施工階段復雜性及操作者經驗不足，常出現系統性建模錯誤。以下為工程實踐中高頻出現的五大類錯誤，均基于國內實際項目反饋與軟件操作規范總結。

1. 支座約束模擬失真
鋼棧橋支座常采用彈性連接模擬橡膠支座或滑動支座，但常見錯誤是將所有支座節點設為全固定（UX=UY=UZ=URx=URy=URz=0），忽略實際結構的水平位移與轉動自由度。例如，水上棧橋支承于樁基時，應根據地質報告設置縱向（UX）和豎向（UZ）彈簧剛度，橫向（UY）則需考慮水流沖擊下的側向約束。錯誤設置會導致模型剛度過大，計算位移偏小，掩蓋結構失穩風險。正確做法應依據《公路橋涵施工技術規范》（JTG/T 3650-2020）中臨時結構支座剛度推薦值，通過彈性連接（Elastic Link）定義非線性邊界條件。

2. 施工階段激活缺失或錯序
鋼棧橋多為分段拼裝結構，建模時若未正確劃分施工階段或未激活對應結構組，將導致荷載傳遞路徑錯誤。典型錯誤包括：① 橋面板單元在“安裝階段”未激活，但已施加施工荷載；② 支撐架在“拆除階段”仍被保留，造成超靜定疊加。Midas中需嚴格按“單元激活/鈍化”控制構件參與分析的時序。未激活的單元仍參與質量計算，將導致自振周期異常。建議使用“施工階段管理器”逐級核對各階段激活的結構組與荷載組，避免“模型完整但階段錯亂”的隱性錯誤。

3. 單元劃分與節點未分割
鋼棧橋多采用梁單元模擬主梁與橫梁，但節點處若未進行“節點分割”（Node Split），會導致力傳遞不連續。例如，主梁與斜撐在空間相交處若未生成獨立節點，程序會默認將力傳遞至最近節點，造成彎矩突變、應力集中誤判。此錯誤在桁架節點、加勁肋連接處尤為隱蔽。檢查方法：在“模型”→“節點”中啟用“顯示未分割節點”功能，或通過“分析信息”查看是否存在“節點奇異”警告（如DX/DZ DOF SINGULAR）。修正需手動分割交叉節點，確保每個構件端部獨立連接。

4. 荷載施加方式錯誤
常見錯誤包括：① 將移動荷載直接施加于梁單元而非車道面（Lane Surface），導致影響線計算失效；② 未區分恒載與施工荷載，將設備荷載（如吊車）作為集中荷載施加于跨中，忽略其實際行走路徑；③ 溫度荷載未按截面高度定義梯度，導致熱應力為零。正確做法：使用“移動荷載分析”模塊定義車道線與車道面，確保荷載沿結構路徑追蹤；施工荷載應作為“施工階段荷載”獨立定義，避免與永久荷載組合混淆。

5. 材料與截面參數誤設
鋼棧橋多采用Q345鋼，但建模時常誤將彈性模量設為2.06×10 MPa（鋼材標準值）的1/10，或截面慣性矩Iyy與Izz顛倒。尤其在使用“截面特性值計算器”導入自定義截面時，若未勾選“封閉截面”選項，抗扭剛度J將嚴重低估。此外，部分用戶為簡化計算，將鋼管混凝土截面定義為純鋼截面，忽略混凝土的約束效應，導致承載力高估15%~20%。建議在“材料”定義中明確材料類型（如“鋼材”），并使用“截面特性值計算器”驗證Ixx、Iyy、J值是否合理。

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第1張

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第2張

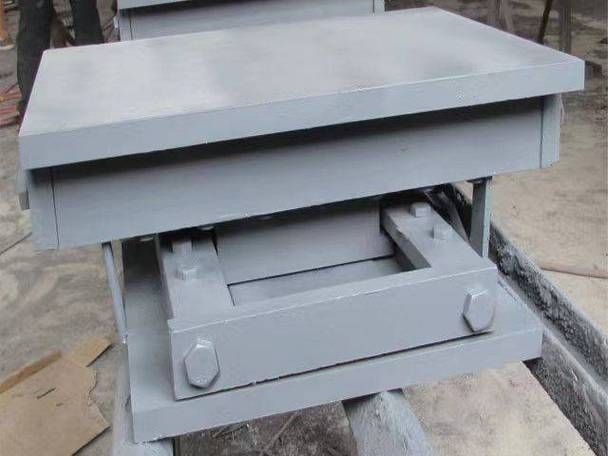

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第3張

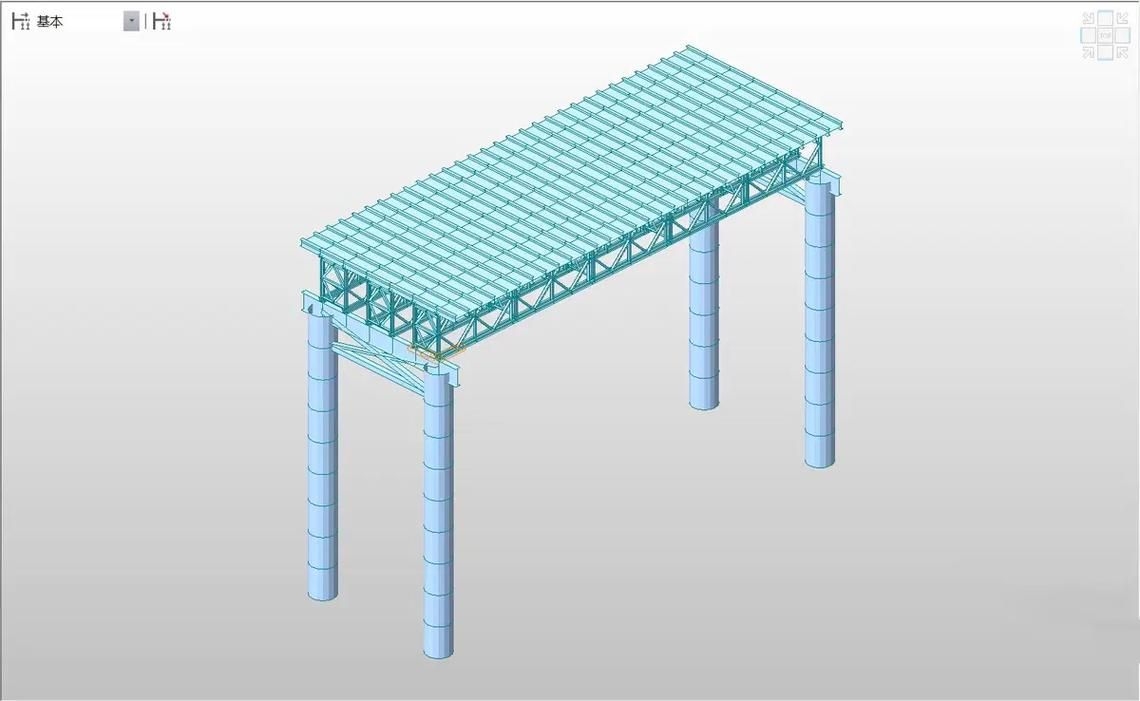

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第4張

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第5張

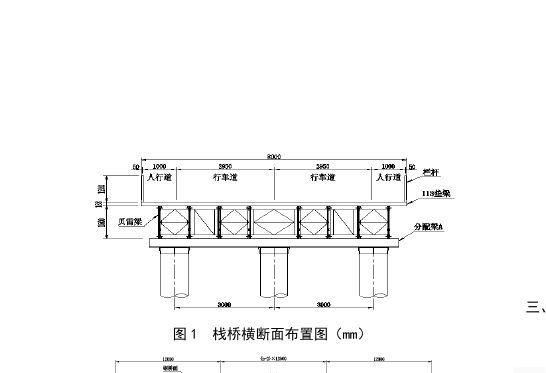

midas鋼棧橋建模有哪些常見錯誤（midas鋼棧橋建模常見錯誤）行業新聞第6張

上述錯誤在實際工程中常疊加出現，導致模型收斂失敗、位移異?；驊μ摳?。建議建模后執行“分析信息”檢查，重點關注：① 是否存在節點奇異；② 施工階段激活是否完整；③ 移動荷載影響線是否連續。同時，推薦使用Midas Civil的“模型檢查器”（Model Checker）功能，自動識別未分割節點、未激活單元與約束沖突。
