磚混結(jié)構(gòu)墻體傾斜是低層住宅中常見的結(jié)構(gòu)病害，其成因復(fù)雜，涉及地基、施工、材料、環(huán)境及設(shè)計(jì)等多方面因素。以下從五大核心維度系統(tǒng)解析其常見原因：

一、地基不均勻沉降（主導(dǎo)因素）

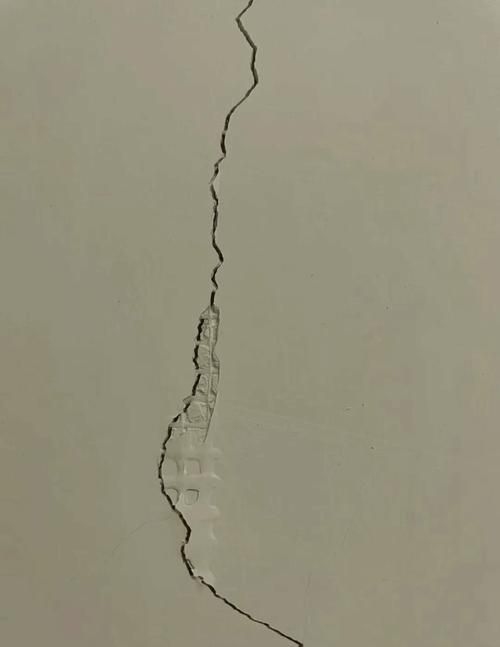

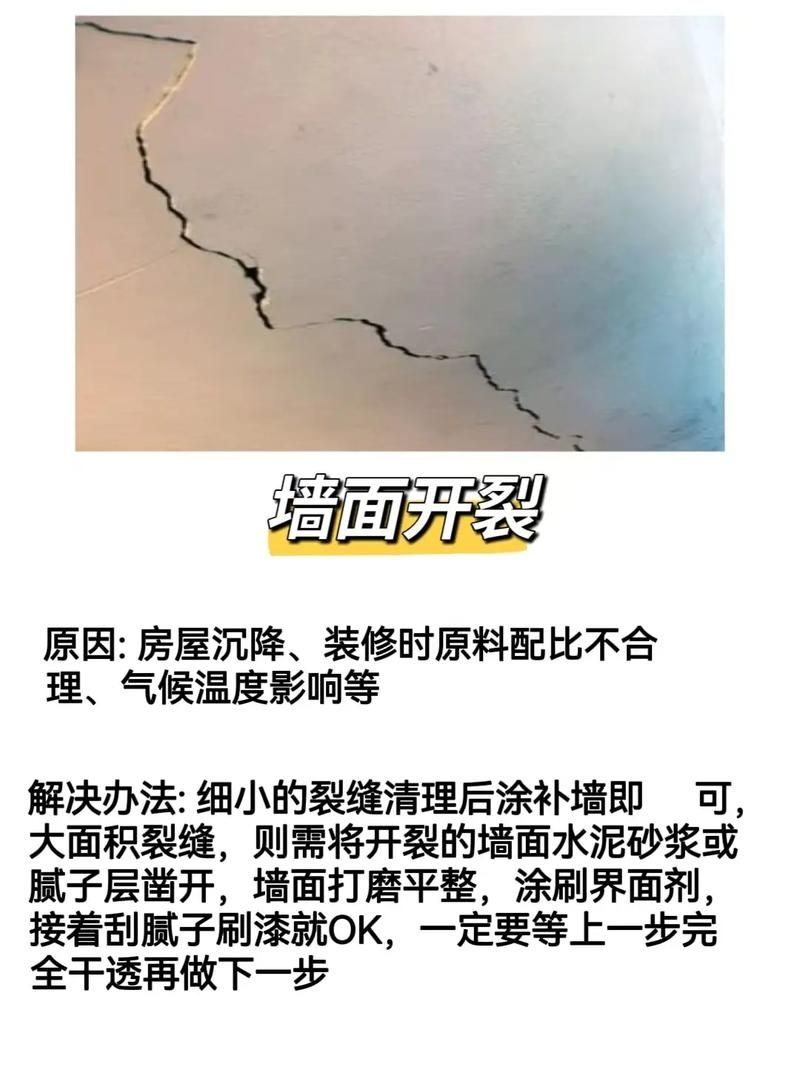

地基土層承載力差異是引發(fā)墻體傾斜的首要原因。北京地區(qū)部分區(qū)域存在軟土、回填土或地下水位波動，導(dǎo)致房屋不同部位沉降量不一致。例如，房屋一端位于密實(shí)砂土層，另一端處于高壓縮性淤泥層時，沉降差會直接拉裂墻體，形成斜向裂縫（通常呈45°角，上寬下窄）。根據(jù)北京市住建委導(dǎo)則，當(dāng)砌體結(jié)構(gòu)整體傾斜率超過2%（三層及以上）或裂縫寬度大于10mm時，即構(gòu)成重大安全隱患。此類沉降常由相鄰施工、地下管線滲漏或長期降雨浸泡引發(fā)，尤其在順義等近郊區(qū)域雨季后頻發(fā)。

二、施工質(zhì)量缺陷（人為主因）

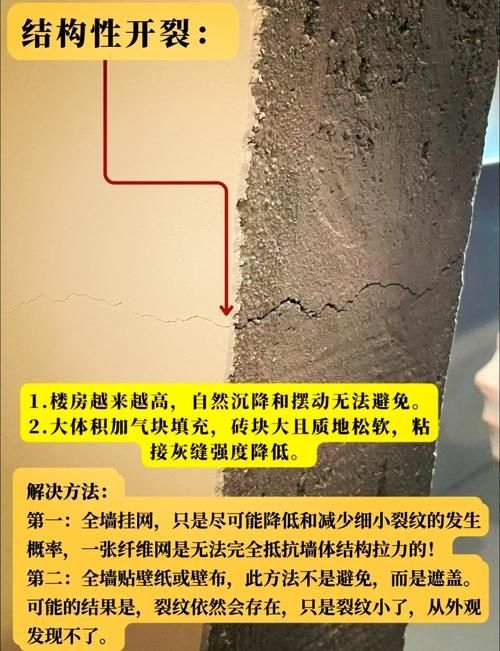

施工過程中的操作不規(guī)范直接削弱墻體整體性：

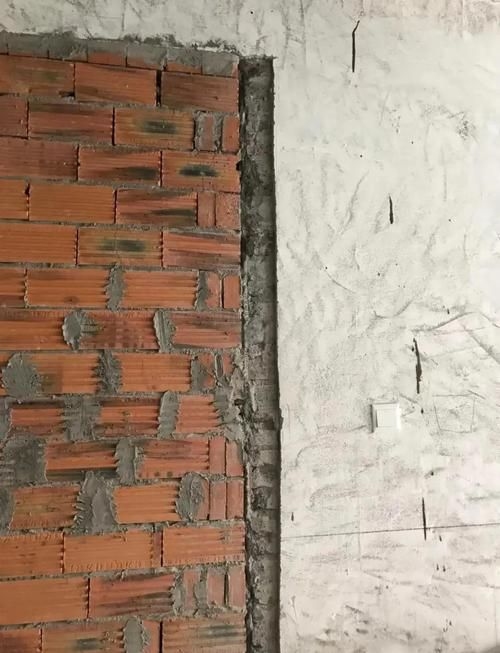

• 灰縫不飽滿：砂漿與磚塊粘結(jié)面積低于85%，導(dǎo)致墻體抗剪強(qiáng)度驟降；
• 未設(shè)構(gòu)造柱與圈梁：磚混結(jié)構(gòu)中構(gòu)造柱與圈梁是約束墻體變形的關(guān)鍵，若漏設(shè)或間距超標(biāo)（如超過4m），墻體在荷載作用下易失穩(wěn)；
• 皮數(shù)桿缺失：砌筑時未使用皮數(shù)桿控制標(biāo)高，導(dǎo)致層高誤差累積，墻體軸線偏移；
• 磚塊未潤濕：干磚直接砌筑會吸收砂漿水分，降低粘結(jié)力，引發(fā)空鼓與裂縫。

此類問題在農(nóng)村自建房中尤為突出，施工隊(duì)技術(shù)參差，常為趕工忽視規(guī)范。

三、溫度應(yīng)力與凍融循環(huán)（北京特有氣候影響）

北京冬季嚴(yán)寒，年均凍融循環(huán)達(dá)30次以上，對磚混墻體構(gòu)成雙重破壞：

• 熱脹冷縮應(yīng)力：混凝土屋蓋（線膨脹系數(shù)10×10/℃）與磚墻（5×10/℃）變形不協(xié)調(diào)，頂層兩端易出現(xiàn)“八”字形斜裂；
• 凍脹破壞：基礎(chǔ)埋深不足時，地基土中水分凍結(jié)膨脹，產(chǎn)生向上托力，導(dǎo)致墻體底部被抬升，形成階梯狀裂縫；
• 鹽凍侵蝕：冬季撒鹽化雪后，氯離子滲入磚體，結(jié)晶膨脹加劇磚面酥化，降低砌體強(qiáng)度。

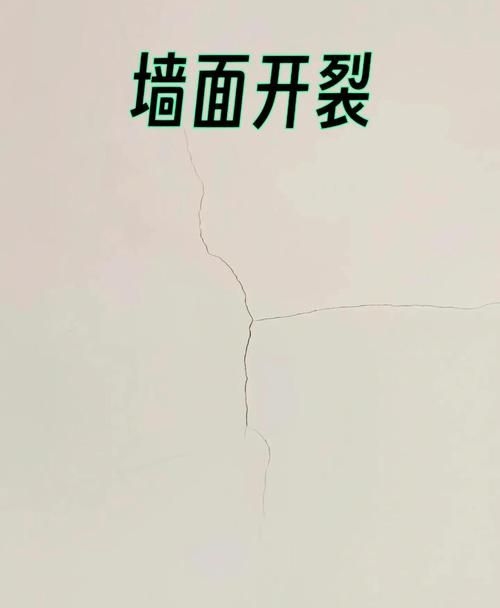

此類裂縫多集中于頂層、山墻及窗角等應(yīng)力集中區(qū)。

四、材料劣化與結(jié)構(gòu)老化

老舊磚混建筑（尤其20世紀(jì)80–90年代建造）普遍存在材料退化：

• 磚體酥化：長期風(fēng)化、酸雨侵蝕或地下水毛細(xì)上升，導(dǎo)致黏土磚強(qiáng)度下降，出現(xiàn)“粉化”現(xiàn)象；
• 砂漿碳化：水泥砂漿中氫氧化鈣與空氣中CO反應(yīng)生成碳酸鈣，失去膠結(jié)能力，砂漿強(qiáng)度衰減超50%；
• 鋼筋銹蝕：圈梁、構(gòu)造柱內(nèi)鋼筋銹蝕膨脹，撐裂混凝土保護(hù)層，間接牽動墻體開裂。

此類問題在無維護(hù)的老舊小區(qū)中加速發(fā)展，形成“惡性循環(huán)”。

五、設(shè)計(jì)與結(jié)構(gòu)缺陷

• 無伸縮縫或間距過大：超過30m的長條形建筑未設(shè)溫度縫，熱應(yīng)力無法釋放；
• 洞口過大未加強(qiáng)：門窗洞口寬度超過1.5m未設(shè)過梁或構(gòu)造柱，洞角應(yīng)力集中引發(fā)斜裂；
• 基礎(chǔ)形式不當(dāng)：僅采用條形基礎(chǔ)而未考慮軟土區(qū)樁基或換填處理，沉降控制能力弱。

上述缺陷在早期設(shè)計(jì)規(guī)范不完善時期普遍存在，是當(dāng)前危房改造的重點(diǎn)對象。
