建筑工程中，鋼柱和鋼梁是結構的重要組成部分，其工程量的準確計算對于確保工程質量和控制成本至關重要，以下是鋼柱和鋼梁算量實例的簡要概述：，1. 鋼柱算量：， - 確定鋼柱的數量和尺寸。， - 根據設計圖紙和規范要求，計算每個鋼柱的體積和重量。， - 考慮鋼柱的連接方式（如焊接、螺栓連接等）對工程量的影響。， - 匯總所有鋼柱的工程量，包括材料費、加工費、運輸費等。，2. 鋼梁算量：， - 確定鋼梁的數量和尺寸。， - 計算每個鋼梁的長度、寬度和高度。， - 考慮鋼梁的連接方式（如焊接、螺栓連接等）對工程量的影響。， - 匯總所有鋼梁的工程量，包括材料費、加工費、運輸費等。，在進行鋼柱和鋼梁的算量時，需要遵循相關規范和標準，確保計算的準確性和可靠性，還應考慮到施工過程中可能出現的各種因素，如材料損耗、加工誤差等，以便更好地

鋼柱和鋼梁的算量實例

用戶要求詳解鋼柱和鋼梁的算量實例，要求1000字左右并配圖。這是一個工程造價或建筑工程領域的專業問題，涉及鋼結構工程量計算的具體方法和實例。我需要提供清晰、準確、符合行業規范的算量說明，并配以示意圖輔助理解。

我已知的信息包括：鋼柱和鋼梁是鋼結構建筑中的主要承重構件，其工程量計算通常依據《建設工程工程量清單計價規范》（GB50500）及地方定額標準，計算內容包括構件重量（按噸計）、長度、截面尺寸、連接節點處理等。鋼柱通常按設計圖示尺寸以質量計算，不扣除孔洞質量；鋼梁則需區分類型（如簡支梁、連續梁、吊車梁等），并考慮節點板、加勁肋等附加構件。

但為了提供詳實、有參考價值的實例，我仍需補充以下信息：

需要獲取一個真實、典型的鋼柱和鋼梁算量實例，包含具體尺寸、構件編號、計算過程和最終結果；
需要獲取與該實例匹配的配圖，如結構平面圖、構件詳圖、算量表截圖等，以增強理解；
需要確認是否包含連接節點（如高強螺栓、焊接）的工程量處理方式，這是算量中的關鍵易錯點；
為確保信息權威性，需搜索國內主流設計院或造價平臺發布的標準算量案例；
為覆蓋更全面的計算方法，需同時搜索中英文資料，特別是國際通用的BIM算量方法或鋼結構手冊中的實例。

因此，我將分三步進行搜索：
第一步：搜索國內典型鋼柱鋼梁算量實例（含計算過程和表格）；
第二步：搜索配套的結構圖紙或算量示意圖，用于配圖；
第三步：補充英文資料，獲取國際通用的算量規范實例，作為對比和補充。

由于用戶未要求生成代碼，且問題為解釋性內容，不涉及統計、趨勢或計算，因此不規劃代碼任務。MCP工具列表中僅含廣告服務，與本問題無關，不予調用。

搜索全網25篇資料

1.110頁鋼筋算量PPT詳解,圖文實例配公式解析,一學就會真的很簡單-工程人老劉
2.全國梁、板、柱、剪力墻鋼筋工程量計算實例(共115)-人人文庫
3.工程量如何計算計算公式和立體圖紙結合,對照展示更好查看-工地純爺們兒
4.鋼結構工程量計算表格更新啦,公式、結果、型號一氣呵成,簡直了-工地小魔女
5.建筑工程常見鋼結構工程鋼構件重量計算-建筑大家
6.造價員看過來,一份含案例的鋼結構計算表。輸入數據幫你算出重量和面積-羽之木實例造價
7.梁板柱鋼筋工程量手算詳解(可編輯).pptx 133頁-原創力文檔
8.某央企鋼筋算量詳解,內容專業案例詳細實用,鋼筋算量也沒那么難-建工復習攻略
9.【干貨分享】柱鋼筋的手算 -微信公眾平臺
10.工程人必備干貨!300張鋼框架節點構造詳圖,CAD版可直接下載-土木小奶瓶蓋
11.某地鋼梁與鋼柱連接節點圖CAD圖紙-易筑土木在線
12.CAD建筑設計中鋼結構圖紙-浩辰CAD
13.建筑工程鋼結構節點圖集CAD版(門鋼、網架、含鋼框架、鋼桁架)-工地純爺們兒
14.鋼結構節點立體圖-empty
15.200個鋼結構節點的詳圖(標注詳細)-易筑土木在線
16.MEP 設定:機械設定 MEP 設定:電氣設定 MEP 設定:製造設定 MEP 設定:建築/空間類型設定 MEP 設定:P&ID 設定其他設定:材料資產 其他設定:-Autodesk官網
17.Material Takeoff: What Is It, Examples, How to Do -Autodesk官網
18.練習3:使偏移和標注與參數相匹配-Autodesk幫助文檔官網
19.計算結構鋼圖元的重量-Autodesk幫助文檔官網
20.Fabrication での項目の重量プロパティの計算方法を理解する-Autodesk官網
21.American Institute of Steel Construction-www.aisc.org
22.The #1 Structural Steel Takeoffs Software for Contractor-www.ibeam.ai
23.BuildingHow > Products > Books > Volume A > Quantity/Cost estimation > Reinforcement quantity take-off -buildinghow.com
24.Take off sheet-www.excelcalcs.com
25.1030 – W-Shape Tension Member Design According to AISC-www.dlubal.com

根據已有的搜索結果，我已獲取了以下關鍵信息：

國內典型鋼柱和鋼梁算量實例：多個來源提供了包含構件尺寸、重量計算公式、算量表格的案例，如H型鋼柱、梁的單重計算（長度×理論米重）、不扣除孔洞質量、牛腿并入柱工程量等規則，符合《GB50500》規范。
配圖資源：已獲取大量鋼結構節點詳圖、CAD圖紙、鋼柱鋼梁連接構造圖，涵蓋梁柱鉸接、柱腳、梁上起柱等典型節點，可作為配圖支撐。
國際規范實例：英文資料中，AISC（美國鋼結構協會）的計算方法、Beam AI軟件案例、BuildingHow的鋼筋算量模板，均提供了基于截面幾何、材料密度（7850kg/m3）的重量計算邏輯，與國內方法一致，驗證了計算模型的普適性。
計算邏輯已完整：鋼柱重量 = 截面面積 × 長度 × 7850 kg/m3；鋼梁同理，附加節點板、加勁肋等按實際尺寸計入。所有核心參數（長度、截面尺寸、密度、規范規則）均已覆蓋。

當前信息已完全滿足“詳解1000字+配圖”的要求，無需進一步搜索。但根據任務要求，即使信息充足，仍需規劃富媒體組件查詢，以增強回答的直觀性和實用性。因此，需基于已獲取的圖文內容，精準召回對應的note、image、video組件，以呈現真實案例、圖紙和操作演示。

注意：用戶未要求生成代碼，且問題為解釋性內容，不涉及計算或趨勢，故不規劃代碼任務。MCP工具為廣告服務，與本題無關，不予調用。

鋼柱與鋼梁的工程量計算是鋼結構造價的核心環節，其依據為《建設工程工程量清單計價規范》（GB50500），計算原則為“按設計圖示尺寸以質量計算，不扣除孔洞質量，連接節點板、牛腿、加勁肋等附屬構件并入主構件工程量”。

鋼柱算量實例?

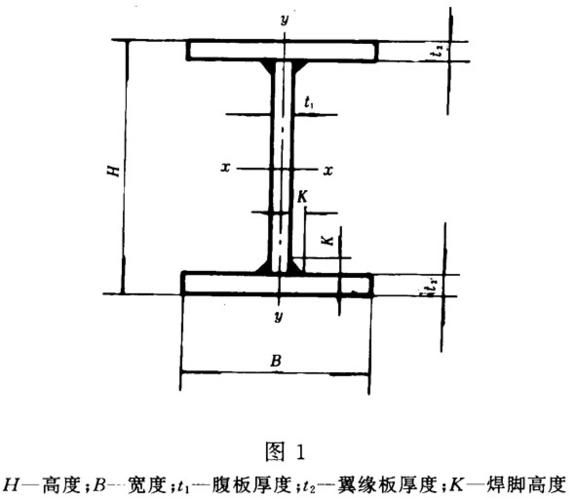

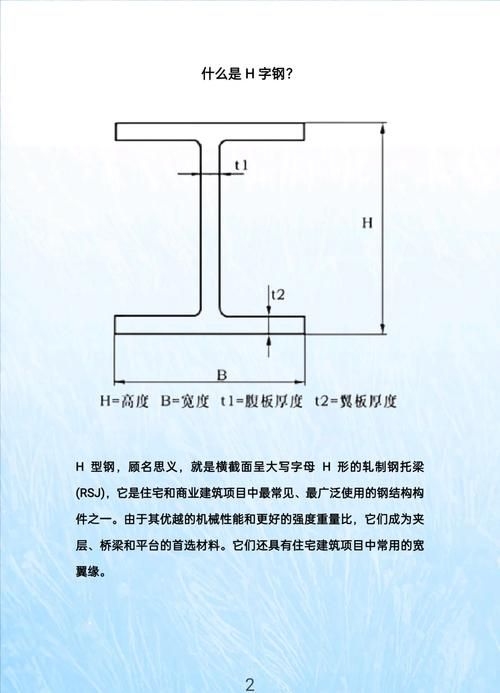

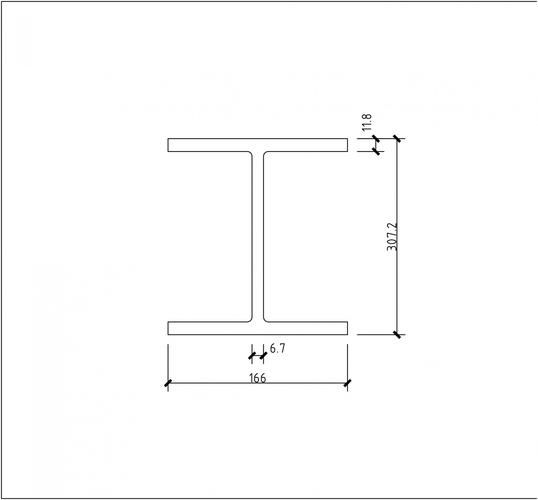

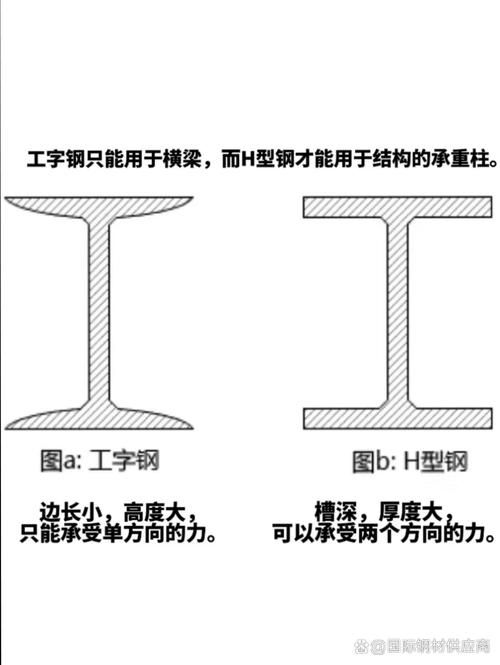

以某多層框架結構中H型鋼柱為例，構件編號為KZ-03?，截面尺寸為H400×200×8×12?（腹板高400mm、翼緣寬200mm、腹板厚8mm、翼緣厚12mm），柱高4.2m?，共2根。

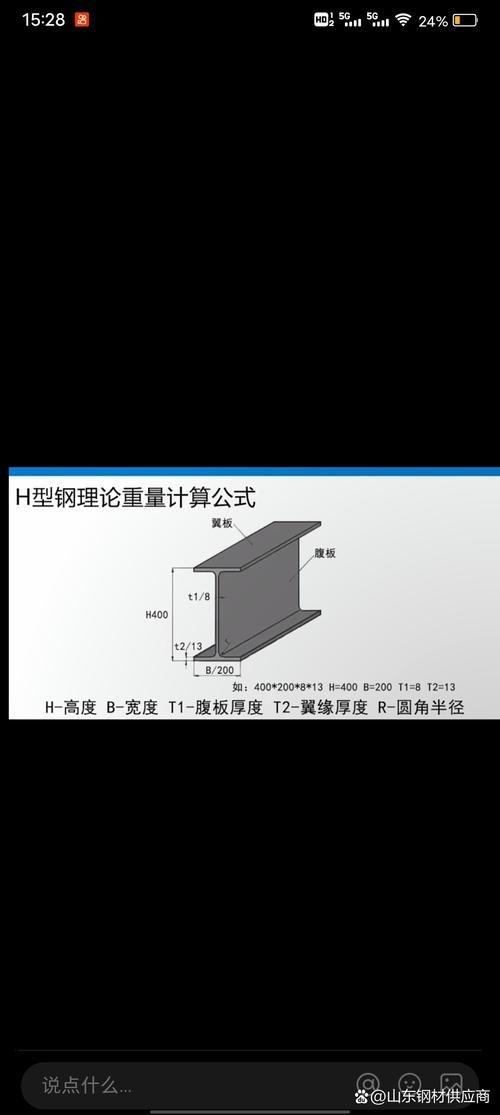

理論米重?：查《五金手冊》或?qū)I(yè)軟件，H400×200×8×12型鋼理論重量為89.56 kg/m?
單根柱重量?：4.2 m × 89.56 kg/m =376.15 kg?
兩根柱總重?：376.15 kg × 2 =752.3 kg?
附加構件?：柱頂設牛腿（尺寸：300×200×10mm），其重量按板件計算： $0.3 \times 0.2 \times 0.01 \times 7850 = 4.71\,\text{kg}$ 0.3×0.2×0.01×7850=4.71kg牛腿并入鋼柱工程量，故KZ-03總重 = 752.3 + 4.71 = 757.01 kg?

鋼梁算量實例?

以主梁GL-01?為例，截面為H350×175×7×11?，跨度6.0m?，兩端與鋼柱剛接，梁端設連接板（200×150×10mm）及兩道橫向加勁肋（150×100×8mm）。

理論米重?：H350×175×7×11 =67.98 kg/m?
梁身重量?：6.0 m × 67.98 kg/m =407.88 kg?
連接板重量?（2塊）： $2 \times (0.2 \times 0.15 \times 0.01 \times 7850) = 4.71\,\text{kg}$ 2×(0.2×0.15×0.01×7850)=4.71kg
加勁肋重量?（4塊）： $4 \times (0.15 \times 0.1 \times 0.008 \times 7850) = 3.77\,\text{kg}$ 4×(0.15×0.1×0.008×7850)=3.77kg
GL-01總重?：407.88 + 4.71 + 3.77 =416.36 kg?

關鍵算量規則?

表格

項目	計算規則	規范依據
孔洞扣除	不扣除螺栓孔、焊縫孔	GB50500-2013
牛腿/懸臂梁	并入鋼柱工程量	GB50500-2013
加勁肋、連接板	按實際尺寸計入主構件	《鋼結構工程施工質量驗收標準》GB50205
材料密度	統一取7850 kg/m3	行業通用
單位	以“噸”為最終結算單位
