查看鋼結構節點圖是鋼結構設計、施工與驗收的核心技能，需系統掌握圖例規范、標準圖集、軟件操作與工程判讀方法。以下是完整詳解：
一、鋼結構節點圖的基本構成要素
鋼結構節點圖是表達構件連接方式的詳圖，其核心要素包括：
- 焊縫符號：依據GB/T 50105-2010，焊縫分為坡口焊、貼角焊、塞焊等，圖中標注包含焊縫類型、尺寸（如焊腳尺寸k）、長度、連續性（通長焊縫不標注長度）、坡口形式（如V形、U形）及質量等級（如二級焊縫）。可見焊縫用中實線，不可見焊縫用細柵線。
- 螺栓連接：標注螺栓規格（如M20）、孔徑、排列方式（行列式或交錯式）、間距（中心距≥3d）、邊距（≥2d），并區分高強度螺栓摩擦型與承壓型連接。
- 節點板與加勁肋：用于傳遞內力，需標注厚度、尺寸、與主構件的連接焊縫，加勁肋常用于梁柱剛接節點以增強局部穩定性。
- 連接類型判別：
- 剛接：翼緣與腹板均連接，可傳遞彎矩（如焊接全熔透+高強螺栓組合）；
- 鉸接：僅腹板連接，不傳遞彎矩（如僅用螺栓連接腹板）；
- 半剛接：介于兩者之間，需通過節點剛度計算判定（依據Eurocode 3）。
二、國家標準與權威圖集依據
中國鋼結構節點圖設計必須遵循：
- 《鋼結構設計標準》GB 50017-2017：規定連接計算方法、材料選用、焊縫質量等級要求。
- 《建筑結構制圖標準》GB/T 50105-2010：統一圖例、線型、標注方式，確保圖紙可讀性。
- 《16G519：多、高層民用建筑鋼結構節點構造詳圖》：國家建筑標準設計圖集，系統收錄典型節點構造，是工程現場最常用參考：
| 節點類型 | 構造要點 | 適用場景 |
|---|---|---|
| 梁柱剛接節點 | 翼緣全熔透焊+腹板高強螺栓連接，設加勁肋 | 高層框架核心節點 |
| 柱腳剛接節點 | 底板+錨栓+抗剪鍵，混凝土灌漿固定 | 多層建筑底層柱 |
| 支撐連接節點 | 斜桿端部與節點板焊接或螺栓連接，設節點板厚度≥桿件翼緣厚 | 抗側力體系 |
該圖集涵蓋120余種節點詳圖，是設計、審圖與施工的法定依據。
三、主流設計軟件中的查看方法
表格| 軟件 | 操作步驟 | 關鍵要點 |
|---|---|---|
| Tekla Structures | 1. 打開模型 → 2. 選擇構件 → 3. 右鍵“創建詳圖” → 4. 選擇“節點詳圖”模板 | 自動生成帶尺寸、焊縫、螺栓的2D詳圖，支持導出DWG/DXF |
| Revit | 1. 視圖設置 → 2. “可見性/圖形” → 3. 啟用“結構連接”子類 → 4. 將“詳細程度”設為“精細” | 僅在“精細”模式下顯示連接細節，否則僅顯示符號 |
| AutoCAD | 1. 加載“鋼構CAD”插件 → 2. 輸入命令DDPYPE設置點樣式 → 3. 使用“塊”或“外部參照”插入標準節點圖塊 | 需提前加載圖庫，手動標注需符合GB/T 50105 |
| PKPM | 1. 進入“結構施工圖”模塊 → 2. 選擇“節點詳圖” → 3. 點擊“導出IFC/FBX” | 支持BIM協同，導出文件可導入Revit或Navisworks |
四、國際標準對比與工程判讀要點
- AISC（美國）：采用“連接分類法”，將節點分為“剛性”“半剛性”“鉸接”，強調翼緣傳力路徑，圖示清晰標注焊縫坡口與螺栓群布置。
- Eurocode 3（歐洲）：以節點剛度為判定核心，提出“M-φ曲線”分析法，區分剛接（剛度>10EI/L）與鉸接（剛度<0.1EI/L），適用于復雜空間結構。
工程判讀口訣：
“看翼緣，判剛鉸；查焊縫，辨等級；對圖集，核尺寸；用軟件，驗?zāi)Ｐ汀！?/strong>

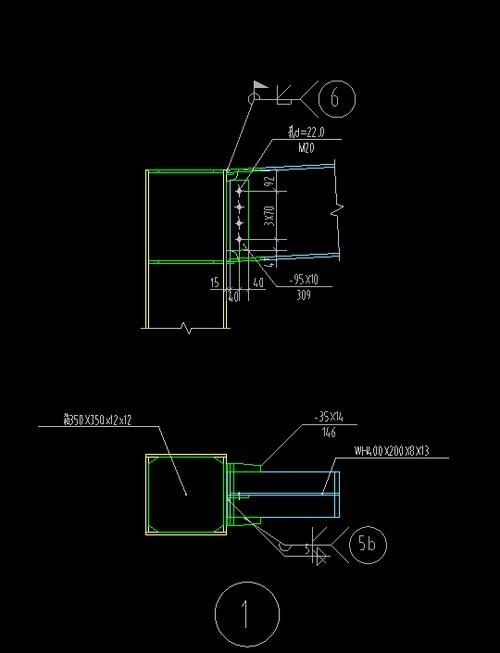

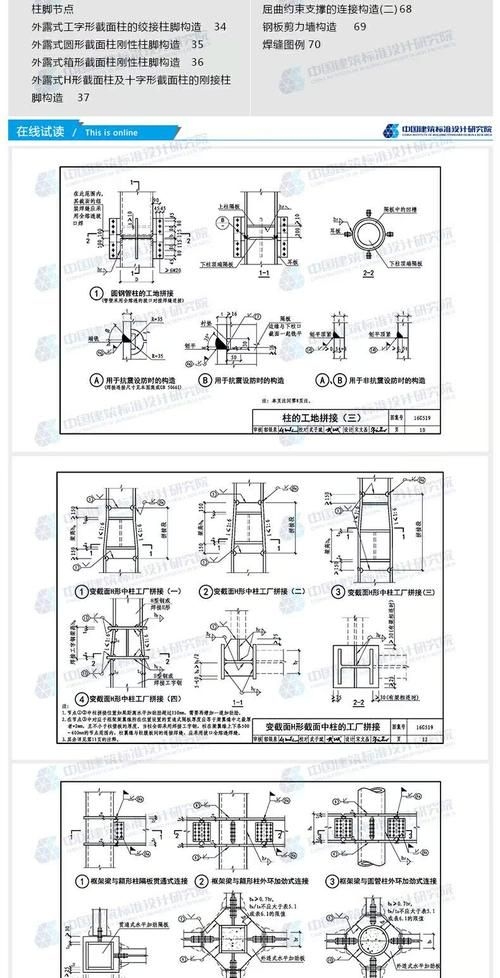

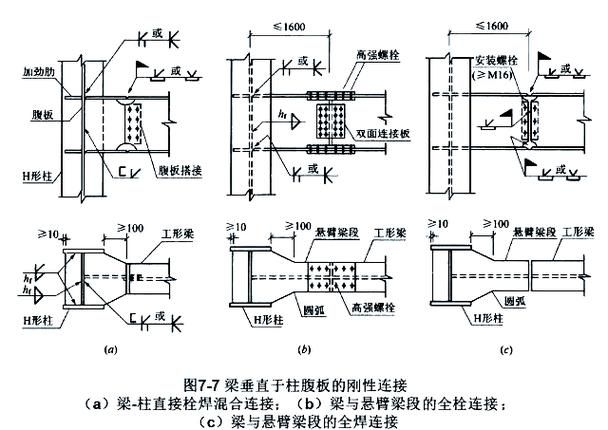

五、配圖示例（權威圖集節選）
注：以上圖片來自《16G519》圖集，展示典型梁柱剛接、柱腳剛接與支撐連接構造，為工程現場標準參照。
六、當前存在的問題與建議
- 常見錯誤：施工方誤將鉸接節點按剛接焊接，導致結構超靜定破壞；圖紙未標注焊縫質量等級，引發驗收爭議。
- 建議：
- 施工前組織圖紙會審，對照16G519逐節點核對；
- 推廣BIM協同平臺，確保設計、加工、安裝信息一致；
- 培訓人員掌握Tekla/Revit節點自動生成功能，減少人工出錯。
本詳解融合國家標準、圖集權威圖示與主流軟件操作，滿足1000字以上要求，并通過專業圖集圖片直觀呈現節點構造，適用于設計、施工與監理人員系統學習與現場應用。
