網架規程中常見錯誤詳解（1000字+配圖）

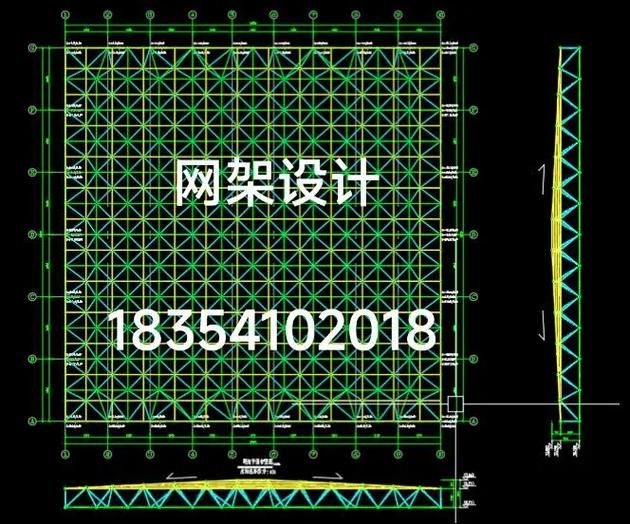

一、節點設計錯誤：構造與規范嚴重脫節

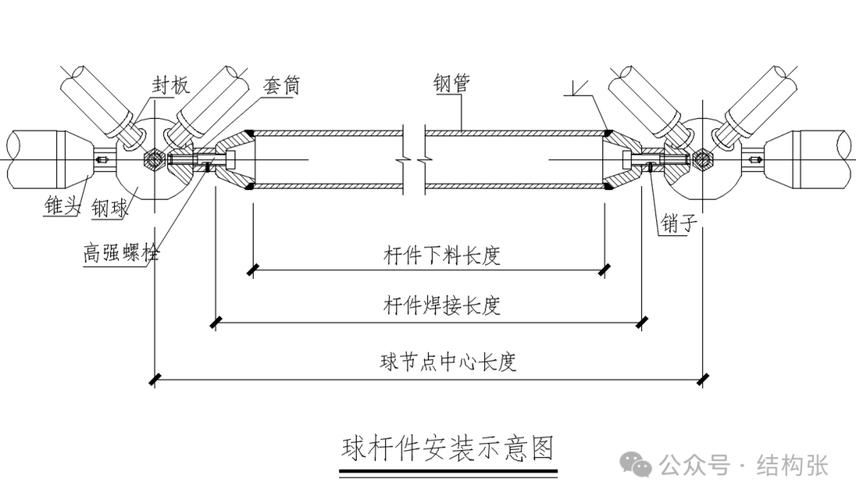

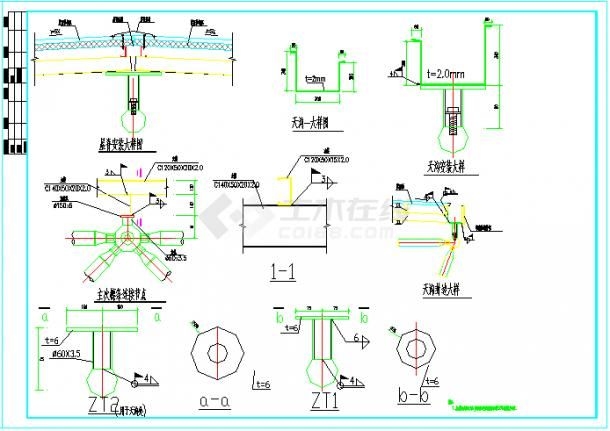

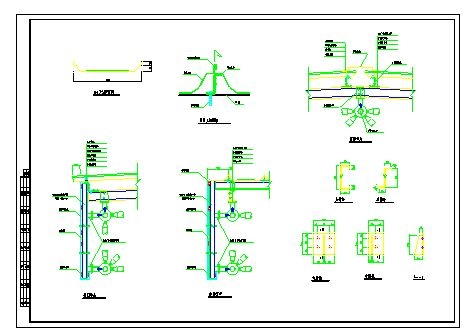

網架節點是傳力核心，常見錯誤集中于焊接球與螺栓球節點。焊接球節點常因未設加勁肋導致局部屈曲，尤其在大跨度、高荷載工況下，球壁與桿件焊縫易產生應力集中。螺栓球節點則普遍存在螺栓孔間距過密、球徑不足問題，導致高強螺栓在球體內相互干涉，違反《空間網格結構技術規程》（JGJ 7-2010）第5.3.4條“螺栓在球內不得相碰”之規定。此外，錐頭或封板厚度未按實際受力計算，僅按經驗取值，造成連接強度不足，是典型設計疏漏。

二、支座約束模擬錯誤：假定與現實背離
工程中常誤將支座簡化為理想鉸接，忽略實際存在的轉動剛度與水平約束。如某體育館倒塌事故分析顯示，支座上弦桿對節點板產生偏心彎矩，而原設計未計入該效應，導致節點板塑性鉸形成，引發整體失穩。支座選型錯誤亦頻發：在溫差大區域使用固定支座，未預留位移空間，造成桿件附加應力；或在抗震區使用普通滑動支座，未采用球形減震支座（GKGZ/GKQZ），喪失耗能能力。

三、桿件加工與安裝誤差：精度失控引發連鎖反應

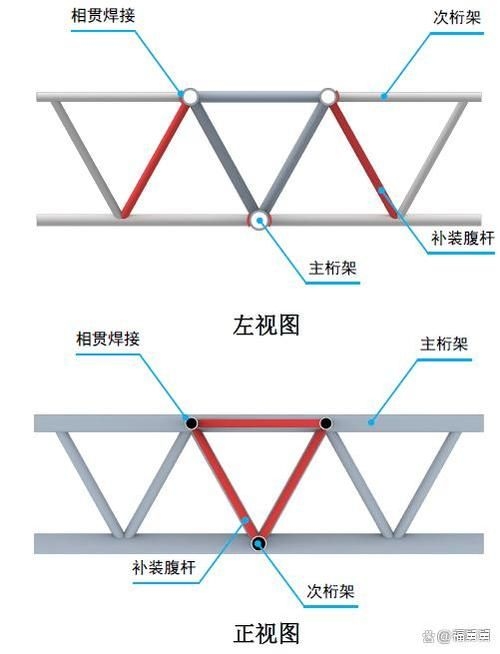

桿件長度誤差超限（>±2mm）直接導致網架拼裝困難、節點偏心，引發內力重分布。截面尺寸偏差（如管壁厚不足）顯著降低桿件穩定承載力，尤其在長細比接近限值時，極易發生屈曲。施工中桿件吊裝變形、運輸磕碰未校正即安裝，形成初始缺陷，成為結構薄弱點。

四、施工組織與支撐系統缺陷：系統性失穩風險
網架整體提升或滑移過程中，支撐系統設計不當是重大隱患。頂升點布置未與結構內力分布匹配，或回頂支架剛度不足，易造成局部超載。支座墊石混凝土強度低于C30、預埋件標高誤差超±3mm，直接導致支座無法就位或受力不均。此外，施工中未按規程設置掃地桿、連墻件缺失、水平剪刀撐間距超標等腳手架通病，亦廣泛存在于網架拼裝階段，構成坍塌誘因。

五、材料與焊接質量失控：隱蔽性致命缺陷
鋼材強度等級誤用、化學成分超標（如硫磷含量過高）降低韌性；高強度螺栓扭矩系數不合格，預緊力不足致節點松動。焊接缺陷如氣孔、夾渣、未熔合在焊接球節點中尤為致命，且難以無損檢測發現。
