判斷異形構件材質的質量需綜合運用無損檢測、微觀組織分析與力學性能評估，形成多維度、系統化的質量評價體系。異形構件因幾何復雜、應力分布不均，其材質缺陷易在關鍵部位集中，傳統目視檢查難以勝任，必須依賴專業檢測技術。

一、核心檢測方法與技術路徑

1. 無損檢測（NDT）——缺陷定位與量化

• 超聲波檢測（UT）：適用于金屬與復合材料異形件。通過定制探頭匹配曲面，采用A/B/C掃描模式識別內部缺陷。
  • A掃描：顯示單點回波波形，用于厚度測量與初步缺陷識別；
  • B掃描：生成縱截面圖像，揭示缺陷深度與形態；
  • C掃描：輸出平面分布圖，精準定位分層、氣孔、脫粘等缺陷（如碳纖維增強復合材料CFRP的層間分離）。

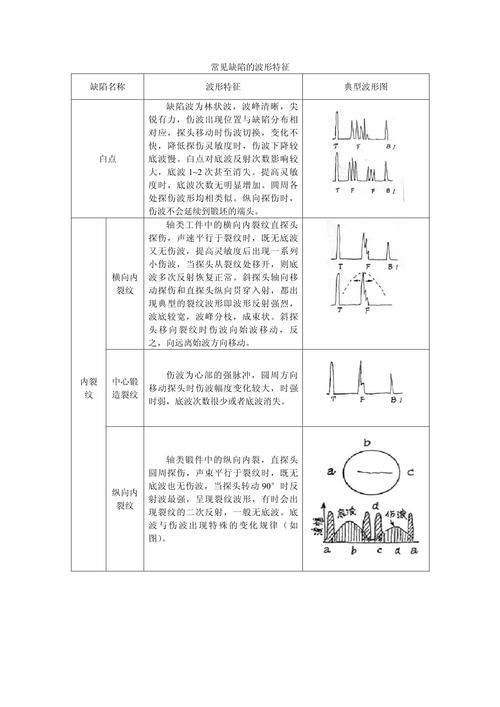

  典型缺陷波形特征：氣孔呈孤立尖峰，疏松致底波衰減，分層表現為界面強反射。

2. X射線成像（RT）——內部結構透視
利用密度差異導致的射線衰減差異成像，適用于鑄件、焊縫與電子封裝件。

• 典型缺陷圖譜：表格

  缺陷類型	X射線影像特征	標準限值
  氣孔	圓形或橢圓形黑點，邊緣光滑	IPC-A-610E：≤焊點體積25%
  縮孔	不規則暗區，常位于厚壁中心	GB/T 9440-2010：?jiǎn)蝹€(gè)≤2mm
  夾渣	不規則灰白塊狀，密度高于基體	ASTM E155：面積占比≤1%
  裂紋	細長黑色線狀，多沿應力方向延伸	ISO 10675-1：不允許存在

  工業X射線機可實現微米級分辨率，對BGA焊點、異形鑄件內部缺陷識別率達98%以上。

3. 金相分析——微觀組織評估
通過制備金相試樣，觀察材料晶粒結構與相組成，判斷熱處理質量與冶金缺陷。

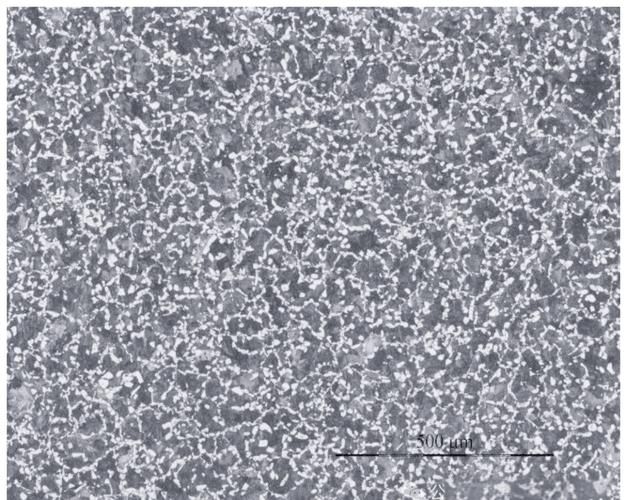

• 關鍵組織識別：
  • 珠光體：鐵素體與滲碳體交替層片，片間距越小，強度越高；
  • 鐵素體：等軸多邊形晶粒，含量過高導致強度不足；
  • 奧氏體：高溫相，殘留奧氏體過多影響尺寸穩定性；
  • 魏氏組織：針狀鐵素體從晶界析出，為過熱缺陷，顯著降低韌性。

  金相圖譜是判斷材料是否滿足設計力學性能的核心依據。

二、材質質量評估標準體系

表格

材料類型	國家標準	關鍵檢測項目
金屬異形件	GB/T 228.1-2010	拉伸強度、屈服強度、延伸率
	GB/T 1184-1996	幾何公差（未注公差）
復合材料	ISO 15708	孔隙率≤3%、分層面積≤5%
	ASTM E2580	超聲相控陣檢測靈敏度
碳纖維構件	GB/T 33621-2017	纖維鋪層一致性、樹脂含量±2%

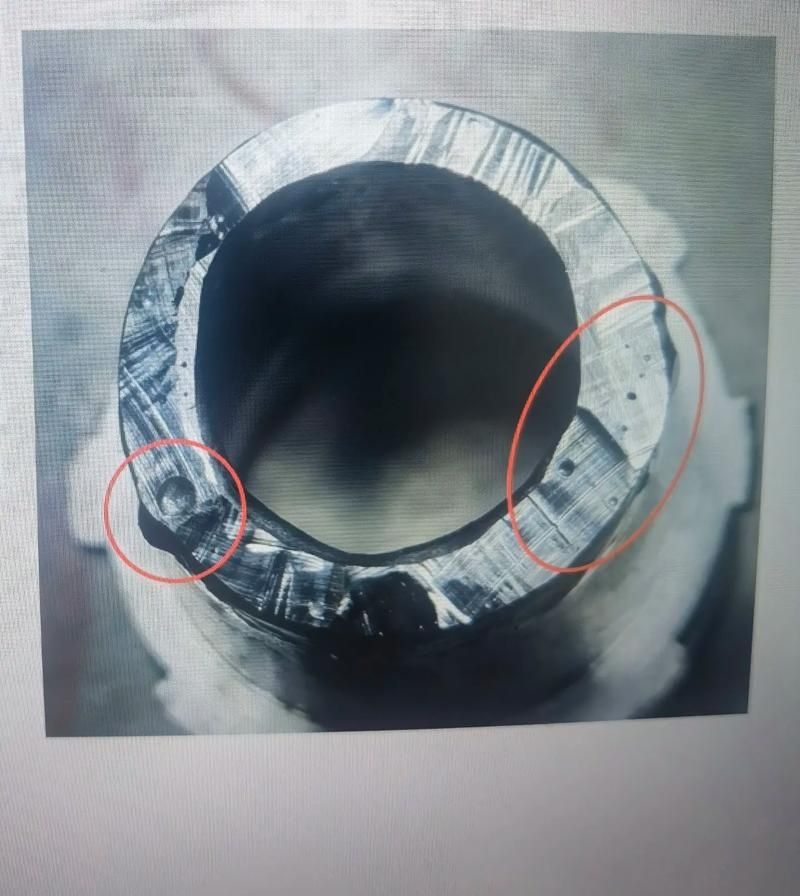

三、典型缺陷圖譜與檢測實拍

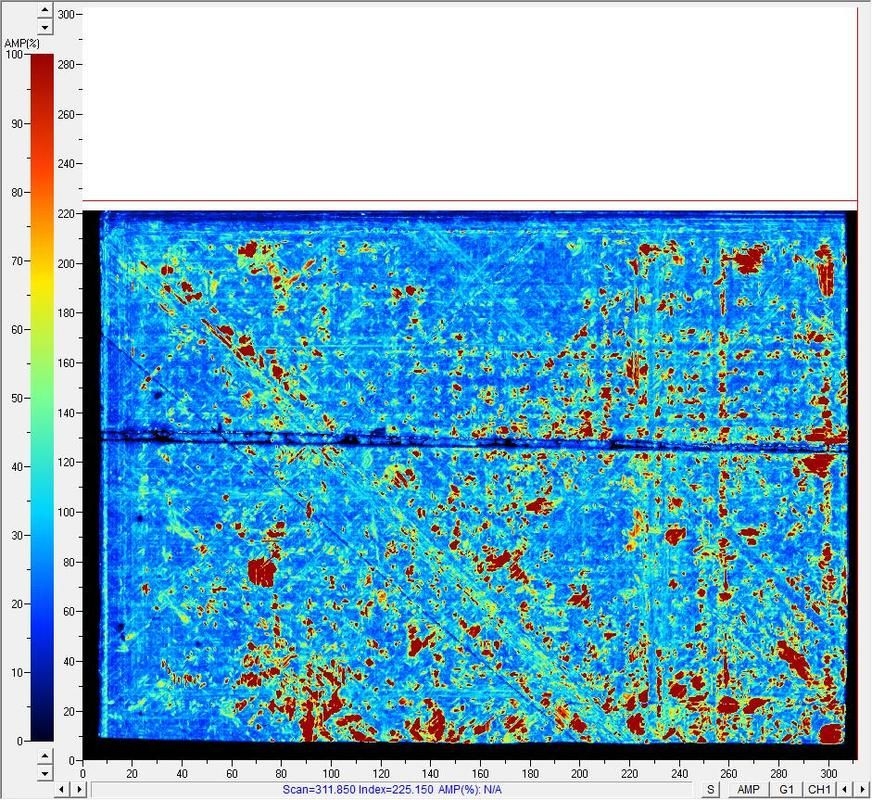

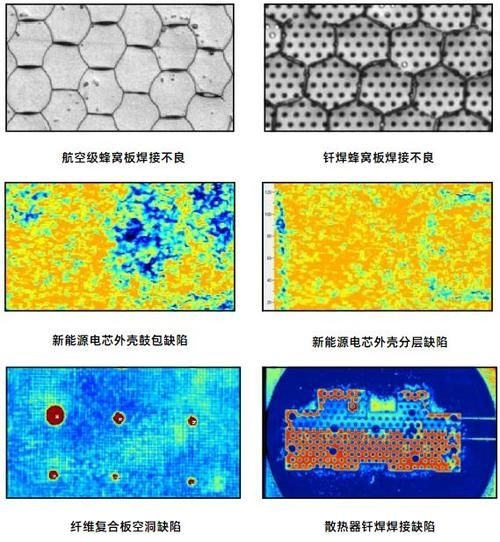

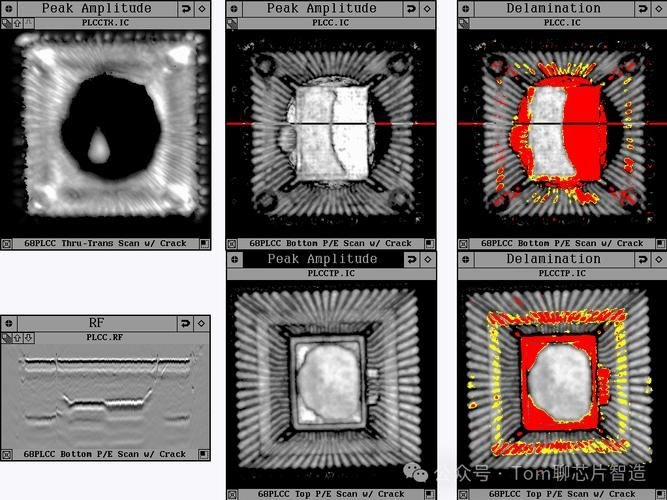

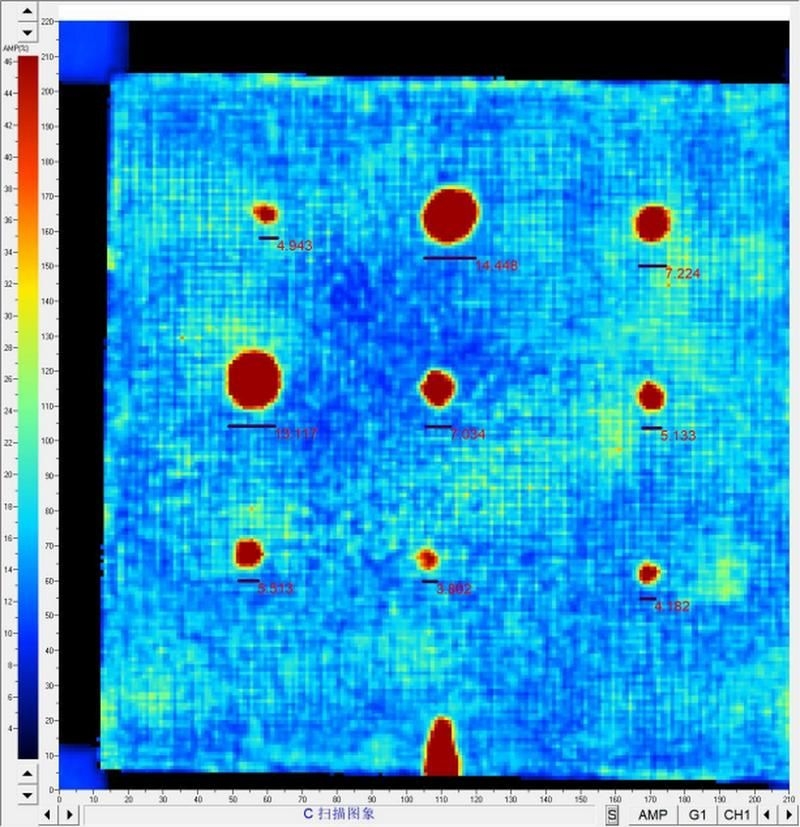

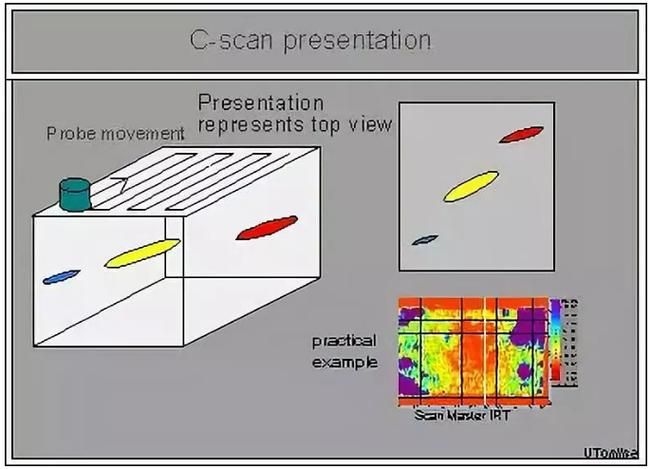

圖示：超聲C掃描顯示的復合材料分層缺陷、X射線底片中的氣孔與夾渣、超聲波A/B/C掃描波形對比

展開

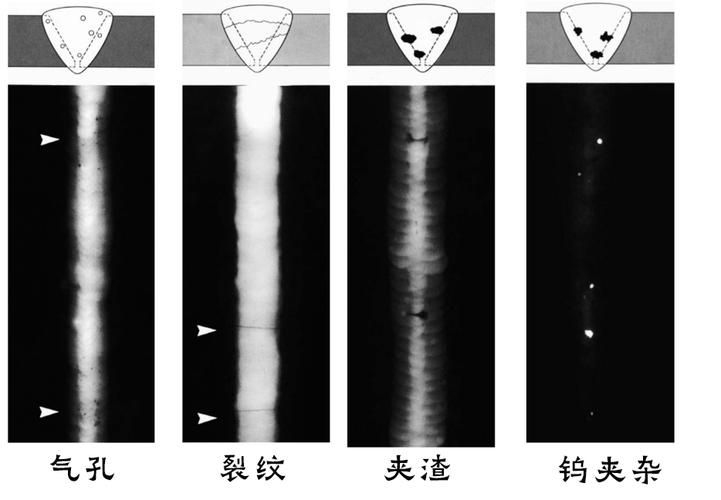

圖示：工業X射線成像中典型缺陷形態——?dú)饪?、縮孔、裂紋、夾鎢、未焊透
