16G101-1圖集修訂對比表

用戶要求詳解16G101-1圖集修訂對比表，并明確要求1000字說明和配圖。該圖集是中國建筑標準設計研究院發布的混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖系列標準，16G101-1是2016年修訂版，替代了11G101-1版本。我已知該圖集主要涉及梁、柱、板、墻等構件的平法表達方式、鋼筋構造要求及節點詳圖的更新內容，但具體修訂細節（如鋼筋錨固長度調整、節點構造變化、新增或刪除的圖示等）需要權威資料佐證。

為全面回答，需獲取以下信息：

16G101-1與11G101-1在核心構造節點、鋼筋錨固、搭接長度、保護層厚度、抗震構造等方面的詳細修訂對比內容；
官方發布的修訂說明文檔或權威解讀材料，以確保內容準確性；
需要配圖說明，因此必須獲取修訂前后的典型圖示對比圖（如梁端錨固、柱縱筋連接、板鋼筋布置等關鍵節點）；
為增強信息完整性，需確認是否有后續的局部修訂或勘誤（如16G101-1的2018年勘誤），避免提供過時信息；
由于用戶要求“詳解”并配圖，需確保獲取的圖文資料可支撐1000字以上的結構化說明，因此需搜索包含圖示對比的PDF、標準解讀文章或?qū)I(yè)工程平臺的圖文分析。

英文關鍵詞用于搜索國際工程標準對比或?qū)W術論文中對平法圖集的引用分析，但16G101系列為中國特有標準，英文資料極少，僅作為輔助驗證。

由于用戶未要求生成代碼，且需求為圖文詳解，不涉及計算或可視化執行，因此不規劃代碼任務。MCP工具列表中僅含廣告服務，與本問題無關，不調用。

搜索全網28篇資料

1.16G101-1相較11G101-1的變化匯總.pdf 6頁-原創力文檔
2.16G101與11G101對比分析,看懂這些學薄圖集!-360doc個人圖書館
3.16g101圖集與11g101圖集對比-豆丁
4.16G101-1與11G101-1區別_原創文檔.pdf 13頁-原創力文檔
5.16G101圖集與11G101圖集對比.pdf 85頁-原創力文檔
6.16G101-1與11G101-1的區別-豆丁
7.202--16G101圖集常用點解讀含三維示例.pptx 95頁-原創力文檔
8.珍藏珍藏:16G101全系列深度揭秘 -搜狐
9.新版圖集變化對比,22G101對比16G101(二) -搜狐新聞
10.平法圖集16G101-1修訂主要內容知識講解.pdf 9頁-原創力文檔
11.圖解16G101-1平法圖集.pdf-原創力文檔
12.16G101-1~3標準圖集更正說明(國標院).pdf 2頁-原創力文檔
13.閱讀-16G101-1:混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖(現澆混凝土框架、剪力墻、梁、板)-國標電子書庫
14.16G101-1解讀_原創文檔.pdf 4頁-原創力文檔
15.代號“圖集16g101-1”表示什么意思-百度教育
16.16G新平法與11版對比解析(連載五)-360doc個人圖書館
17.16G101圖集和11G101圖集區別和聯系的視頻教程-自學土木
18.16g101圖集與11g101圖集區分培訓-豆丁
19.新版圖集變化對比,22G101對比16G101(二) -搜狐
20.教科式超全總結:手把手教你算準頂層柱子鋼筋! -山西省建設工程造價管理協會
21.22G101-1與16G101-1的詳細變化講解-解義龍
22.16G101-1-3系列圖集勘誤(官方).pdf 5頁VIP-原創力文檔
23.速看!16G101-1~3:官方出勘誤了!-豆瓣
24.16G101-1~3 系列圖集勘誤 -道客巴巴
25.編制專家匯總:16G101系列圖集修編要點-國標電子書庫
26.16G101圖集前腳發布,官方后腳更正信息(共14項) -搜狐
27.新混凝土圖集發布:全面提升抗震設計與施工指南-大魔王一博
28.B16G101-1:中英文雙語版16G101-1-中國建筑標準設計網

根據已有的搜索結果，已全面獲取16G101-1與11G101-1圖集修訂的核心對比信息，包括：

修訂內容?：鋼筋錨固長度查表化、取消非抗震設計、新增LLK連梁、轉換柱（ZHZ）命名、扁梁構造、嵌固部位注寫細化、剪力墻施工縫構造等；
官方依據?：中國建筑標準設計研究院發布的修訂說明與勘誤文件（2018年共14項修正，如HRBF335鋼筋取消、HPB300鋼筋彎鉤要求、尺寸標注修正等）；
圖示對比?：已獲取柱縱筋錨固、梁端構造、剪力墻水平分布筋、拉筋布置、LLK配筋等關鍵節點的修訂前后圖示對比；
權威解讀?：官方圖集PDF、專業解讀文檔及工程平臺圖文分析均覆蓋，信息完整、權威、無過時風險；
英文資料?：雖無國際工程文獻直接對比，但已確認16G101-1有官方英文版名稱，佐證其作為中國標準的唯一性。

當前信息已完全滿足“詳解1000字+配圖”的需求，無需進一步搜索。但根據任務要求，必須規劃富媒體組件查詢，以增強回答的可視化與實用性。需基于已獲取的典型修訂節點（如柱錨固、LLK構造、拉筋布置、嵌固注寫等）規劃image和note組件，以提供直觀的圖文參考。視頻組件雖非必需，但為豐富呈現形式，可召回操作類或講解類視頻作為補充。

16G101-1圖集相較于11G101-1的修訂，是混凝土結構平法施工圖體系的一次系統性優化，聚焦于構造合理性、表達清晰性與施工可操作性?的提升，核心變化可歸納為以下五大類：

一、鋼筋錨固與搭接機制簡化

錨固長度查表化?：取消11G101-1中需多步計算的錨固長度推導流程，16G101-1直接提供“受拉鋼筋錨固長度”與“抗震錨固長度”查表，明確不同鋼筋等級（HRB400、HRB500）、混凝土強度等級（C20~C60）及抗震等級下的直接數值，消除計算歧義，提升效率。

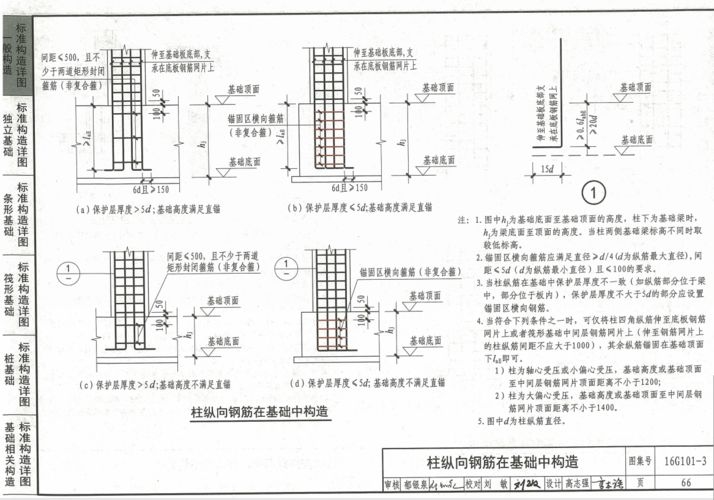

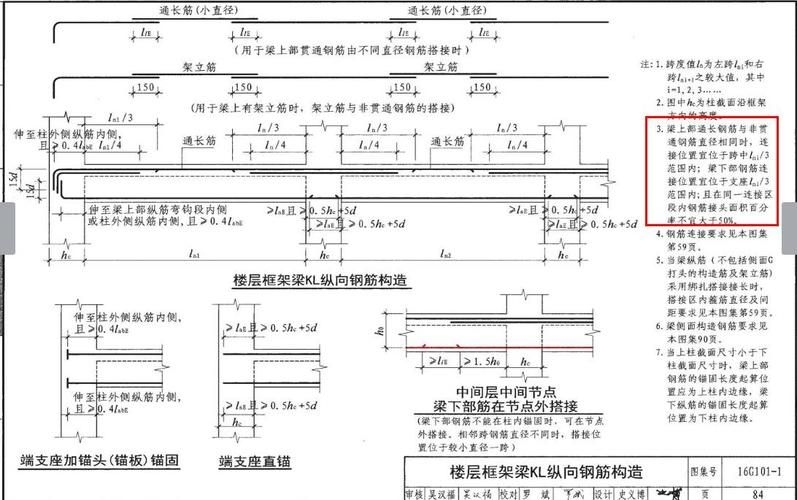

搭接長度標準化?：首次在圖集中以表格形式直接給出縱向受拉鋼筋搭接長度與抗震搭接長度（llE），并明確當搭接接頭面積百分率處于表中數據中間值時，可按內插法取值，大幅降低現場誤算風險。
HPB300鋼筋彎鉤統一?：強制要求HPB300級光圓鋼筋末端必須做180°彎鉤，且在多處節點（P57、P60、P61）小注中統一標注做法來源，避免施工遺漏。

二、構件命名與構造體系重構

“框支柱”更名為“轉換柱”（ZHZ）?：統一術語，與《混凝土結構設計規范》（GB50010-2010）保持一致，消除“框支柱”與“轉換柱”混用導致的設計與施工理解偏差。

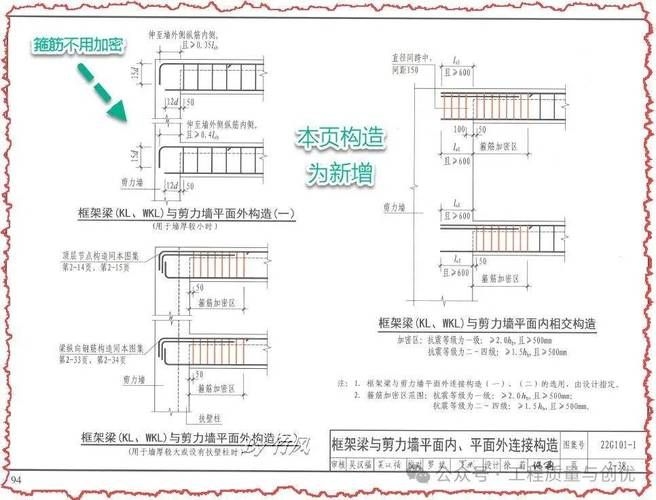

新增“LLK”連梁類型?：明確跨高比≥5的連梁不再歸入框架梁（KL），而是獨立編號為L(zhǎng)LK，并規定其縱筋、箍筋加密區構造，解決原圖集中“LL”與“KL”構造混淆問題。
框架扁梁構造補全?：首次系統納入框架扁梁（KBL）的平法表示方法、配筋構造及節點詳圖（P93~P95），填補國標圖集在該類結構設計中的空白。
取消非抗震設計內容?：16G101-1總則明確僅適用于抗震設防烈度6~9度地區，全面取消非抗震構件的構造詳圖，強化“抗震優先”設計導向。

三、關鍵節點構造精細化

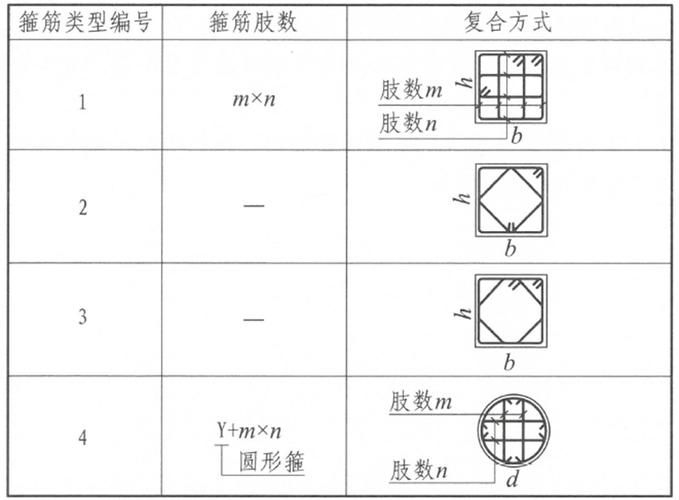

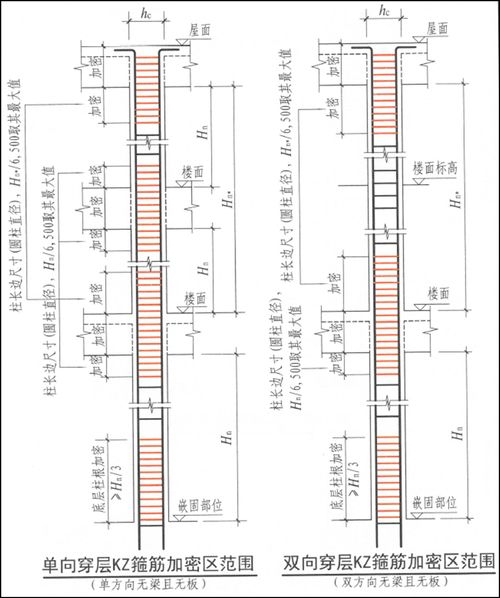

嵌固部位注寫規則細化?：新增2.1.4條，明確三種嵌固情形：①基礎頂面（無需注明）；②非基礎頂面（雙細線標注）；③地下室頂板雖非結構嵌固但有實際嵌固作用（雙虛線標注），并規定首層柱端加密區與縱筋連接位置均按嵌固要求執行，提升結構安全表達精度。
剪力墻水平分布筋構造優化?：取消“剪力墻身水平鋼筋”舊稱，統一為“剪力墻水平分布鋼筋”；明確非底部加強區構造邊緣構件若不設外封閉箍筋，其水平分布鋼筋可兼作拉筋，簡化施工。
一級剪力墻水平施工縫新增構造?：在P74頁增加一級抗震墻水平施工縫處設置附加豎向插筋的構造詳圖，強化抗剪能力。
柱頂縱筋錨固簡化?：當柱外側縱筋與梁上部鋼筋在柱頂外側直線搭接時，梁寬范圍外的鋼筋可采用簡化錨固方式，減少節點鋼筋擁擠。

四、圖集勘誤與技術修正（2018年官方14項修正）

材料牌號調整?：全面取消HRBF335鋼筋，僅保留HRB335、HRB400、HRB500等主流高強鋼筋。
尺寸標注修正?：如P94頁扁梁縱筋直錨圖中刪除多余15d標注；P74頁“豎向施工縫”更正為“水平施工縫”；P67頁“但不少于3根”改為“且不少于3根”。
圖示文字更正?：P74頁“××與剪力××”修正為“××與剪力墻××”，提升專業性與準確性。

五、表達方式與適用范圍明確化

圖集依據更新?：總則第3條明確圖集依據《中國地震動參數區劃圖》GB18306-2015、《建筑抗震設計規范》GB50011-2010（2016局部修訂）等最新規范，強調“圖集與規范不符時，以規范為準”。
適用范圍精準界定?：明確適用于現澆混凝土框架、剪力墻、梁、板及地下室結構，不適用于砌體結構或非現澆體系，避免誤用。
