鋼結構圖紙符號的速查表不僅有，而且是工程實踐中不可或缺的工具，能極大提升識圖效率與準確性。以下是系統整理的常見鋼結構圖紙符號分類速查內容，結合國家標準與實際應用，幫助你快速掌握核心要點。

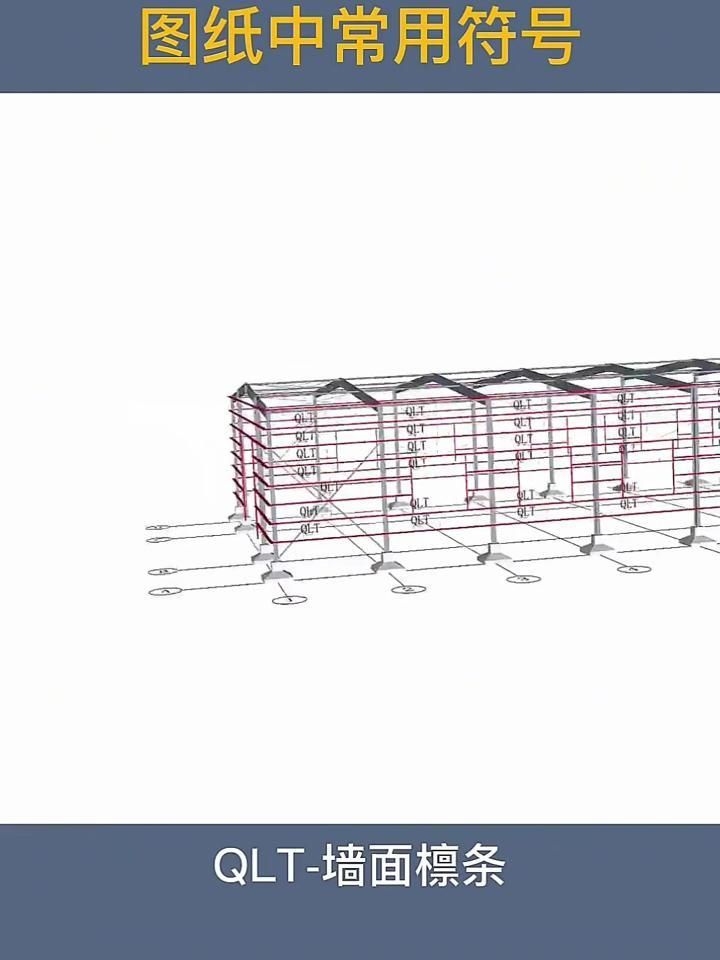

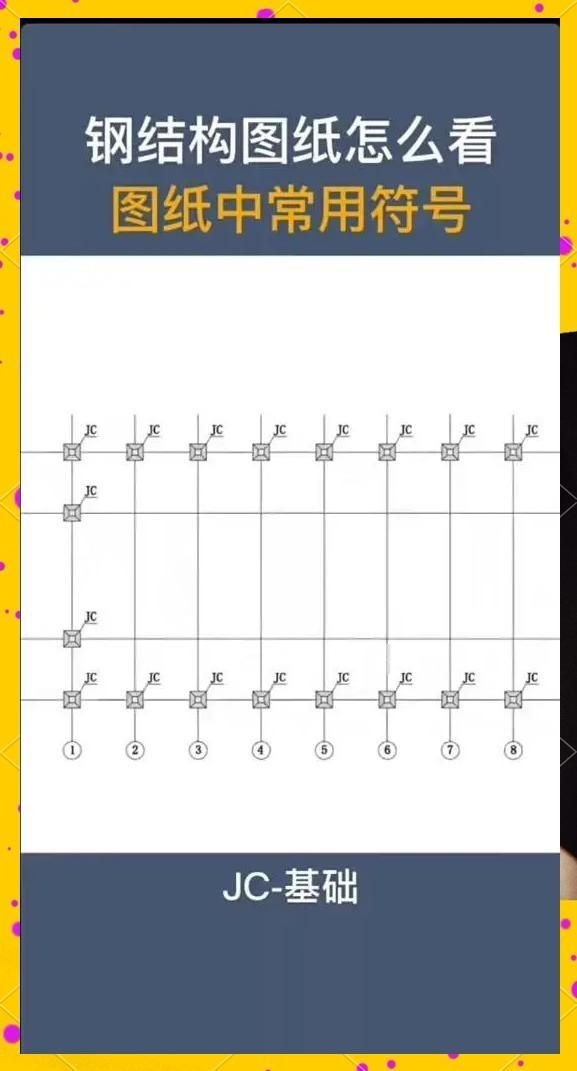

一、常用構件符號速查

二、連接與節點符號說明

• 焊縫符號：

  • △ 表示坡口焊縫，需標注角度、間隙與深度
  • 表示圍焊，用于角鋼等封閉連接
  • 現場焊縫用黑色三角旗標注，表示工地焊接

• 螺栓與鉚接：

  • M 表示普通螺栓，高強螺栓標注為“高強”或特定符號
  • 螺栓孔用“○”表示，長圓孔則用長條形標注

• 支撐體系：

  • GXG：剛性系桿，用于增強平面外穩定性
  • QCG：墻撐管，墻面斜向支撐
  • SQZ：山墻柱，專指建筑端部立柱

三、材料與截面標注規范

• H型鋼：

  • HW：寬翼緣H型鋼
  • HM：中翼緣H型鋼
  • HN：窄翼緣H型鋼
  • 新國標已啟用HK系列，如HK1200×400為超大規格

• 鋼板與型材：

  • PL：鋼板，如PL10表示厚10mm鋼板
  • PIP：管材，標注外徑×壁厚
  • L：角鋼，如L100×8表示等邊角鋼

四、識圖技巧與注意事項

1. 索引與剖切符號：

   • 剖切方向由粗線指示，箭頭指向觀察方向
   • 對稱結構可用對稱符號簡化繪圖

2. 尺寸標注規則：

   • 所有尺寸以標注數字為準，禁止按圖比例量取
   • 彎曲構件沿軸線標注弧長

3. 施工圖深度要求：

   • 施工詳圖需滿足車間直接加工，附材料表
   • 不同構件單元應單獨繪制

要不要我整理一份可打印的鋼結構符號速查PDF，方便你隨時查閱使用？這樣能節省現場翻找時間，提升工作效率。
