如何看鋼結構地梁鋼筋圖紙？（詳解1000字）

鋼結構地梁是建筑基礎體系中承托上部荷載、連接柱腳并傳遞水平力的關鍵水平構件，其鋼筋布置直接影響結構整體性與抗震性能。識讀其鋼筋圖紙，需系統掌握平法標注體系、圖集構造要求與工程節點細節。

一、圖紙構成與核心要素

鋼結構地梁鋼筋圖紙通常包含平面圖、剖面圖與節點詳圖三部分。

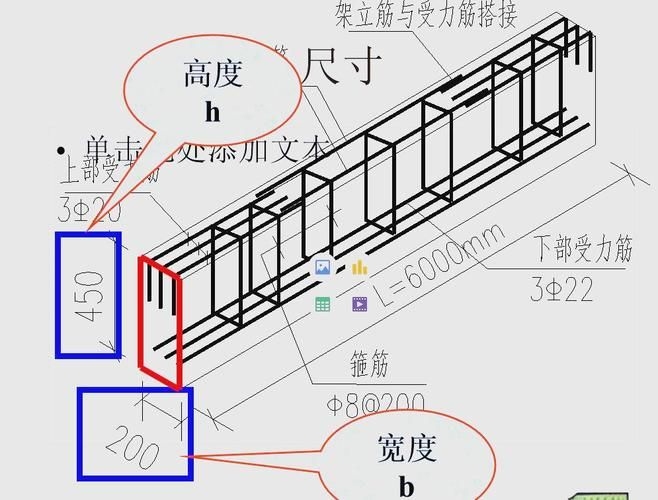

• 平面圖：標注梁編號（如JL1、DL2）、截面尺寸（如300×600）、箍筋規格（如φ8@100/200(2)）、上下部縱筋（如4Φ22）、架立筋（如2Φ14）及梁頂標高差。

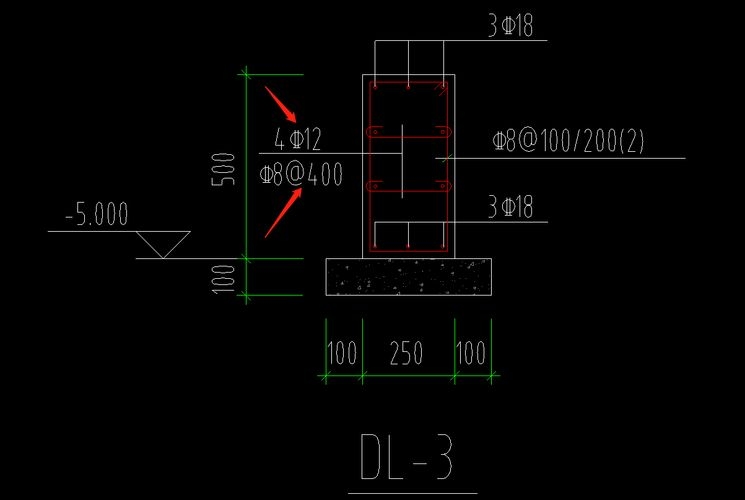

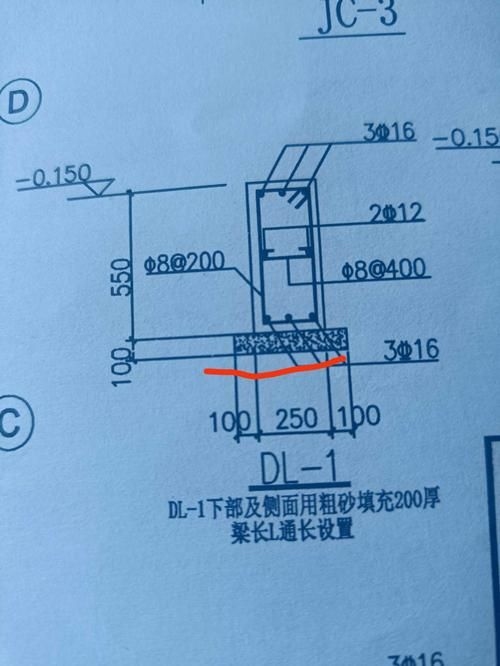

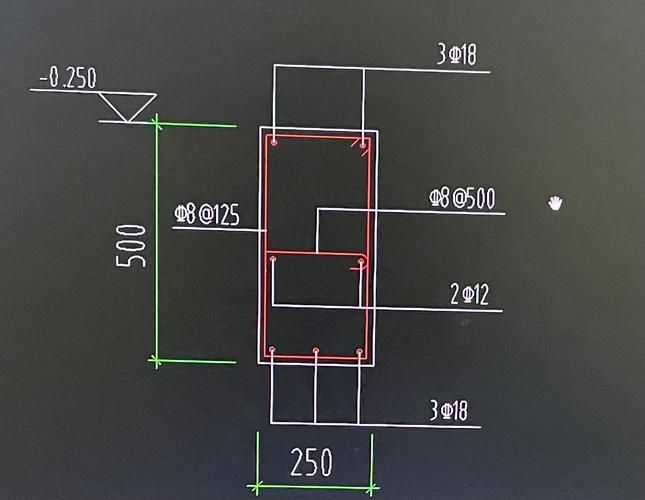

• 剖面圖：展示鋼筋在截面內的空間排布，包括主筋位置、箍筋肢數、保護層厚度（通?！?0mm）及彎鉤方向。
• 節點詳圖：重點表達地梁與基礎（承臺/獨立基礎）、鋼柱腳的連接構造，如錨固長度、彎折形式、機械連接套筒位置等。

二、平法標注規則（依據16G101圖集）

鋼筋標注采用“集中標注”與“原位標注”結合方式，原位標注優先于集中標注。

• 箍筋表達：φ10@100/200(2) 表示：HPB300級鋼筋，直徑10mm，加密區間距100mm，非加密區間距200mm，雙肢箍。
• 縱筋表達：6Φ25 2/4 表示上排2根Φ25，下排4根Φ25，全部伸入支座。
• 支座負筋：標注在梁支座上方，如4Φ25，表示該處上部鋼筋為4根直徑25mm的受力筋，用于抵抗負彎矩。
• 錨固與搭接：根據16G101，φ16及以上鋼筋宜采用機械連接，φ16以下可綁扎搭接；錨固長度按混凝土強度等級與鋼筋等級查表確定，一般≥35d（d為鋼筋直徑）。

三、構造關鍵點與規范依據

• 鋼筋連接：依據《GB50661-2011鋼結構焊接規范》，地梁鋼筋與鋼柱腳預埋件的連接需采用焊接或錨固板，焊縫質量等級不低于二級。
• 保護層控制：地梁鋼筋保護層厚度不得小于40mm，以確保耐久性與防火性能。
• 彎鉤要求：端部彎鉤角度為135°，平直段長度≥10d（d為鋼筋直徑），用于增強錨固。
• 排布順序：下部縱筋接頭宜設在跨中1/3范圍內，上部縱筋接頭宜設在支座1/3范圍內，且接頭面積百分率≤50%。

四、識圖實操流程

1. 先看圖名與圖號：確認圖紙為“基礎梁配筋圖”或“地梁結構詳圖”。
2. 查圖例與說明：明確鋼筋符號、材料等級（如HRB400）、混凝土強度（如C30）。
3. 讀集中標注：掌握梁的通用信息。
4. 核原位標注：逐跨比對特殊配筋，尤其關注支座、變截面處。
5. 對照剖面圖：將平面圖中的鋼筋“立起來”，形成空間認知。
6. 查節點詳圖：確認與基礎、鋼柱的連接方式是否符合16G101圖集要求。

注：所有標注均需與《16G101-1》圖集配套使用，該圖集為國家強制性標準，是施工、監理與驗收的法定依據。
