繪制詳細的鋼結構別墅施工圖紙需嚴格遵循國家規范，結合設計軟件與地域氣候特點，系統化完成從結構建模到詳圖輸出的全流程。以下是專業級操作指南：

一、圖紙核心組成與制圖規范

鋼結構別墅施工圖紙必須包含以下法定內容，依據《鋼結構設計標準》（GB 50017）與《建筑結構制圖標準》（GB/T 50105）執行：

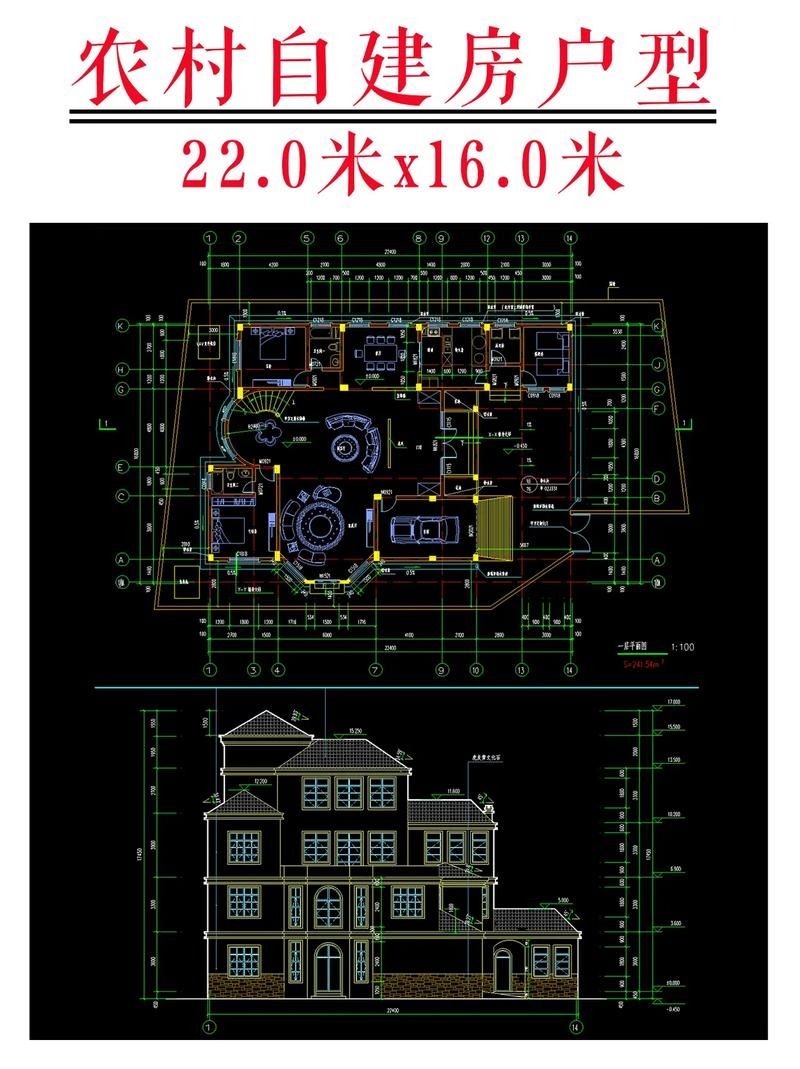

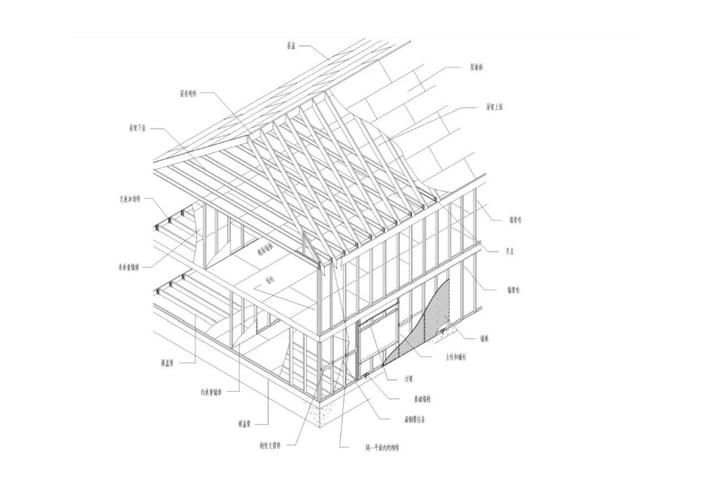

• 平面圖：標注軸線編號、墻體定位、門窗洞口、樓梯位置、層高及標高，需明確輕鋼龍骨間距（通常300–600mm）與錨固點位置。

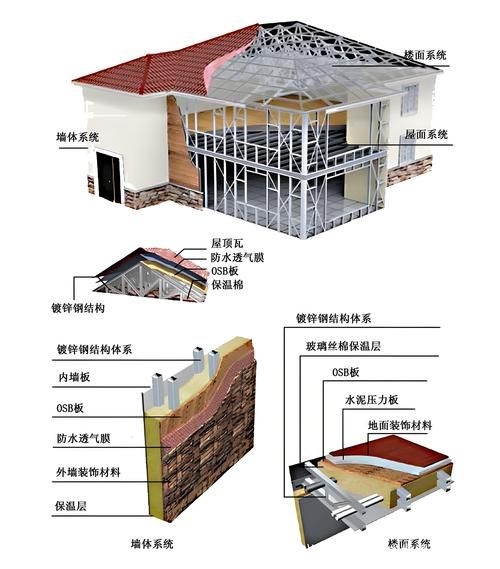

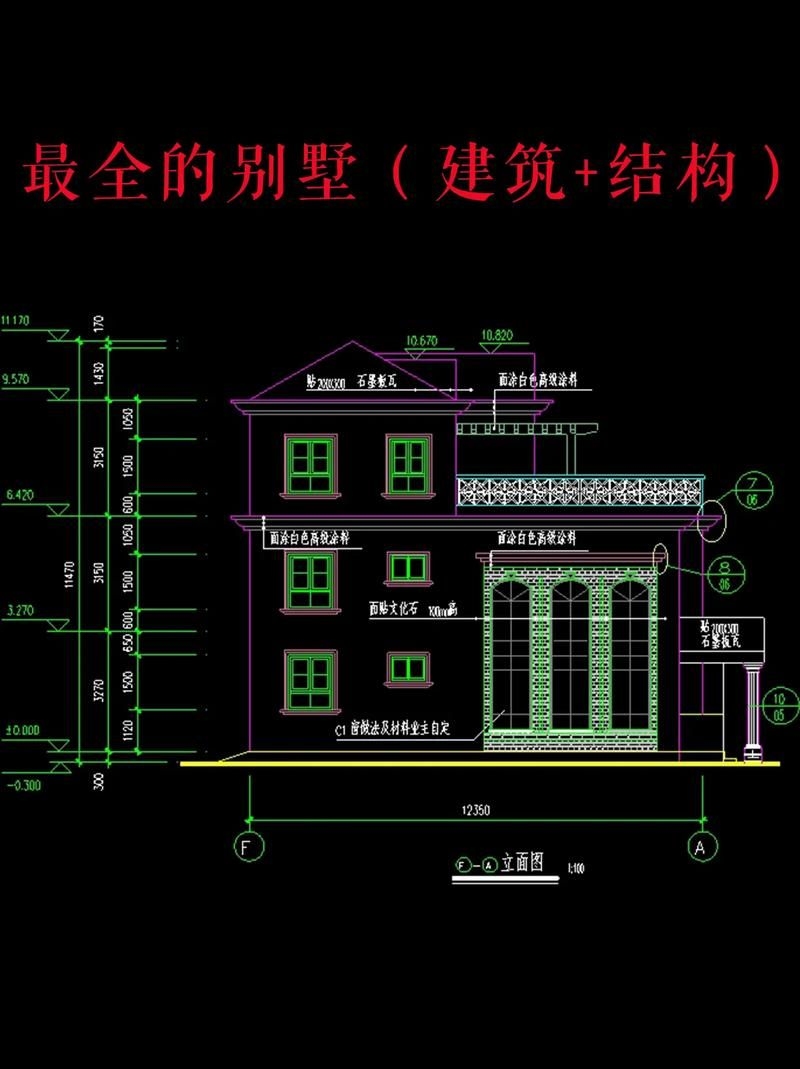

• 立面與剖面圖：展示建筑外輪廓、屋面坡度（北京地區建議≥1:10以利排雪）、外立面材料分層（如XPS保溫層+呼吸紙+裝飾掛板）。

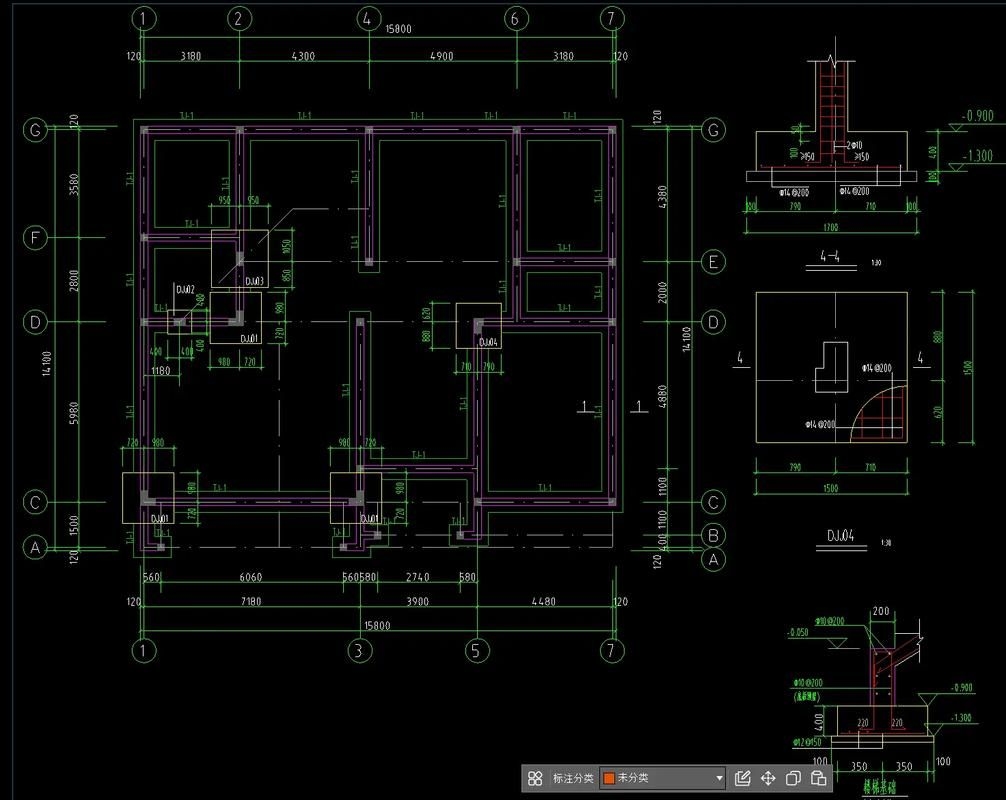

• 節點詳圖：重點表達柱腳節點（鋼柱與混凝土基礎通過預埋螺栓連接）、梁柱剛接節點（采用端板螺栓連接+加勁肋）、屋面支撐系統（交叉圓鋼柔性支撐或型鋼剛性支撐）。
• 材料表：列明鋼材牌號（如Q355B）、截面尺寸（H型鋼、C/Z型鋼）、螺栓等級（8.8級高強度）、保溫材料（巖棉密度≥120kg/m3）。
• 連接構造圖：包括墻梁與龍骨的自攻螺釘連接、屋面板與檁條的咬合固定方式。

所有尺寸單位除標高外均以mm為單位，線型需區分實線（可見輪廓）、虛線（不可見構件）、點劃線（軸線），圖層命名遵循GB/T 18229-2000標準。

二、主流設計軟件操作流程

Revit結構建模流程

1. 建立標高與軸網：設置“-1F”（基礎）、“0F”（首層）、“1F”、“2F”等標高，軸網采用“1、2、3…”與“A、B、C…”編號，確保與結構計算模型一致。
2. 繪制結構構件：使用“結構柱”“結構梁”命令，選擇H型鋼截面，設置連接方式為“剛接”。
3. 生成詳圖：在“視圖”中創建“詳圖索引”，對柱腳、梁柱節點進行1:5或1:10局部放大，插入鋼筋符號、焊縫標注。
4. 出圖管理：通過“圖紙”視圖批量生成平面、立面、剖面與詳圖，確保所有圖紙與模型關聯，修改模型后圖紙自動更新。

Tekla Structures深化設計

• 用于生成工廠加工詳圖，支持參數化節點庫（如梁柱連接板、底板加勁肋）。
• 可直接導出BOM表（材料清單）與NC代碼，對接數控切割設備。
• 推薦使用“自定義組件”功能，建立標準化輕鋼別墅節點庫，提升重復項目效率。

三、北京地區特殊氣候設計要點

北京冬季積雪厚、風壓大，需特別強化以下設計：

• 雪荷載布置：按《建筑結構荷載規范》（GB 50009-2012），北京基本雪壓為0.50kN/m2，屋面設計應考慮五種工況：
  • 均勻分布雪荷載
  • 左半跨不均勻分布
  • 右半跨不均勻分布
  • 左大右小非對稱分布
  • 右大左小非對稱分布
• 支撐體系：屋面橫向支撐必須形成封閉受力體系，避免單向失穩；柱間支撐宜采用“人字形”或“十字形”剛性型鋼。

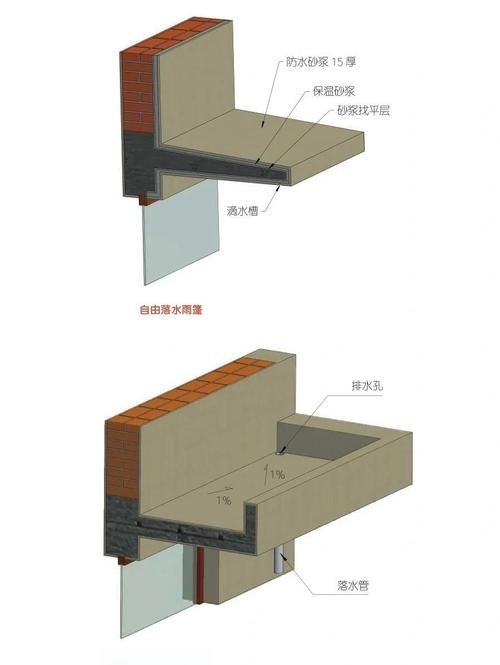

• 節點防凍處理：所有螺栓連接處應設置密封膠防止冷橋與滲水，保溫層需連續覆蓋至檐口，避免結冰融雪導致滲漏。

四、典型圖例與實操資源

以下為權威圖解與操作資源，可直接用于圖紙參考與教學：
