消防平面圖作為建筑消防設計的核心技術文件，其準確性直接關系到人員生命安全與火災應急效能。依據中國《建筑設計防火規范》（GB50016-2014，2018版）及消防驗收實踐，常見錯誤可歸納為以下六大類，均源于設計疏漏、施工偏差或后期裝修破壞。

一、疏散通道與安全出口設計錯誤

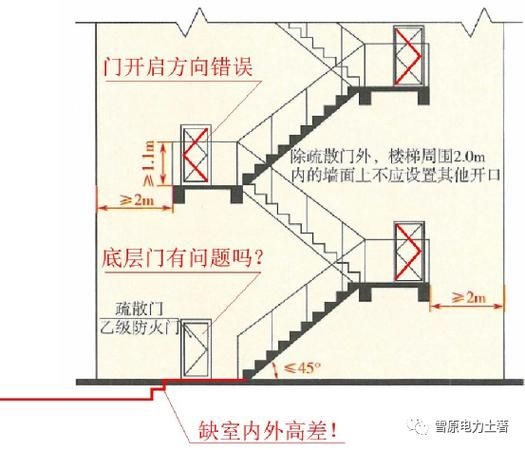

疏散寬度計算錯誤是高頻致命缺陷。設計人員常以門洞尺寸?代替凈寬?，未扣除門框、裝飾層厚度，導致安裝后疏散凈寬低于規范要求（如公共建筑疏散門凈寬≥0.9m，高層住宅樓梯間凈寬≥1.1m）。此外，疏散路徑被“袋形走道”或“T形走道”打斷，使人員需折返逃生，顯著延長疏散時間。部分項目將消防電梯前室、合用前室的門誤設為普通門，或未按規范要求設置乙級/甲級防火門，破壞疏散獨立性。

二、防火分隔與防火門安裝違規

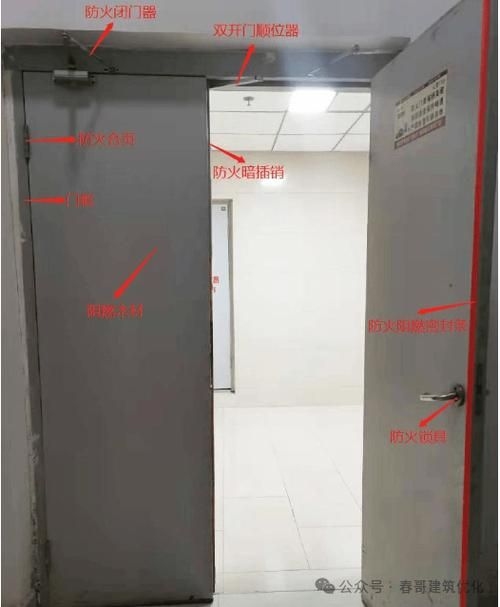

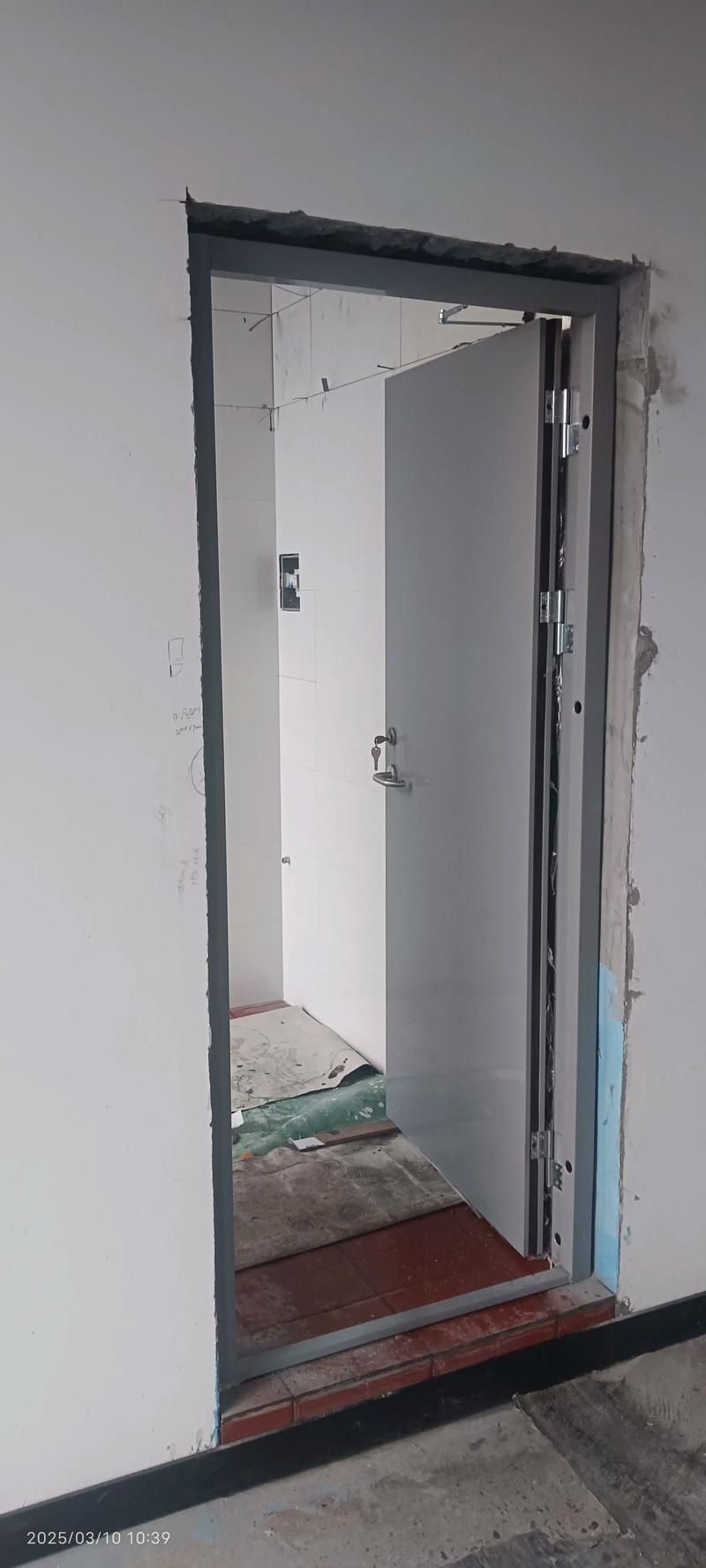

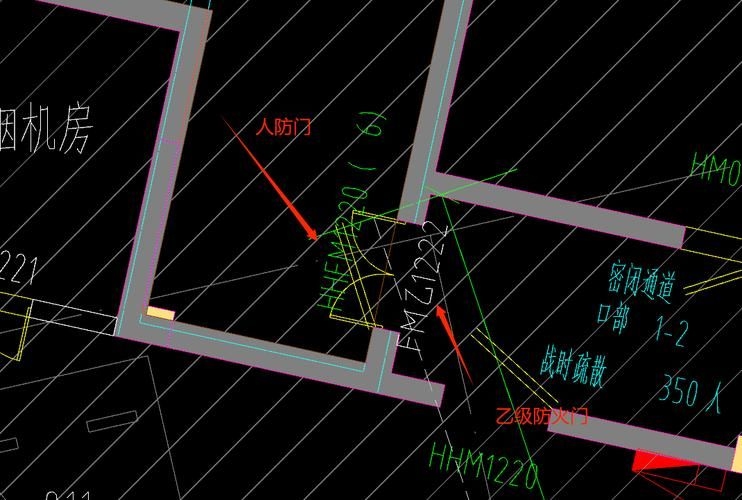

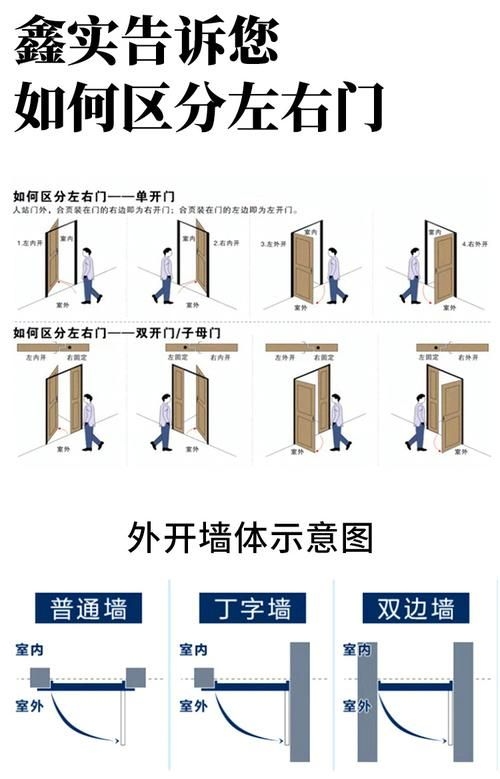

防火分區之間、管道井、電纜橋架穿越樓板處未進行有效防火封堵?，形成“煙囪效應”，加速火勢豎向蔓延。防火門安裝方向錯誤（未朝疏散方向開啟）、未安裝閉門器或順序器、門扇與門框間隙超標（>3mm）等問題普遍存在。部分工程以人防門、防盜門替代甲級防火門，或在樓梯間開設非疏散用途的門窗洞口，嚴重違反強制性條文。

三、消防設施布置與功能失效

消火栓系統?：消火栓箱被裝修材料遮擋、門體無法開啟；消火栓按鈕未設置或線路未接入報警系統；水泵房未設防水淹措施，導致汛期失效。
自動噴淋系統?：噴頭被吊頂、燈具、管道遮擋；噴淋管道與橋架交叉處未預留檢修空間。
排煙系統?：排煙口設置于距安全出口<1.5m處，或距最遠點水平距離>30m；排煙風機未與火災報警系統聯動，或控制線路錯誤。
