鋼結構施工圖的內容主要包括以下幾個方面：

一、鋼結構設計圖

鋼結構設計圖是由設計單位編制完成的，其目的是為鋼結構施工詳圖的編制提供依據。鋼結構設計圖一般較簡明，使用的圖紙量也比較少，其內容一般包括：

1. 設計總說明：包含工程概況、各單體建筑的尺寸、層數等基本信息。
2. 布置圖：展示鋼結構的整體布局，如各層結構平面圖、鋼結構總平面圖等。
3. 構件圖：詳細繪制鋼結構構件的形狀、尺寸等信息。
4. 節點圖集：包含常用的鋼結構柱、梁、支撐三種構件及其連接節點的節點參數表示方法制圖規則、平立面布置圖、節點選用圖以及焊縫圖例等3。
5. 鋼材訂貨表：列出所需鋼材的類型、規格等信息。

二、鋼結構施工詳圖

鋼結構施工詳圖是直接供制造、加工及安裝使用的，通常較為詳細，使用的圖紙量也比較多，其內容主要包括：

1. 構建、安裝布置圖：詳細展示構件的安裝位置和方式。

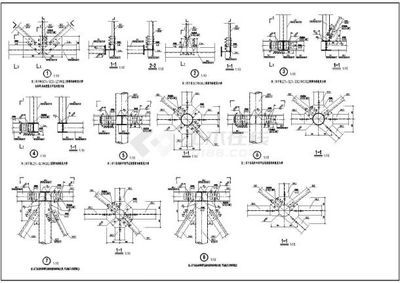

2. 構造詳圖：包括構件模板圖、連接節點詳圖、鋼筋混凝土構件圖等，明確非結構構件、設備及附屬設施等與主體結構連接節點的結構做法1。

三、其他組成部分

鋼結構施工圖一般由標題、圖例、平面布置圖、立面圖、剖面圖、詳圖等部分組成。在鋼結構施工圖中，材料和規格通常會通過表格或注釋的形式表示，以便施工人員能夠清楚地了解所需使用的材料類型和性能指標。鋼結構施工圖會通過詳細的尺寸標注和圖紙比例來描述構件的尺寸和形狀，確保施工的準確性和一致性4。

綜上所述，鋼結構施工圖的內容涵蓋了從設計到施工的各個階段，確保了施工的準確性和規范性。
