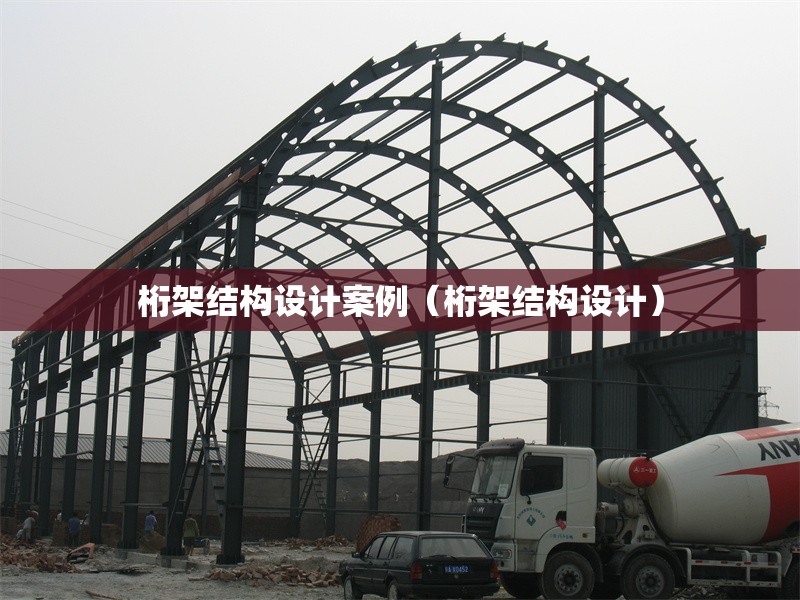

桁架結構設計案例：杭州亞運會棒球主場罩棚

1. 項目背景與需求

• ?核心挑戰?：為杭州亞運會棒球主場設計大跨度（約200米）罩棚結構，需滿足抗風、抗震及賽事轉播設備承載需求，同時實現流線型建筑美學。
• ?設計目標?：通過結構創新減少用鋼量，降低造價，并確保施工周期與亞運會時間節點匹配。

2. 結構方案與創新點

• ?空間桁架體系?：采用“倒三角立體桁架”作為主受力單元，通過V形鋼柱支撐，形成自平衡體系。
  • ?創新細節?：
    • ?節點優化?：將傳統焊接節點改為鑄鋼節點，減少應力集中，提高疲勞壽命。
    • ?風洞實驗?：通過1:50模型風洞測試，優化桁架截面形狀，降低風振系數30%。
    • ?材料選擇?：主體結構采用Q355B高強鋼，比常規Q235鋼減重15%。
• ?BIM技術應用?：利用BIM進行全生命周期管理，模擬施工拼裝順序，減少高空作業風險。

3. 關鍵設計參數

4. 施工與驗證

• ?分階段施工?：將桁架分為12個單元，地面拼裝后整體提升，單次提升重量達1200噸。
• ?監測系統?：安裝200個傳感器實時監測應力、位移，數據反饋至控制中心。
• ?極限測試?：加載1.5倍設計荷載（模擬滿座觀眾+設備重量），結構變形量控制在L/500以內。

5. 成果與影響

• ?經濟性?：總造價較預算節約18%，獲評“亞運會綠色建筑示范工程”。
• ?社會價值?：成為首座通過國際棒球聯合會（WBSC）認證的賽事場館，后續用于職業聯賽。
• ?技術推廣?：該設計被納入《大跨度空間結構技術規程》，為類似項目提供參考。
