化處理是一種廣泛應用于金屬表面處理的工藝，旨在提高金屬表面的耐腐蝕性和耐磨性，優(yōu)化磷化處理工藝參數是提高磷化質量的關鍵步驟，本文提出了一種基于實驗和理論分析的方法來優(yōu)化磷化處理工藝參數，通過實驗確定影響磷化效果的主要因素，如溫度、時間、pH值等，利用正交試驗設計對不同工藝參數進行組合，以獲得最優(yōu)的磷化效果，還考慮了磷化過程中的化學反應動力學，建立了磷化反應速率模型，并通過實驗數據驗證了模型的準確性，根據實驗結果和理論分析，提出了一套完整的磷化工藝參數優(yōu)化方案，包括最佳工藝條件的選擇和工藝過程的控制

磷化處理工藝參數優(yōu)化方法

• 總酸度優(yōu)化
  • 總酸度是反映磷化液濃度的指標，總酸度過低會影響磷化效果。要優(yōu)化總酸度，需保持磷化液中成膜離子濃度在必要范圍內。這就需要定期檢測總酸度，根據檢測結果添加磷化液的原料來調整濃度，確保總酸度處于合適水平，保障磷化反應順利進行。
• 游離酸度優(yōu)化
  • 游離酸度過高會導致不能成膜，容易出現黃銹；過低則磷化液穩(wěn)定性受威脅，產生額外殘渣。由于磷化液使用過程中游離酸度會緩慢升高，需要用堿中和調整。在調整時要緩慢加入堿液并充分攪拌，防止堿液局部過濃產生殘渣，避免出現越加堿游離酸度越高的現象。并且要結合總酸度一起考慮，不能單獨看待游離酸度的數值。
• 酸比優(yōu)化
  • 酸比是總酸度與游離酸度的比值，一般在5 - 30范圍內。酸比較小的配方，游離酸度高，成膜速度慢，磷化時間長，所需溫度高；酸比較大則成膜速度快，磷化時間短，所需溫度低。要優(yōu)化酸比，需要根據實際需求和磷化液配方確定合適的酸比范圍。例如，如果希望加快成膜速度、縮短磷化時間，可以適當提高酸比，但要注意在合理范圍內，避免對磷化質量產生負面影響。

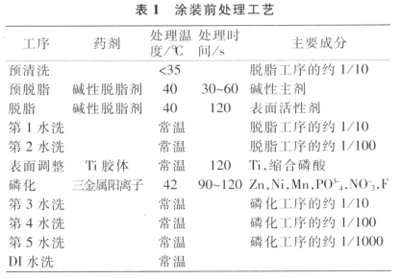

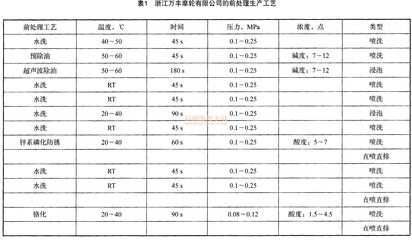

• 溫度優(yōu)化
  • 不同的磷化液配方有不同的溫度范圍，溫度控制著磷化液中成膜離子濃度。溫度高，磷酸二氫鹽的離解度大，成膜離子濃度相應高。在優(yōu)化溫度時，可以根據酸比進行調整，如在降低溫度的同時提高酸比來達到成膜效果。生產單位確定配方后，要嚴格控制溫度，因為溫度過高會產生大量沉渣，使磷化液失去原有平衡；溫度過低，成膜離子濃度達不到濃度積，不能生成完整磷化膜。實際操作中，應盡量保持磷化液溫度變化較小，以減少沉渣、穩(wěn)定槽液和保證質量。
• 時間優(yōu)化
  • 各個配方都有規(guī)定的工藝時間。時間過短，成膜量不足，不能形成致密的磷化膜層；時間過長，結晶在已形成的膜上繼續(xù)生長，可能產生有疏松表面的粗厚膜。要優(yōu)化時間參數，需嚴格按照配方規(guī)定的時間進行操作，同時根據實際的磷化效果進行微調。例如，在初步確定的時間范圍內，通過抽樣檢查磷化膜的質量，如膜的致密性、厚度等，來確定最適合的磷化時間。

磷化液溫度控制技巧

磷化膜質量檢測標準

磷化處理常見問題及解決

磷化液配比調整實例
