超聲波測(cè)厚儀操作技巧

12-16656閱讀0評(píng)論天水鋼結(jié)構(gòu)設(shè)計(jì)公司

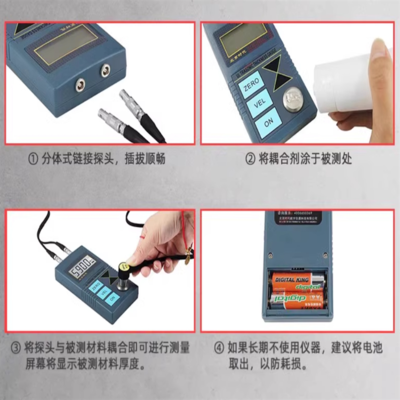

波測(cè)厚儀操作技巧如下：，測(cè)量前要做好準(zhǔn)備，確定被測(cè)物體材質(zhì)、表面狀況等，確保其符合測(cè)量要求；清潔探頭和被測(cè)物表面，防止雜質(zhì)影響測(cè)量精度；根據(jù)被測(cè)物選擇合適的測(cè)量模式。，在測(cè)量過(guò)程中，保持探頭與被測(cè)物表面垂直，且不要來(lái)回拖動(dòng)探頭，以免磨損探頭并影響測(cè)量結(jié)果的準(zhǔn)確性，對(duì)于分體式超聲波測(cè)厚儀，要注意銜接探頭的線不能過(guò)分彎曲及抖動(dòng)。，測(cè)量完成后，及時(shí)對(duì)儀器進(jìn)行清潔和保養(yǎng)，妥善存放。

超聲波測(cè)厚儀操作技巧

超聲波測(cè)厚儀是一種常用的無(wú)損檢測(cè)設(shè)備，它可以快速、準(zhǔn)確地測(cè)量各種材料的厚度。以下是整理的一些超聲波測(cè)厚儀的操作技巧：

超聲波測(cè)厚儀操作技巧行業(yè)新聞第1張

1. 一般測(cè)量方法

1.1 單點(diǎn)測(cè)量

在一點(diǎn)處用探頭進(jìn)行兩次測(cè)厚，在兩次測(cè)量中探頭的分割面要互為90°，取較小值為被測(cè)工件厚度值。

1.2 30mm多點(diǎn)測(cè)量法

當(dāng)測(cè)量值不穩(wěn)定時(shí)，以一個(gè)測(cè)定點(diǎn)為中心，在直徑約為30mm的圓內(nèi)進(jìn)行多次測(cè)量，取最小值為被測(cè)工件厚度值。

2. 特殊測(cè)量方法

2.1 網(wǎng)格測(cè)量法

在指定區(qū)域劃上網(wǎng)格，按點(diǎn)測(cè)厚記錄。此方法在高壓設(shè)備、不銹鋼襯里腐蝕監(jiān)測(cè)中廣泛使用。

2.2 連續(xù)測(cè)量法

用單點(diǎn)測(cè)量法沿指定路線連續(xù)測(cè)量。

3. 影響測(cè)量結(jié)果的因素

3.1 工件表面粗糙度

工件表面粗糙度過(guò)大，會(huì)造成探頭與接觸面耦合效果差，反射回波低，甚至無(wú)法接收到回波信號(hào)。對(duì)于表面銹蝕，耦合效果極差的在役設(shè)備、管道等可通過(guò)砂、磨、挫等方法對(duì)表面進(jìn)行處理，降低粗糙度，同時(shí)也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過(guò)耦合劑能達(dá)到很好的耦合效果。

3.2 工件曲率半徑

工件曲率半徑太小，尤其是小徑管測(cè)厚時(shí)，因常用探頭表面為平面，與曲面接觸為點(diǎn)接觸或線接觸，聲強(qiáng)透射率低（耦合不好）。

3.3 檢測(cè)面與底面不平行

檢測(cè)面與底面不平行，聲波遇到底面產(chǎn)生散射，探頭無(wú)法接受到底波信號(hào)。

3.4 材料組織不均勻或晶粒粗大

鑄件、奧氏體鋼因組織不均勻或晶粒粗大，超聲波在其中穿過(guò)時(shí)產(chǎn)生嚴(yán)重的散射衰減，被散射的超聲波沿著復(fù)雜的路徑傳播，有可能使回波湮沒(méi)，造成不顯示。

3.5 探頭接觸面磨損

常用測(cè)厚探頭表面為丙烯樹(shù)脂，長(zhǎng)期使用會(huì)使其表面粗糙度增加，導(dǎo)致靈敏度下降，從而造成顯示不正確?？蛇x用500#砂紙打磨，使其平滑并保證平行度。如仍不穩(wěn)定，則考慮更換探頭。

3.6 被測(cè)物背面有大量腐蝕坑

由于被測(cè)物另一面有銹斑、腐蝕凹坑，造成聲波衰減，導(dǎo)致讀數(shù)無(wú)規(guī)則變化，在極端情況下甚至無(wú)讀數(shù)。

3.7 內(nèi)部缺陷

當(dāng)材料內(nèi)部存在缺陷（如夾雜、夾層等）時(shí)，顯示值約為公稱厚度的70%，此時(shí)可用超聲波探傷儀進(jìn)一步進(jìn)行缺陷檢測(cè)。

3.8 溫度影響

一般固體材料中的聲速隨其溫度升高而降低，有試驗(yàn)數(shù)據(jù)表明，熱態(tài)材料每增加100°C，聲速下降1%。應(yīng)選用高溫專用探頭（300-600°C），切勿使用普通探頭。

3.9 層疊材料、復(fù)合（非均質(zhì)）材料

要測(cè)量未經(jīng)耦合的層疊材料是不可能的，因超聲波無(wú)法穿透未經(jīng)耦合的空間，而且不能在復(fù)合（非均質(zhì)）材料中勻速傳播。對(duì)于由多層材料包扎制成的設(shè)備（像尿素高壓設(shè)備），測(cè)厚時(shí)要特別注意，測(cè)厚儀的示值僅表示與探頭接觸的那層材料厚度。

3.10 耦合劑影響

耦合劑是用來(lái)排除探頭和被測(cè)物體之間的空氣，使超聲波能有效地穿入工件達(dá)到檢測(cè)目的。如果選擇種類或使用方法不當(dāng)，將造成誤差或耦合標(biāo)志閃爍，無(wú)法測(cè)量。因根據(jù)使用情況選擇合適的種類，當(dāng)使用在光滑材料表面時(shí)，可以使用低粘度的耦合劑；當(dāng)使用在粗糙表面、垂直表面及頂表面時(shí)，應(yīng)使用粘度高的耦合劑。高溫工件應(yīng)選用高溫耦合劑。

3.11 聲速選擇錯(cuò)誤

測(cè)量工件前，根據(jù)材料種類預(yù)置其聲速或根據(jù)標(biāo)準(zhǔn)塊反測(cè)出聲速。

3.12 應(yīng)力影響

在役設(shè)備、管道大部分有應(yīng)力存在，固體材料的應(yīng)力狀況對(duì)聲速有一定的影響，當(dāng)應(yīng)力方向與傳播方向一致時(shí)，若應(yīng)力為壓應(yīng)力，則應(yīng)力作用使工件彈性增加，聲速加快；反之，若應(yīng)力為拉應(yīng)力，則聲速減慢。
